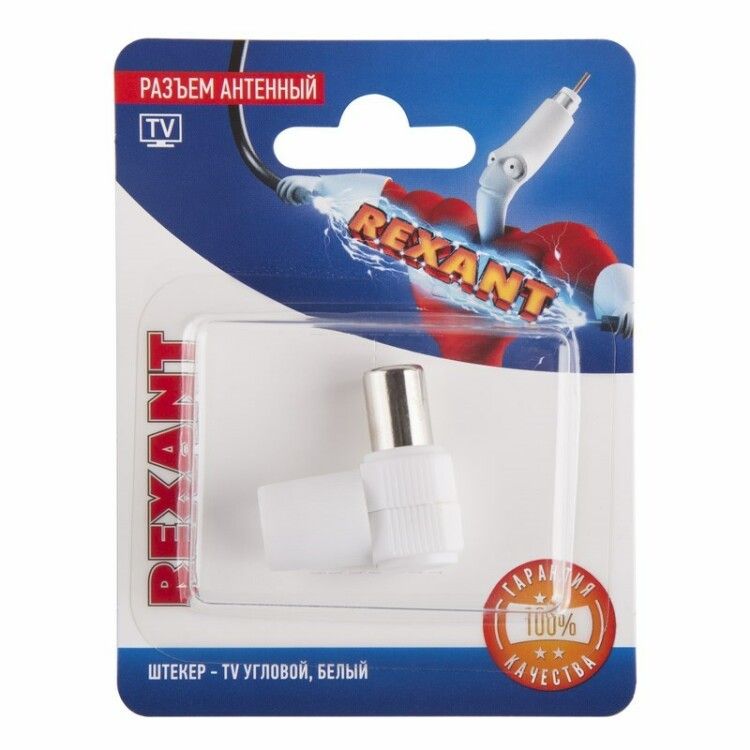

Разъем антенный на кабель, (штекер-TV угловой), белый, (1шт.) | 06-0014-A REXANT MEET

Разъем антенный на кабель, штекер-TV угловой, белый от Rexant (артикулы 06-0014-a и etm06-0014-a) - это надежный компонент для подключения телевизионных кабелей RG6 без пайки. Подходит для эфирного, спутникового и кабельного ТВ, обеспечивает устойчивый сигнал за счет импеданса 75 Ом и качественного контактного соединения.

Назначение и область применения

Разъем антенный на кабель, штекер-TV угловой, белый используется для подключения коаксиальных кабелей типа RG6 к телевизионному оборудованию: телевизорам, приставкам, модемам, распределительным устройствам. Применяется в бытовых и профессиональных системах приема сигнала - от домашней антенны до спутниковых установок. Угловая форма позволяет прокладывать кабель с минимальным усилием в труднодоступных местах, например, за телевизором или в углу стены.

Технические характеристики

• Тип разъема: TV (антенный), штекер (папа)
• Импеданс: 75 Ом - соответствует стандарту для телевизионных систем
• Исполнение: угловое (90°), снижает нагрузку на кабель при изгибах
• Способ подключения: винтовое соединение - фиксация центральной жилы и экранирующей оплетки
• Тип кабеля: RG6 - совместим с наиболее распространёнными телевизионными кабелями
• Количество выходов: 1
• Частотный диапазон: 5 МГц – 862 МГц - покрывает все аналоговые и цифровые каналы DVB-T/T2, SAT, кабельного ТВ
• Материал корпуса: пластик (высокопрочный, с амортизирующим элементом)
• Цвет: белый
• Контакты: никелированный металл - устойчив к окислению и коррозии

Совместимость и монтаж

Разъем антенный на кабель, штекер-TV угловой, белый совместим исключительно с коаксиальным кабелем RG6. Для монтажа не требуется паяльник или дорогостоящий обжимной инструмент. Процедура:

1. Подготовьте кабель: удалите внешнюю изоляцию (~10–12 мм), оставив экран и центральный проводник.
2. Загните экран в виде “шторки” вокруг корпуса разъема.
3. Вставьте центральную жилу в контакт и затяните винт до плотного прилегания.
4. Затяните винт на корпусе, чтобы обжать экран - слышно характерный щелчок при правильном соединении.

Амортизатор на колпачке предотвращает перегиб кабеля - следите, чтобы радиус изгиба был не менее 30 мм.

Безопасность и стандарты

Разъем антенный на кабель, штекер-TV угловой, белый соответствует требованиям к импедансу 75 Ом, что гарантирует минимум потерь сигнала. Никелирование контактов повышает долговечность в условиях повышенной влажности. Сертификаты качества не указаны - продукт ориентирован на коммерческий и бытовой сегмент, не предназначен для промышленных систем с особыми нормами (например, военные или медицинские).

Преимущества

• Не требует пайки - экономит время и не нуждается в специализированном инструменте
• Высокая механическая прочность соединения - устойчив к случайным выдергиваниям и вибрациям
• Угловая форма - удобная прокладка в ограниченном пространстве
• Амортизатор кабеля - продлевает срок службы кабеля, предотвращает трещины в изоляции
• Никелированные контакты - устойчивы к окислению, обеспечивают стабильный контакт даже в сыром воздухе

Ограничения применения

• Не подходит для кабелей других типов (RG59, RG11, LMR-400 и др.) - возможны потери сигнала или плохой контакт
• Не предназначена для наружной установки без защиты - пластиковый корпус не имеет IP-защиты
• Не рекомендован для систем с высокой мощностью передатчиков (>100 Вт) - рассчитан на потребительское оборудование
• Не поддерживает PoE или питание через кабель - только передача RF-сигнала

Примеры использования

• Подключение спутниковой антенны к ресиверу в квартире
• Присоединение кабельного ТВ к телевизору в офисе
• Монтаж внутренней сети антенн в многоквартирном доме
• Замена поврежденного разъема на старом кабеле после ремонта

Практические советы

• Перед монтажом проверьте, что центральная жила кабеля RG6 не слишком длинная - она должна полностью войти в контакт, но не торчать
• Не перетягивайте винты - это может повредить внутренний контакт или раздавить кабель
• Если кабель часто двигают (например, у телевизора), используйте этот разъем вместе с кабельной хомутик-фиксацией
• Для длительной работы в помещениях с высокой влажностью (ванная, бассейн) лучше использовать герметичные разъемы - данный вариант не имеет защиты от воды
• При замене нескольких разъемов - сохраняйте одинаковое качество подготовки кабеля, чтобы избежать различий в качестве сигнала между каналами
