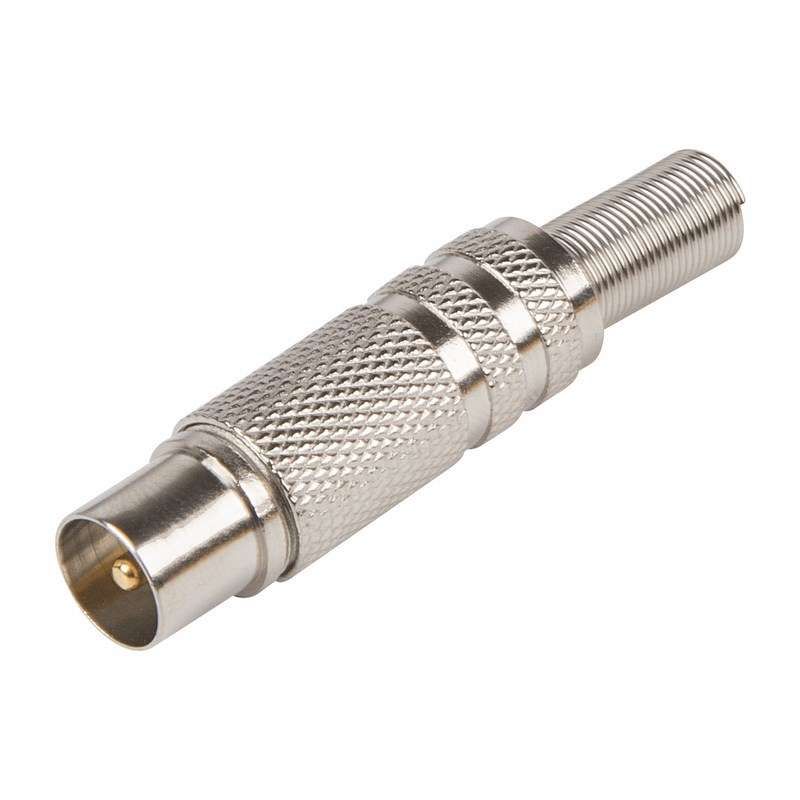

РАЗЪЁМ штекер TV никель c пружиной | 05-2011 REXANT MEET

Разъем штекер TV никель с пружиной от REXANT (арт. 05-2011) - это надежный коаксиальный разъем для подключения антенного и спутникового кабеля RG 6 к телевизорам, ресиверам и другим устройствам теле- и радиосвязи. Его конструкция с пружинным амортизатором и винтовым зажимом упрощает монтаж и повышает долговечность соединения.

Назначение и область применения

Разъем штекер TV никель с пружиной используется для подключения телевизионного кабеля типа RG 6 к оборудованию: телевизорам, спутниковым приемникам, модемам, распределителям сигнала. Подходит для эфирного, кабельного и спутникового ТВ. Обеспечивает передачу сигнала в широком диапазоне частот - от 5 МГц до 862 МГц, что покрывает все современные стандарты вещания.

Технические характеристики

• Тип разъема: TV (F-тип), штекер (папа)
• Количество контактов: 1
• Импеданс: 75 Ом - соответствует стандарту для телевизионных систем
• Диапазон частот: 5–862 МГц - поддерживает аналоговое, цифровое и HD-TV
• Способ подключения: винтовой зажим - фиксирует центральную жилу и экран кабеля
• Тип кабеля: RG 6 - оптимально совместим с этим типом
• Материал корпуса: медь с никелированием - устойчив к окислению и коррозии
• Цвет: серебристый

Совместимость и монтаж

Разъем штекер TV никель с пружиной совместим исключительно с кабелем RG 6. Для установки необходимо зачистить конец кабеля: удалить внешнюю изоляцию, экранирующую оплетку и внутренний диэлектрик, чтобы осталась только центральная жила. Кабель вставляется в разъем до упора, после чего затягивается винт - он одновременно замыкает экран и фиксирует жилу. Никаких паяльников или инструментов, кроме ножа и плоскогубцев, не требуется.

Убедитесь, что диаметр кабеля соответствует требованиям RG 6 - слишком толстый или тонкий кабель не будет плотно прилегать, что снижает качество связи.

Безопасность и стандарты

Разъем выполнен в соответствии с требованиями к коаксиальным соединениям для телевизионных систем. Никелирование меди предотвращает окисление контактов, сохраняя импеданс и минимизируя потери сигнала. Соответствие импедансу 75 Ом гарантирует минимальное отражение сигнала и высокую целостность передачи.

Преимущества

• Пружинный амортизатор ("хвост") защищает кабель от перегибов - продлевает срок службы соединения
• Винтовое соединение вместо обжима - не требует специнструмента, легко демонтируется и переустанавливается
• Никелированный корпус - устойчив к влаге, коррозии и механическому износу
• Высокая точность импеданса - снижает уровень помех и потерь сигнала
• Экономия времени при монтаже - не нужна пайка или обжимной клещ

Ограничения применения

• Не подходит для кабелей других типов (например, RG 59, RG 11, LMR-400)
• Не предназначен для использования вне помещений без дополнительной защиты от осадков - хотя материал устойчив к влаге, сам разъем не имеет IP-защиты
• Не рекомендован для частых подключений/отключений в условиях повышенной вибрации - лучше использовать для стационарных установок

Примеры использования

• Подключение антенны к телевизору в квартире
• Заводская сборка спутниковых приемников
• Обустройство домашней сети ТВ-распределения
• Монтаж в щитовой комнате или на чердаке
• Аварийная замена поврежденного разъема на улице (при условии временной защиты от воды)

Практические советы

• Перед монтажом проверьте, что центральная жила кабеля выступает на 3–4 мм - меньше не обеспечит контакт, больше вызовет короткое замыкание
• Не перетягивайте винт - достаточно легкого усилия; избыточное давление деформирует контакт и нарушит импеданс
• Если кабель часто изгибается - используйте разъем вместе с хомутом или направляющей, чтобы нагрузка не передавалась на место соединения
• Для многократного использования в профессиональном монтаже - запасайтесь несколькими разъемами REXANT 05-2011, так как они недорогие и легко заменяемые
• Проверяйте качество сигнала после установки - плохой контакт проявляется в виде "шумов" или пропадания канала даже при хорошем уровне входящего сигнала
