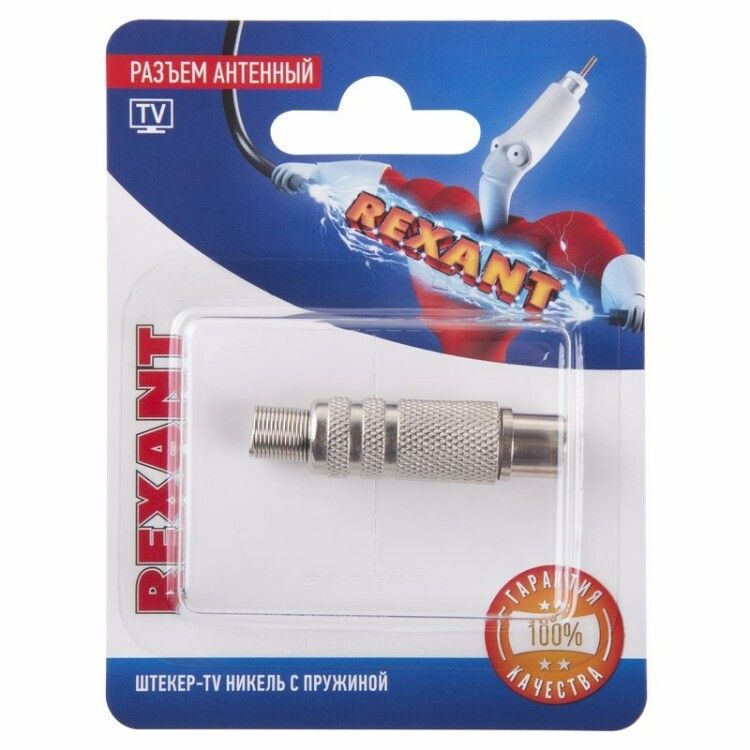

Разъем антенный на кабель, (штекер-TV никель с пружиной), (1шт.) | 06-0016-A REXANT MEET

Разъем антенный на кабель, штекер-TV, никель с пружиной, 1 шт. от бренда REXANT (арт. 06-0016-a) - это надежный компонент для подключения телевизионного кабеля RG6 к приемникам сигнала. Он обеспечивает устойчивую передачу RF-сигналов благодаря металлическому корпусу и качественному никелированию.

Назначение и область применения

Этот разъем используется для подсоединения коаксиального кабеля RG6 к телевизорам, приставкам, модемам и другим устройствам, принимающим сигнал эфирного, спутникового или кабельного ТВ. Подходит для установки в жилых домах, офисах, многоквартирных зданиях и на объектах с распределенной системой вещания.

Технические характеристики

• Тип разъема: штекер (папа), для подключения к розетке на устройстве
• Количество выходов: 1 (одноканальный)
• Импеданс: 75 Ом - соответствует стандарту для телевизионных систем
• Тип подключения: винтовое - фиксация центральной жилы и экрана кабеля болтом
• Тип кабеля: RG6 - оптимальная совместимость для длинных трасс и высоких частот
• Материал корпуса: никелированный медный сплав - устойчив к окислению и механическим повреждениям
• Частотный диапазон: 5–862 МГц - покрывает все аналоговые и цифровые каналы DVB-T/T2, спутниковое ТВ и кабельное вещание
• Цвет: серебристый - внешний вид соответствует стандартному исполнению

Совместимость и монтаж

Разъем совместим с любыми устройствами, имеющими F-розетку типа TV. Для монтажа требуется подготовить конец кабеля RG6: зачистить внешнюю изоляцию, оставить центральную жилу и экранирующую оплетку. Кабель вставляется внутрь разъема до упора, после чего затягивается винт - он одновременно фиксирует центральный провод и давит на экран. Простая процедура занимает менее минуты и не требует специнструментов.

Особенности конструкции

Конструкция разъема включает пластиковую пружину, которая служит амортизатором для кабеля. Она предотвращает перегиб и случайное выдергивание, снижая риск повреждения контактов. Это особенно важно при частом перемещении оборудования или в условиях вибраций. Никелирование поверхности увеличивает срок службы контактов и снижает влияние коррозии даже во влажной среде.

Преимущества

• Высокая надежность контакта благодаря винтовому зажиму вместо обжима
• Защита от перегиба кабеля через пружинный элемент
• Стабильная работа в широком диапазоне частот
• Устойчивость к окислению - никелевое покрытие не темнеет и не теряет проводимости
• Не требует обжимного инструмента - удобен для быстрого ремонта или временного подключения

Ограничения применения

• Не предназначена для работы с кабелями других типов (например, RG59, RG11) - возможна плохая герметизация и потеря сигнала
• Не имеет защиты от воды - не рекомендован для открытого монтажа вне помещений без дополнительной герметизации
• Не подходит для высокочастотных систем выше 1 ГГц - например, некоторых современных спутниковых LNB с расширением диапазона
• Не является самозажимным - требует ручной затяжки винта; слабое закручивание вызывает потерю сигнала

Примеры использования

• Подключение антенны к телевизору в квартире
• Замена поврежденного разъема на кабеле от спутниковой тарелки
• Обустройство сети ТВ в офисном комплексе с использованием кабеля RG6
• Временное подключение тестового оборудования при настройке системы вещания

Практические советы

• Перед монтажом проверьте, чтобы центральная жила кабеля была ровно обрезана - лишняя длина может замкнуть на экран
• Затягивайте винт рукой, не используйте плоскогубцы - можно повредить резьбу внутри разъема
• Если разъем будет установлен на улице, обязательно поместите его в герметичный бокс или используйте термоусадку
• При замене старого разъема - удалите всю грязь и оксиды с контактов кабеля, иначе сигнал будет прерывистым
• Артикул 06-0016-a от REXANT - один из самых распространённых решений для бытового ТВ; всегда имейте запасной в наборе инструментов
