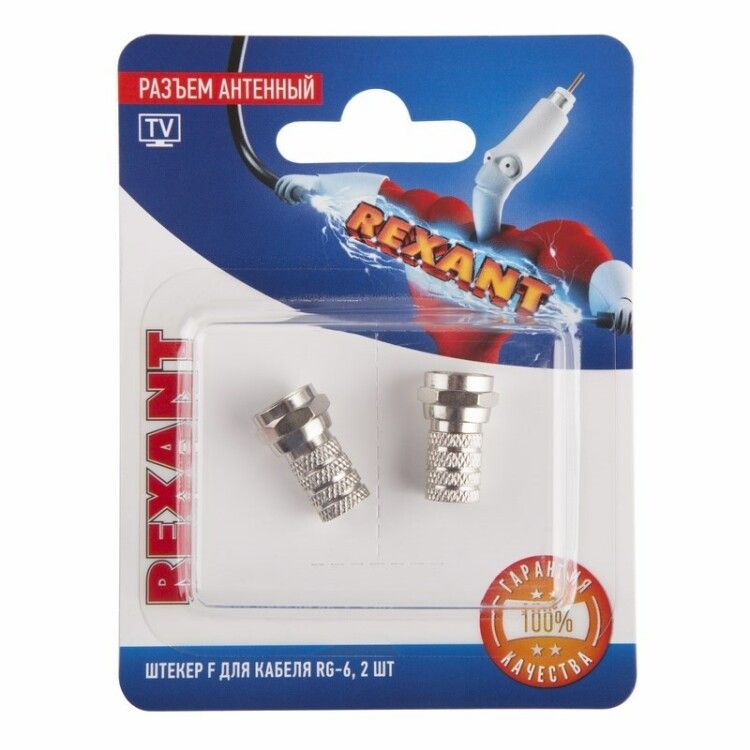

Разъем антенный на кабель, штекер F для кабеля RG-6, (2шт.) | 06-0004-A2 REXANT MEET

Разъем антенный на кабель, штекер F для кабеля RG-6 (упаковка 2 шт.) от бренда REXANT - это надежный соединитель для коаксиальных кабелей типа RG-6, предназначенный для передачи TV- и видеосигналов без потерь. Упаковка содержит два готовых к установке разъема, что удобно для монтажа нескольких точек подключения.

Назначение и область применения

Разъем антенный на кабель, штекер F для кабеля RG-6 (упаковка 2 шт.) используется для подключения антенного или кабельного телевидения к телевизорам, ресиверам, модемам, усилителям сигналов и другой видеоаппаратуре. Подходит для домашних, офисных и промышленных систем приема сигнала, где требуется качественная связь с минимальными потерями.

Технические характеристики

• Тип разъема: штекер (папа)
• Тип соединителя: F-тип
• Импеданс: 75 Ом - соответствует стандарту для телевизионных систем
• Тип кабеля: RG-6 (совместим также с SAT-50, SAT-703, DG-113)
• Наружный диаметр кабеля: ~6,8 мм
• Способ подключения: прессуемый - фиксируется накручиванием на оболочку кабеля
• Материал контактов: никелированный биметалл (медный сплав)
• Цвет: серебристый
• Количество в упаковке: 2 штуки

Совместимость и монтаж

Разъем антенный на кабель, штекер F для кабеля RG-6 (упаковка 2 шт.) совместим только с коаксиальными кабелями, имеющими наружный диаметр около 6,8 мм. Для правильной установки:

• Снимите внешнюю изоляцию кабеля на 10–12 мм, чтобы оголить оплетку и центральный проводник.
• Загните оплетку назад, не повредив ее.
• Убедитесь, что центральная жила выступает на 3–4 мм - она будет выполнять функцию контактного штыря.
• Наденьте разъем на кабель и плотно закрутите его рукой до упора.
• Не используйте паяльник - монтаж полностью механический, без пайки.

Фиксация происходит за счет резьбы разъема, которая затягивается на корпусе кабеля. Качество соединения зависит от точности подготовки конца кабеля.

Безопасность и стандарты

Разъем антенный на кабель, штекер F для кабеля RG-6 (упаковка 2 шт.) соответствует требованиям к импедансу 75 Ом, применяемым в телевизионных сетях. Не имеет защиты от воды или пыли - предназначен для внутреннего монтажа. Не рекомендуется использовать вне помещений без дополнительной герметизации.

Преимущества

• Высокая стойкость соединения благодаря металлическому экранирующему корпусу
• Минимальные потери сигнала - центральная жила кабеля служит контактом, исключая лишние переходы
• Простой монтаж без пайки и специнструментов
• Никелированная поверхность обеспечивает устойчивость к окислению и долгий срок службы
• Два разъема в упаковке снижают необходимость докупать запчасти при монтаже нескольких точек

Ограничения применения

• Не подходит для кабелей с диаметром больше 7 мм или меньше 6,5 мм - возможен слабый контакт или повреждение разъема
• Не рассчитан на использование на улице без дополнительной защиты от влаги
• Не совместим с кабелями типа RG-59, RG-11 или Ethernet - отличаются по геометрии и импедансу
• Требует аккуратной подготовки конца кабеля; некачественно зачищенный кабель вызывает помехи

Примеры использования

• Подключение антенны к телевизору в квартире
• Прокладка кабеля от спутникового ресивера к телевизору
• Монтаж системы кабельного ТВ в многоквартирном доме
• Соединение видеорегистратора с камерой через коаксиальный кабель
• Обновление старых разъемов в системах CCTV

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен точно соответствовать 6,8 мм +-0,2 мм
• Не перетягивайте разъем - это может деформировать резьбу и нарушить контакт
• Если кабель слишком мягкий, подложите под него жесткую трубку при зачистке - так проще сохранить форму
• Проверяйте качество соединения: если есть помехи на экране - возможно, плохо прижата оплетка
• Этот разъем - часть серии REXANT для телевизионных систем; для аналогичных задач можно использовать другие модели этой же серии
