Переходник F-TV (03-084-A) (уп.100шт) PROCONNECT 05-4302-4 MEET

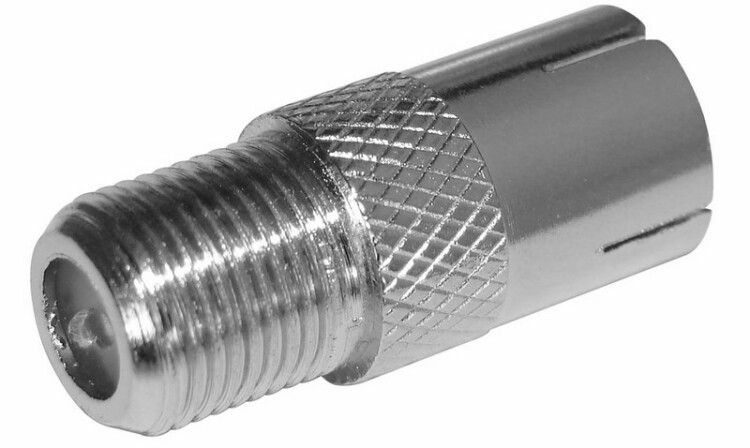

Переходник F-гнездо TV от PROconnect (арт. 05-4302-4) предназначен для надежного соединения коаксиального кабеля с F-разъемом и телевизионным устройством с TV-гнездом без необходимости пайки. Подходит для установки в труднодоступных местах - например, на крышах зданий.

Назначение и область применения

Переходник F-гнездо TV используется для перехода между двумя типами разъемов: F-гнездом на кабеле и TV-гнездом на приемном оборудовании - антенне, ресивере, модеме или телевизоре. Он позволяет подключить кабель RG-6 или аналогичный к стандартному телевизионному входу без замены разъема или использования дополнительных адаптеров.

Часто применяется при подключении спутниковых антенн, цифровых ТВ-приставок и систем коллективного приема сигнала. Особенно удобен при монтаже на высоте, где невозможно использовать паяльник или сложные инструменты.

Технические характеристики

• Тип контакта: мама (гнездо)
• Тип разъема: F (на одном конце), TV (на другом)
• Импеданс: 75 Ом - совместим с телевизионными и спутниковыми системами
• Способ подключения: F-прессуемый - фиксируется на кабеле методом обжима
• Тип кабеля: RG-6 (диаметр ~6,8 мм); также совместим с SAT-50, SAT-703, DG-113
• Тип конструкции: прямой - ось разъемов расположена по одной линии
• Материал корпуса: никелированный цинк - устойчив к коррозии и снижает потери сигнала

Совместимость и монтаж

На стороне F-гнезда переходника необходимо обжать кабель RG-6 с предварительно установленной оплеткой и центральным проводником. Для этого требуется лишь обжимной инструмент для F-разъемов - паяльник не нужен. На стороне TV-гнезда просто вставляется штекер оборудования.

Убедитесь, что внешний диаметр кабеля близок к 6,8 мм - слишком толстые или тонкие кабели могут плохо фиксироваться. Переходник не предназначен для многократного подключения/отключения - он рассчитан на постоянную установку.

Безопасность и стандарты

Произведен в соответствии с требованиями к радиочастотным соединениям для телевизионных систем. Никелированный цинк обеспечивает антикоррозийную защиту, подходящую для наружной эксплуатации. Однако переходник не имеет защиты от воды или пыли - не используйте его без дополнительной герметизации на открытых участках.

Преимущества

• Не требует пайки - можно смонтировать даже без доступа к электроинструментам
• Стабильная передача сигнала благодаря импедансу 75 Ом и качественной металлической обработке
• Прочная конструкция из никелированного цинка - долговечна при перепадах температур
• Прямая форма минимизирует нагрузку на кабель и упрощает маршрутизацию

Ограничения применения

• Не предназначена для работы во влажной среде без дополнительной защиты
• Не подходит для кабелей с диаметром менее 6 мм или более 7 мм - возможен плохой контакт
• Не рекомендован для частого демонтажа - после однократного обжима разборка повредит конструкцию
• TV-гнездо несовместимо с разъемами типа BNC, SMA или N - только с стандартными телевизионными штекерами

Примеры использования

• Подключение спутникового ресивера к кабелю RG-6, выведенному через стену с антенны на крыше
• Присоединение цифровой ТВ-антенны к внутренней сети дома через выход на стене
• Объединение двух участков кабеля при ремонте системы КАТВ - когда один конец уже имеет F-штекер, а второй - TV-гнездо на декодере

Практические советы

• Перед обжимом проверьте, чтобы центральный проводник был ровно запущен в разъем - не допускайте его перегиба
• Используйте только инструмент для F-прессуемых разъемов - обычные клещи могут деформировать контакт
• Если переходник будет установлен на улице - закройте место соединения термоусадкой или герметиком
• Проверьте совпадение импеданса: если ваш кабель 50 Ом - этот переходник не подойдет, хотя указано 75 Ом
• Запомните артикул 05-4302-4 - он часто встречается в комплектациях PROconnect для быстрого заказа запасных элементов
