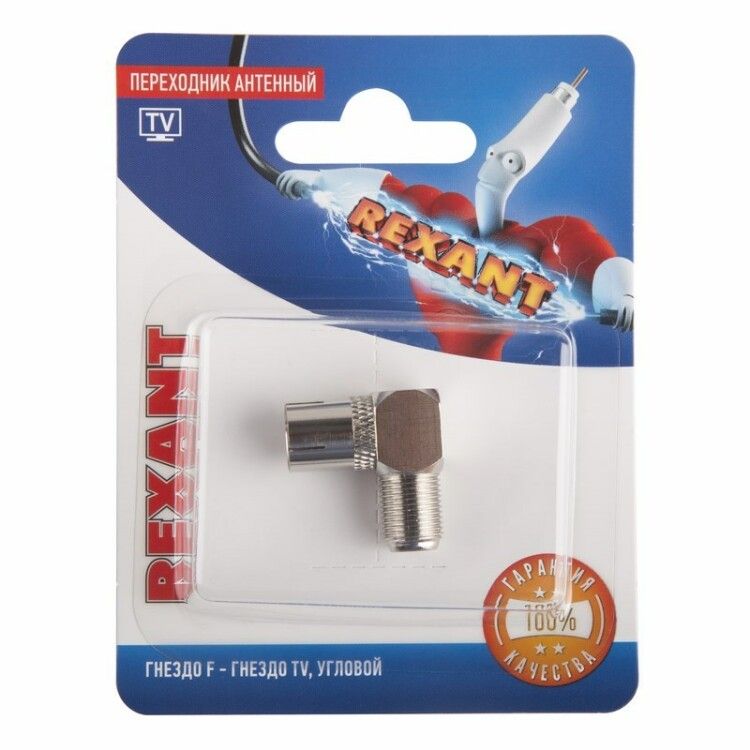

Переходник антенный гнездо F-гнездо TV угловой блист. Rexant 06-0026-A MEET

Переходник антенный, гнездо F - гнездо TV, угловой REXANT (артикулы 06-0026-a и etm06-0026-a) - это компактное устройство для соединения коаксиального кабеля с F-разъёмом с телевизионным входом оборудования. Он решает проблему неудобного расположения портов, особенно в плотных монтажных условиях.

Назначение и область применения

Переходник антенный, гнездо F - гнездо TV, угловой REXANT используется для подключения антенного кабеля к телевизору, приставке, модему или другому приёмному устройству с T-входом. Применяется в системах эфирного, спутникового и кабельного телевидения. Особенно удобен там, где пространство ограничено - например, за телевизором, в стеновых нишах, на чердаках или кровле.

Технические характеристики

• Тип соединения: гнездо - гнездо (не имеет штекера, только два входа)
• Разъёмы: F-гнездо (для кабеля) и TV-гнездо (для устройства)
• Импеданс: 75 Ом - совместим с современными коаксиальными кабелями (RG-6, SAT-50, SAT-703, DG-113)
• Частотный диапазон: 5–862 МГц - поддерживает все аналоговые и цифровые сигналы DVB-T/T2, DVB-S/S2, кабельное TV
• Конструкция: угловая (90°), снижает нагрузку на кабель
• Материал корпуса: никелированный биметалл (медный сплав с покрытием) - устойчив к коррозии
• Количество выходов: один (1:1 передача сигнала)
• Цвет: серебристый
• Подходящий диаметр кабеля: ~6,8 мм

Совместимость и монтаж

Переходник антенный, гнездо F - гнездо TV, угловой REXANT работает с любым коаксиальным кабелем, оконцованным F-разъёмом. Кабель должен иметь внешний диаметр около 6,8 мм - типичный для RG-6 и аналогов. Для монтажа:

• На стороне F-гнезда накручивается уже подготовленный F-разъём кабеля - резьба стандарта M14×1
• На стороне TV-гнезда вставляется штекер телевизора или приставки - стандартный 75 Ом T-вход
• Не требуется пайка или инструменты - достаточно рук. Убедитесь, что контактная часть кабеля хорошо зачищена и не повреждена.

Угловая форма позволяет избежать резких изгибов кабеля, что продлевает срок службы и сохраняет качество сигнала.

Преимущества

• Угловая конструкция экономит место и предотвращает перегиб кабеля
• Никелированный медный сплав минимизирует потери сигнала и устойчив к окислению
• Нет необходимости в специальных инструментах - можно смонтировать даже на высоте
• Стандартный импеданс 75 Ом гарантирует совместимость с большинством телевизионных систем
• Лёгкий вес и прочный корпус выдерживают условия открытой установки

Ограничения применения

• Не подходит для кабелей с диаметром менее 6 мм или более 7 мм - возможен плохой контакт
• Не предназначены для подключения к RF-выходам с импедансом 50 Ом - будет потеря сигнала
• Не герметичен - не рекомендуется использовать вне помещений без дополнительной защиты от влаги
• Не заменяет активные устройства (усилители, делители) - только пассивный переход

Примеры использования

• Подключение спутниковой приставки к кабелю, проходящему через стену
• Соединение кабеля RG-6 с телевизором, установленным в нишу
• Монтаж на крыше дома, когда кабель подведён с антенны, а телевизор находится внутри
• Обход препятствий при прокладке кабеля в тесных распределительных щитках

Практические советы

• Перед монтажом проверьте, чтобы центральная жила кабеля была ровно обрезана, а оплётка не закрывала контакт
• Затягивайте F-разъём до упора - слабый контакт вызывает помехи
• Если переходник устанавливается на улице, используйте термоусадку или герметик вокруг места соединения
• Не используйте этот переходник для подключения к HDMI, USB или другим интерфейсам - он работает только с RF-сигналом
• При наличии нескольких устройств - лучше применить делитель, а не последовательные переходники
