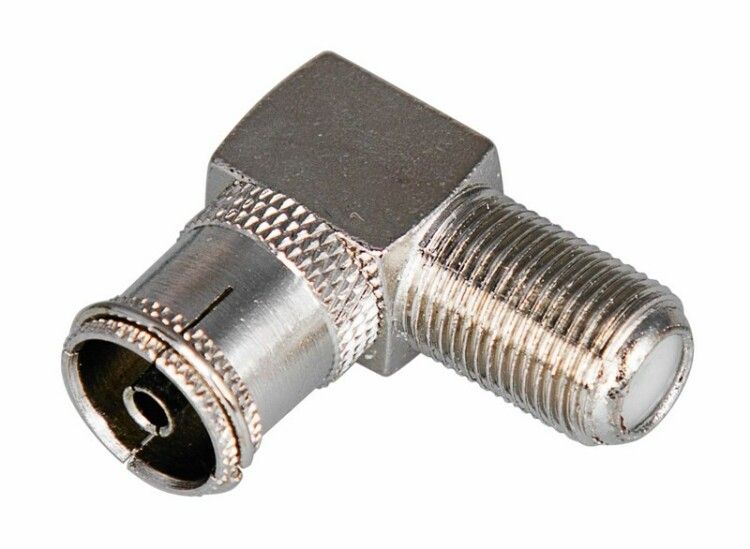

Переход гнездо F-гнездо TV угловой PROCONNECT | 05-4312-4 MEET

Переход гнездо F-гнездо TV угловой Proconnect - это компактное соединительное устройство для передачи телевизионного сигнала между двумя кабелями с разными типами разъёмов. Благодаря угловой форме и качественному биметаллическому корпусу, изделие надёжно работает в условиях ограниченного пространства и используется в системах эфирного, кабельного и спутникового ТВ. Артикулы etm05-4312-4 и 05-4312-4 соответствуют серии PROconnect.

Назначение и область применения

Переход гнездо F-гнездо TV угловой Proconnect применяется для соединения кабелей с волновым сопротивлением 75 Ом, когда один конец имеет F-разъём, а второй - стандартный ТВ-разъём. Устройство позволяет избежать резких изгибов кабеля, сохраняя целостность сигнала. Подходит для установки в стеновых нишах, за телевизорами, в распределительных щитках и других местах с плотным расположением оборудования. Часто используется при подключении антенного кабеля RG6 к телевизору, приставке или усилителю.

Технические характеристики

• Тип изделия: переходник с двумя гнёздами
• Тип разъёма: F-гнездо (слева) + ТВ-гнездо (справа)
• Импеданс: 75 Ом - совместим с современными телевизионными кабелями
• Частотный диапазон: 5–862 МГц - покрывает все аналоговые и цифровые каналы DVB-T/T2, кабельное ТВ и спутниковое вещание
• Способ подключения: F-разъём - накручивается на кабель; ТВ-разъём - вставляется штекер
• Материал корпуса: биметалл (никелированная медь) - снижает потери сигнала и повышает срок службы
• Тип кабеля: RG6 - оптимально подобран для данного типа соединения
• Форма: угловая - угол соединения 90°
• Цвет: серебристый
• Количество выходов: 1

Совместимость и монтаж

Переход гнездо F-гнездо TV угловой Proconnect совместим с любыми кабелями RG6, оснащёнными F-коннектором и ТВ-штекером. Для монтажа:

• На стороне F-разъёма: зачищается внешняя изоляция кабеля RG6, оплетка расправляется, центральная жила выступает на 5–7 мм - затем F-коннектор накручивается рукой до упора;
• На стороне ТВ-разъёма: стандартный штекер просто вставляется в гнездо - фиксация механическая, без винтов или зажимов.

Не требуется использование клещей, паяльника или других инструментов. Амортизирующее кольцо внутри корпуса снижает нагрузку на контактную группу при случайных движениях кабеля.

Преимущества

• Угловая конструкция экономит место и предотвращает перегибы кабеля, которые вызывают потерю сигнала
• Биметаллический корпус обеспечивает стабильную проводимость и устойчивость к окислению
• Отсутствие необходимости в инструментах ускоряет монтаж и снижает риск ошибок
• Амортизирующее кольцо продлевает жизнь соединению при постоянных вибрациях или перемещениях кабеля
• Поддержка широкого диапазона частот - подходит даже для HD и UHD сигналов

Ограничения применения

• Не предназначена для работы с кабелями другого импеданса (например, 50 Ом - хотя указано 50/75 Ом в описании, фактически изделие рассчитано на 75 Ом)
• Не рекомендуется использовать в открытых уличных условиях - отсутствует защита IP
• Не подходит для высокочастотных RF-систем вне телевизионного диапазона (радио, Wi-Fi, GSM)
• ТВ-разъём не является самозажимным - при слабом контакте возможна потеря сигнала, особенно при вибрациях

Примеры использования

• Подключение антенного кабеля RG6 к входу телевизора через внутреннюю стенную коробку
• Соединение кабеля от спутникового LNB с ресивером в месте, где нельзя протянуть прямую линию
• Обход препятствий (угол стены, радиатор, труба) при прокладке кабеля в квартире
• Замена старого тройника или удлинителя в распределительном щите без замены всего участка кабеля

Практические советы

• Проверьте, чтобы кабель RG6 был правильно подготовлен - плохая зачистка приведёт к помехам или полной потере сигнала
• Не затягивайте F-разъём слишком сильно - можно повредить резьбу в корпусе перехода
• Если кабель часто двигают (например, у телевизора на подвижной подвеске), используйте дополнительно хомуты для фиксации
• При наличии нескольких таких переходов в одном месте - следите, чтобы они не переплетались и не создавали лишних точек отказа
• Артикулы etm05-4312-4 и 05-4312-4 - это один и тот же продукт, различаются только формат записи номера
