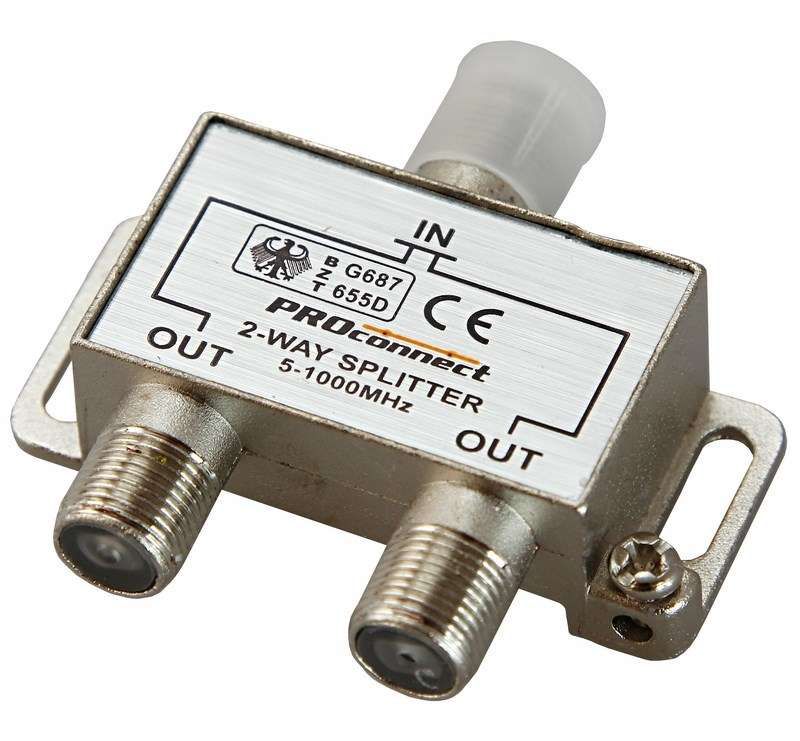

Делитель ТВ "краб" х 2 под F разъем 5-1000МГц PROCONNECT 05-6021 MEET

Делитель ТВ х 2 под F-разъем 5–1000 МГц для эфирного телевидения от PROconnect (арт. 05-6021) предназначен для равномерного распределения сигнала от одной антенны на два телевизора или ресивера без потерь качества изображения.

Назначение и область применения

Этот делитель используется там, где один входной сигнал от внешней или комнатной антенны нужно разделить между двумя устройствами: например, двумя телевизорами в разных комнатах, телевизором и цифровым ресивером, или телевизором и модемом с DVB-T2. Подходит для аналогового и цифрового эфирного ТВ в жилых домах, квартирах, гостиницах и офисах. Частотный диапазон 5–1000 МГц обеспечивает совместимость со всеми современными стандартами вещания, включая DVB-T/T2.

Технические характеристики

• Частотный диапазон: 5 – 1000 МГц - покрывает весь диапазон эфирного ТВ, включая UHF и VHF каналы;
• Количество выходов: 2 - один вход, два равномерных выхода;
• Затухание при прохождении сигнала: до 6,5 дБ - потеря мощности сигнала на каждом выходе при идеальном распределении;
• Затухание при ответвлении: до 3,5 дБ - минимальная потеря на каждом выходе благодаря оптимизированной внутренней схеме;
• Тип разъемов: F-разъемы - стандартизированные, герметичные, с центральным контактом и резьбой для плотного соединения;
• Форм-фактор: корпус размером 3,8×22,4×11,7 см - компактный, легко помещается за телевизором или в щите;
• Исполнение: разветвитель - пассивное устройство, не требует питания.

Совместимость и монтаж

Делитель ТВ х 2 под F-разъем 5–1000 МГц для эфирного телевидения совместим со всеми коаксиальными кабелями типа RG-6, RG-59 и аналогами с F-разъемами. Для установки достаточно:

• Подключить входной кабель от антенны к порту IN;
• Подсоединить два выходных кабеля к портам OUT - каждый к своему телевизору или ресиверу;
• Затянуть разъемы руками - не требуется инструмент, но можно использовать ключ для F-разъемов для лучшей герметизации.

Не допускается использование с активными усилителями на входе без учета уровня сигнала - возможна перегрузка. Убедитесь, что уровень сигнала от антенны достаточен после деления.

Безопасность и стандарты

Устройство не содержит элементов, работающих под высоким напряжением. Соответствует требованиям к радиочастотным пассивным компонентам для телевизионных систем. Нет специальных сертификатов безопасности, так как это пассивное устройство низкого напряжения.

Преимущества

• Высокая точность разделения сигнала - затухание на выходах близко к теоретическому значению для двухпортового делителя;
• Стандартные F-разъемы - обеспечивают долговечное и надежное соединение без помех;
• Нет необходимости в питании - работает всегда, даже при отключении электроэнергии;
• Защита от окисления контактов - внутри корпуса используются антикоррозийные материалы;
• Простота замены - не требует настроек, просто подключи и используй.

Ограничения применения

• Не подходит для многоканального распределения более чем на два устройства - для трёх и больше нужен делитель х3 или х4;
• Не рекомендован для слабых сигналов (например, на удалении >50 м от антенны без усилителя);
• Не предназначена для работы с кабельным ТВ или спутниковой системой - эти системы работают на других частотах и требуют специализированных делителей;
• Не следует использовать в условиях постоянной влаги без дополнительной защиты - корпус не имеет IP-защиты.

Примеры использования

• Подключение двух телевизоров в гостиной и спальне к одной крышеантенной;
• Разделение сигнала между основным телевизором и цифровым приемником для записи программ;
• Обеспечение TV-сигналом в нескольких номерах гостиницы от одного общего антенного вывода;
• Использование в качестве временного решения при ремонте или переоборудовании телевизионной сети.

Практические советы

• Перед установкой проверьте уровень сигнала на входе - если он ниже 55 дБмкВ, лучше установить предварительный усилитель перед делителем;
• Используйте качественный коаксиальный кабель с медным центральным проводником - плохой кабель увеличивает потерю сигнала;
• Не заплетайте и не перегибайте кабели рядом с делителем - это вызывает помехи;
• Если вы планируете подключать три и более устройств - выбирайте делитель х4 или последовательную схему с двумя делителями x2;
• Делитель ТВ х 2 под F-разъем 5–1000 МГц для эфирного телевидения от PROconnect (арт. 05-6021) - отличный выбор для базовых решений, но не для профессиональных сетей с длинными линиями.
