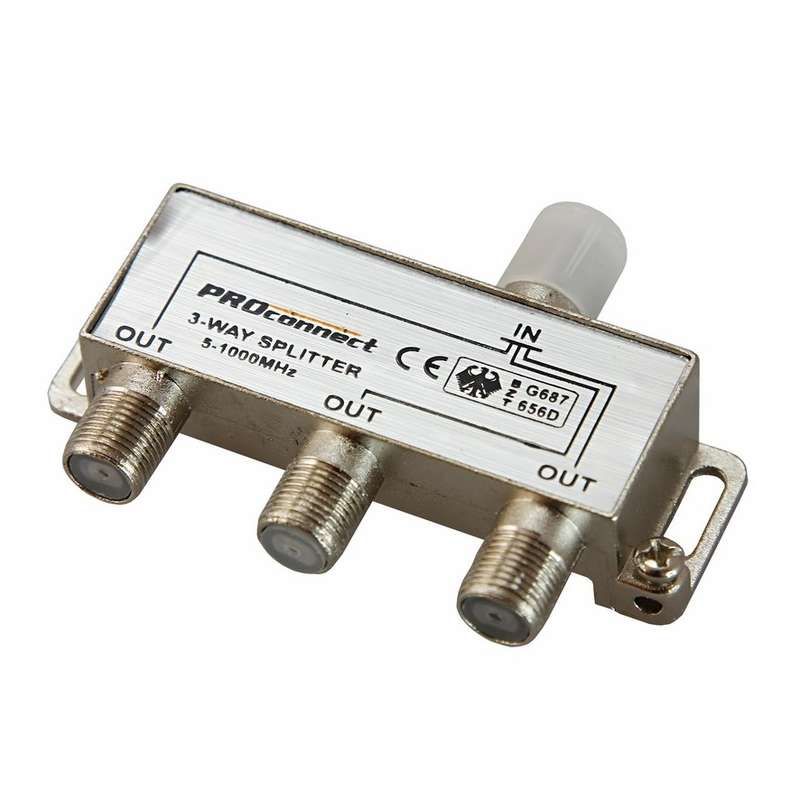

Делитель ТВ "краб" х 3 под F разъем 5-1000МГц PROCONNECT 05-6022 MEET

Делитель ТВ х 3 под F разъем 5–1000 МГц от PROconnect - это простое и надёжное устройство для распределения телевизионного сигнала от одной антенны на три приемника. Артикул 05-6022 подходит для домашних и профессиональных систем эфирного ТВ.

Назначение и область применения

Делитель ТВ х 3 под F разъем 5–1000 МГц используется для равномерного разделения одного входного TV-сигнала на три одинаковых выхода. Применяется там, где нужно подключить несколько телевизоров, цифровых приставок или ресиверов к одному антенному кабелю. Подходит для установки в квартирах, офисах, гостиницах и многоквартирных домах. Работает с сигналами эфирного телевидения в диапазоне 5–1000 МГц.

Технические характеристики

• Тип устройства: Разветвитель (сплиттер)
• Количество входов: 1
• Количество выходов: 3
• Тип разъема: F-разъем (стандартный для коаксиального кабеля)
• Частотный диапазон: 5 – 1000 МГц (охватывает все каналы DVB-T/T2)
• Затухание на каждый выход: 7 дБ
• Затухание на проход: 12.5 дБ (потери сигнала при передаче через устройство без отвода)
• Габариты: 6,08 × 2,24 × 1,47 см

Совместимость и монтаж

Делитель ТВ х 3 под F разъем 5–1000 МГц совместим со всеми типами коаксиальных кабелей с F-разъемами - RG6, RG59, LMR-200 и аналогичными. Для монтажа достаточно просто вкрутить кабели в разъемы: один - на вход, три - на выходы. Устройство не требует питания. Никаких настроек не требуется. Все соединения герметичны и устойчивы к механическим нагрузкам.

Безопасность и стандарты

Устройство не содержит активной электроники и не создаёт помех. Соответствует требованиям к пассивным RF-компонентам для телевизионных сетей. Не имеет сертификатов EMI/EMC, так как является пассивным элементом без генераторов или усилителей.

Преимущества

• Стабильная работа в широком диапазоне частот - от UHF до современных цифровых каналов
• Минимальные потери сигнала благодаря оптимизированной внутренней схеме
• Надёжные медные контакты и прочный корпус из пластика с металлизированными резьбами
• Не требует обслуживания и не перегревается даже при длительной работе
• Легко заменяет более сложные системы распределения сигнала

Ограничения применения

• Не предназначен для усиления сигнала - если исходный сигнал слабый, после деления он станет ещё слабее; в таких случаях нужен усилитель до делителя
• Не работает с сигналами выше 1000 МГц (например, некоторые спутниковые частоты)
• Не рекомендуется использовать в условиях постоянной влажности без защиты - не имеет IP-защиты
• Подходит только для аналогового и цифрового ТВ, не для интерактивных сервисов (IPTV, интернет-приставки по Ethernet)

Примеры использования

• Подключение трёх телевизоров в доме к одной комнатной антенне
• Распределение сигнала от внешней антенны на ресиверы в нескольких комнатах
• Использование в маленьких отелях или общежитиях для обеспечения ТВ-сигналом нескольких номеров
• Обеспечение резервного подключения в системах видеонаблюдения с ТВ-мониторами

Практические советы

• Перед установкой проверьте уровень сигнала на входе - если ниже 50 дБмкВ, добавьте предварительный усилитель
• Используйте качественный коаксиальный кабель с минимальными потерями (RG6 лучше, чем RG59)
• Не заплетайте кабели рядом с источниками помех - проводами освещения, зарядками, Wi-Fi роутерами
• При необходимости подключения больше трёх устройств используйте два делителя последовательно - первый на 2 выхода, второй на 3, но учтите суммарные потери
• Артикул 05-6022 легко найти в каталоге PROconnect - он совместим с другими компонентами этой серии
