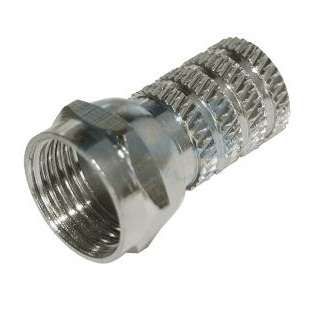

Разъем F RG-6 (03-008C) (уп.100шт) Rexant 05-4003 MEET

Разъем F-разъем RG-6 (упаковка 100 штук) от REXANT - это надежный обжимной коннектор для подключения коаксиального кабеля RG-6 к телевизионному и видеооборудованию. Упаковка содержит 100 штук, что удобно для масштабных установок. Артикул 05-4003 соответствует промышленным требованиям к качеству и совместимости.

Назначение и область применения

F-разъем RG-6 используется для подключения антенного, кабельного и спутникового телевидения. Применяется при подключении к телевизорам, ресиверам, модемам, усилителям сигналов и другому оборудованию с входом типа F-коннектор. Подходит для домашних, офисных и профессиональных систем передачи TV-сигнала. Также работает с аналогичными кабелями: SAT-50, SAT-703, DG-113.

Технические характеристики

• Тип разъема: F-разъем (папа)
• Тип кабеля: RG-6 (наружный диаметр ~6,8 мм)
• Способ подключения: обжимной, без пайки
• Импеданс: 75 Ом - оптимальный для телевизионных сигналов
• Материал контактов: никелированный биметалл (медный сплав)
• Упаковка: 100 штук в одной партии

Совместимость и монтаж

Разъем F-разъем RG-6 (артикул 05-4003) совместим только с кабелями RG-6 и эквивалентными по геометрии: SAT-50, SAT-703, DG-113. Диаметр кабеля должен быть около 6,8 мм - иначе соединение будет неплотным.

Монтаж выполняется вручную:

1. Снимите внешнюю изоляцию кабеля на 10–12 мм.
2. Загните экран (оплетку) назад, чтобы он не мешал.
3. Оставьте центральную жилу выступающей на 3–4 мм - она станет контактным элементом.
4. Наденьте разъем на кабель до упора.
5. Закрутите корпус разъема по резьбе до плотного фиксирования - инструмент не требуется.

Не используйте паяльник - центральный проводник служит естественным контактом, и пайка снижает качество сигнала.

Безопасность и стандарты

Разъем F-разъем RG-6 от REXANT соответствует общепринятой практике для телевизионных систем с импедансом 75 Ом. Не имеет сертификатов взрывозащиты или повышенной защиты IP - предназначен для внутреннего использования в сухих помещениях.

Преимущества

• Высокая стойкость соединения благодаря никелированному покрытию - предотвращает окисление и коррозию.
• Отсутствие лишних деталей: центральная жила кабеля играет роль контакта - минимизирует потери сигнала.
• Простота монтажа: не нужны паяльники, обжимные клещи или специнструменты.
• Экономия времени и средств: упаковка из 100 штук идеальна для массового монтажа.

Ограничения применения

• Не подходит для кабелей с диаметром меньше 6,5 мм или больше 7,2 мм - возможен люфт или повреждение резьбы.
• Не предназначена для наружной установки без дополнительной герметизации - материал не рассчитан на постоянное воздействие влаги и УФ.
• Не использовать с кабелями других типов (например, RG-59, RG-11) - отличаются по размеру и импедансу.
• Не рекомендован для частых переподключений - многократное закручивание может износить резьбу.

Примеры использования

• Подключение спутникового ресивера к антенне через кабель RG-6.
• Разводка кабельного ТВ в многоэтажном доме.
• Установка видеонаблюдения с использованием коаксиальных камер.
• Монтаж системы “умный дом” с приемом эфирного ТВ.

Практические советы

• Перед монтажом проверяйте диаметр кабеля штангенциркулем - даже 0,3 мм расхождения влияют на качество соединения.
• Если экран кабеля плохо загнут, сигнал может теряться - всегда делайте его ровным и равномерным.
• Для долговечности в местах с высокой влажностью (балконы, чердаки) после сборки обмотайте соединение изолирующей лентой.
• Храните запасные разъемы F-разъем RG-6 (05-4003) в сухом месте - влага может вызвать окисление контактов.
• При замене старого разъема - обязательно срезайте поврежденный участок кабеля, иначе потеря сигнала гарантирована.
