РАЗЪЕМ F-разъем для SAT (с резиновым уплотнителем) | 05-4005 REXANT MEET

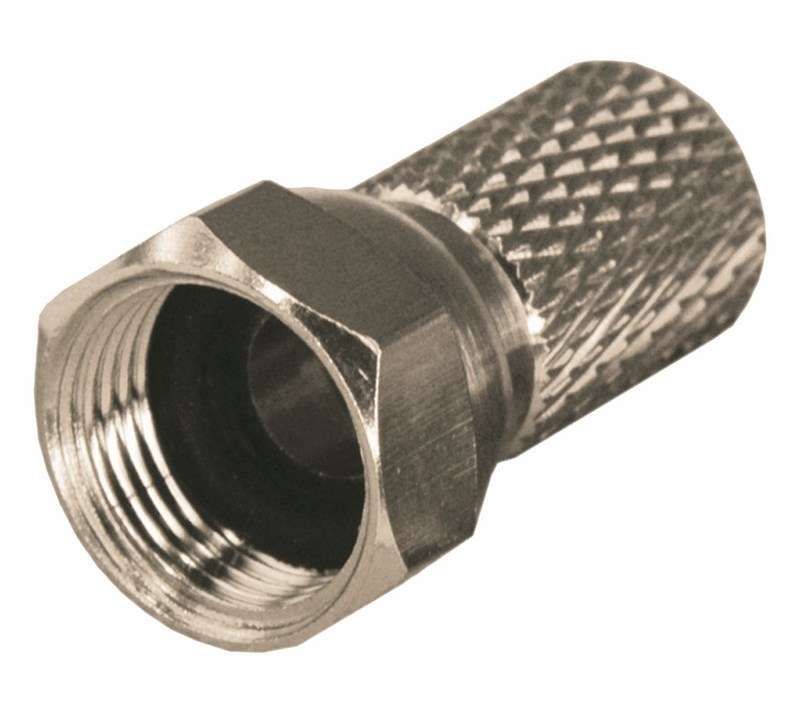

Разъем F для спутникового телевидения (с резиновым уплотнителем) от REXANT (артикулы 05-4005 и etm05-4005) предназначен для надежного подключения коаксиального кабеля RG-6 к оборудованию спутникового, кабельного и эфирного телевидения. Уплотнитель обеспечивает защиту от влаги, а конструкция исключает необходимость пайки.

Назначение и область применения

Разъем F для спутникового телевидения (с резиновым уплотнителем) используется для соединения коаксиального кабеля с телевизионными устройствами: ресиверами, телевизорами, модемами, усилителями сигналов и другим видеооборудованием. Применяется в системах спутникового TV, IP-TVD, антенных сетях и домашних аудиовидео установках. Подходит для кабелей с волновым сопротивлением 75 Ом, включая RG-6, SAT-50, SAT-703, DG-113 — при условии, что наружный диаметр кабеля составляет около 6,8 мм.

Технические характеристики

• Тип разъема: штекер (папа)
• Тип соединителя: F-тип
• Импеданс: 75 Ом
• Способ подключения: прессуемый (накручивается)
• Поддерживаемый кабель: RG-6 (диаметр ~6,8 мм)
• Материал корпуса: никелированный биметалл (медный сплав)
• Уплотнение: резиновое кольцо для защиты от влаги
• Цвет: серебристый

Совместимость и монтаж

Разъем F для спутникового телевидения (с резиновым уплотнителем) монтируется вручную без пайки и специнструментов. Центральная жила кабеля служит внутренним контактом — это снижает потери сигнала. Для установки:

1. Снимите внешнюю изоляцию кабеля на 10–12 мм, оставив оплетку целой.
2. Загните оплетку назад, чтобы она плотно легла на корпус разъема.
3. Наденьте резиновый уплотнитель на кабель до начала монтажа.
4. Накрутите разъем на кабель до упора — он фиксируется за счет резьбы.

Не используйте этот разъем с кабелями меньшего диаметра (например, RG-59) — возможен плохой контакт и проскальзывание. Также не подходит для кабелей с диаметром более 7,2 мм.

Безопасность и стандарты

Разъем соответствует требованиям к коаксиальным соединениям для телевизионных систем. Никелированная поверхность предотвращает окисление контактов. Резиновый уплотнитель повышает долговечность при использовании на улице или в сырых помещениях. Сертификаты качества не указаны производителем — продукт ориентирован на бытовые и коммерческие системы без обязательной сертификации.

Преимущества

• Отсутствие пайки — экономия времени и исключение риска перегрева кабеля.
• Резиновый уплотнитель — защита от влаги, подходящий вариант для наружной прокладки.
• Электрический контакт через оплетку кабеля — минимизация потерь сигнала.
• Никелированный корпус — устойчивость к коррозии и механическому износу.
• Простота монтажа — можно использовать даже без профессионального инструмента.

Ограничения применения

• Не совместим с кабелями RG-59, RG-11 и другими с отличным от 6,8 мм наружным диаметром.
• Не предназначена для высокочастотных систем выше 3 GHz — возможны потери сигнала.
• Не рекомендован для постоянного погружения в воду — уплотнитель не гарантирует герметичность при длительном воздействии воды под давлением.
• Не подходит для многожильных кабелей с гибкой центральной жилой — требуется цельная медная жила для стабильного контакта.

Примеры использования

• Подключение LNB спутниковой антенны к ресиверу внутри дома.
• Прокладка кабеля от антенны на крыше к телевизору в комнате.
• Соединение кабеля между распределительными коробками в многоэтажном здании.
• Установка в кабельных сетях частных домов и коттеджей.

Практические советы

• Перед монтажом проверьте диаметр кабеля — лучше всего подходит именно RG-6 с 6,8 мм.
• Не перетягивайте разъем — это может повредить резьбу или деформировать уплотнитель.
• Если кабель слишком мягкий, слегка подтяните оплетку перед накручиванием — так контакт будет надежнее.
• Для наружной установки дополнительно закрепите разъем хомутом, чтобы избежать нагрузки на соединение от ветра.
• Проверяйте качество связи после монтажа — если есть помехи, возможно, плохо прилегла оплетка или поврежден уплотнитель.
