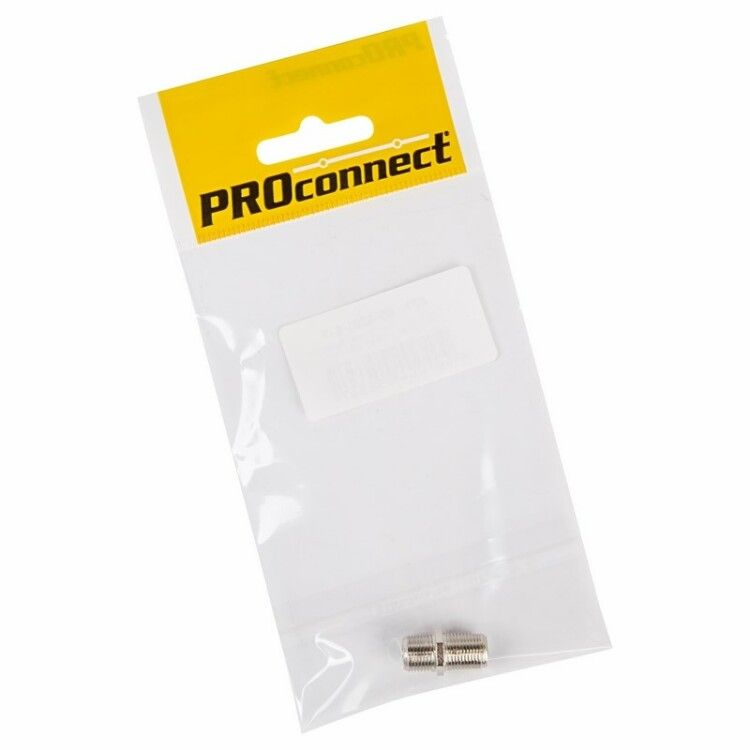

Переходник антенный, (гнездо F - гнездо F), бочка, (1шт.) (пакет) PROconnect | 05-4201-6-7 MEET

Переходник антенный PROconnect (артикул etm05-4201-6-7) - это простой и надежный элемент для соединения двух отрезков коаксиального кабеля с импедансом 75 Ом. Применяется в системах спутникового, цифрового и аналогового телевидения, где требуется удлинение или ремонт кабельной линии без пайки.

Назначение и область применения

Переходник антенный PROconnect предназначен для соединения двух фрагментов коаксиального кабеля с разъемами F-типа. Он позволяет продлить линию передачи сигнала, заменить поврежденный участок или соединить кабели в труднодоступных местах. Удобен для монтажа на крышах, фасадах зданий, в этажных щитах и на столбах. Подходит для систем спутникового TV, цифрового эфирного вещания и IP-телевидения с использованием кабелей RG-6, SAT-50, SAT-703, DG-113.

Технические характеристики

• Тип соединения: гнездо / гнездо - позволяет соединять два кабеля с уже установленными разъемами F
• Импеданс: 75 Ом - оптимизирован для телевизионных сигналов, совместим с большинством бытовых антенных систем
• Тип конструкции: прямолинейный - минимизирует потери сигнала, не создаёт изгибов в трассе
• Материал корпуса: никелированный цинк - устойчив к коррозии, выдерживает перепады температур и повышенную влажность
• Цвет: серебристый - соответствует стандартному цвету антенного оборудования
• Подходит для кабелей с наружным диаметром 6,8 мм - проверено для RG-6, SAT-50, SAT-703, DG-113
• Количество в упаковке: 1 шт. - индивидуальная упаковка, удобна для хранения и транспортировки

Совместимость и монтаж

Переходник антенный PROconnect работает исключительно с кабелями, оснащёнными разъёмами F-типа. Для подключения:

1. Зачистите конец кабеля: снимите внешнюю изоляцию, экранирующую оплетку и внутренний диэлектрик до медного центрального провода
2. Наденьте металлическую гильзу (кольцо) на кабель - она будет служить основанием для фиксации
3. Установите разъем на кабель и плотно закрутите его рукой до упора
4. Повторите операцию со вторым кабелем
5. Соедините оба разъёма с переходником - он просто ввинчивается между ними

Не требует пайки, термоусадки или специальных инструментов. Можно выполнять монтаж даже на высоте - например, на крыше дома.

Преимущества

• Надёжная герметичность благодаря качественному покрытию - снижает риск окисления контактов
• Высокая механическая прочность - выдерживает нагрузки при ветре и вибрациях
• Легкий вес и компактный размер - не нагружает кабельную трассу
• Работает без инструментов - экономит время при аварийном ремонте
• Совместим с популярными типами кабелей - не требует замены существующих линий

Ограничения применения

• Не предназначена для кабелей с импедансом 50 Ом - возможны потери сигнала и отражения
• Не подходит для кабелей с диаметром более 7 мм - не обеспечит плотного соединения
• Не рекомендуется использовать в качестве ответвителя - только для последовательного соединения
• Не защищён от попадания воды внутрь - не следует применять в открытых местах без дополнительной защиты (например, влагозащитных колпачков)

Примеры использования

• Удлинение антенного кабеля от кровельной антенны до входа в квартиру
• Ремонт повреждённого участка кабеля на фасаде многоквартирного дома
• Соединение кабелей в распределительном щите на чердаке
• Обустройство системы спутникового TV в загородном доме с длинной трассой
• Подключение нескольких телевизоров через один кабель с помощью разветвителей после переходника

Практические советы

• Проверьте диаметр кабеля перед покупкой - он должен быть точно 6,8 мм, иначе соединение будет слабым
• При монтаже на улице используйте дополнительно термоусадочные трубки или герметик для защиты места соединения
• Не затягивайте слишком сильно - можно повредить резьбу внутри разъёма
• Если сигнал слабый после установки - проверьте качество зачистки кабеля и плотность вкручивания
• Храните запасные переходники PROconnect (etm05-4201-6-7) в мастерской - они часто нужны при обслуживании антенных сетей
