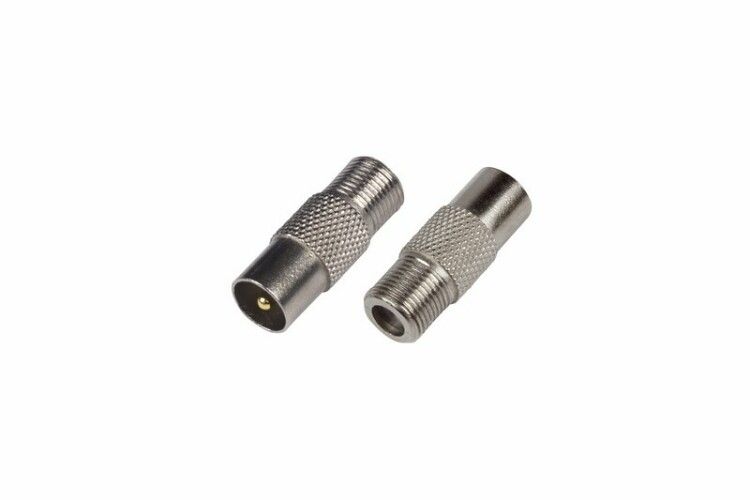

Переход гнездо F-штекер TV (03-083) PROCONNECT | 05-4303-6 MEET

Переход гнездо F - штекер TV (03-083) от PROconnect - это компактный разъём для быстрого соединения коаксиального кабеля с телевизионной аппаратурой, например, с приставкой, модемом или антенным усилителем. Артикул 05-4303-6 обеспечивает надёжную передачу сигнала с импедансом 75 Ом без пайки и сложного монтажа.

Назначение и область применения

Переход гнездо F - штекер TV (03-083) предназначен для соединения фиксированного коаксиального кабеля с F-разъёмом с входом телевизионного оборудования. Применяется в системах эфирного, спутникового и кабельного ТВ, где требуется временный или постоянный доступ к сигналу без демонтажа кабеля. Особенно удобен при монтаже на высоте - на крышах, балконах, фасадах зданий.

Технические характеристики

• Тип соединителя: F-разъём (штекер/гнездо)
• Импеданс: 75 Ом - совместим с большинством телевизионных кабелей
• Частотный диапазон: 5–862 МГц - покрывает все аналоговые и цифровые каналы DVB-T/T2, DVB-S/S2, кабельное ТВ
• Материал корпуса: биметалл с никелированным цинком - устойчив к коррозии и внешним воздействиям
• Конструкция: прямолинейная - минимизирует нагрузку на кабель
• Крепление: встраиваемое - монтируется в стену, короб, корпус устройства
• Выходы: один - одноканальный сигнал
• Цвет: серебристый - соответствует стандартному исполнению телевизионной аппаратуры

Совместимость и монтаж

Переход гнездо F - штекер TV (03-083) совместим с коаксиальными кабелями RG-6, SAT-50, SAT-703, DG-113 и другими с наружным диаметром ~6,8 мм. На стороне гнезда F накручивается уже подготовленный F-разъём кабеля; на стороне штекера TV - вставляется входное устройство (приставка, маршрутизатор, усилитель). Монтаж выполняется вручную - без пайки, термоусадки или инструментов. Кабель предварительно зачищается и обжимается F-коннектором, после чего переходник просто закручивается.

Безопасность и стандарты

Устройство соответствует требованиям к RF-соединениям в телевизионных сетях. Никелированное покрытие корпуса снижает риск окисления, что важно для долговременной работы на открытом воздухе. Соответствие импедансу 75 Ом исключает отражения сигнала, которые вызывают помехи и потерю качества изображения.

Преимущества

• Не требует пайки - можно собрать даже в труднодоступных местах
• Стойкий к коррозии материал - подходит для уличного и влажного монтажа
• Поддержка широкого частотного диапазона - работает с современным цифровым ТВ
• Простая установка - достаточно рук, никаких специнструментов
• Фиксированный прямой угол - не создаёт лишнего давления на кабель

Ограничения применения

• Не предназначена для кабелей с диаметром более 7 мм - возможен плохой контакт
• Не подходит для подключения к сети Ethernet, USB, HDMI - только RF-сигналы
• Не является герметичным - при длительном использовании на улице рекомендуется дополнительная защита (короб, термоусадка)
• Не рассчитана на высокую механическую нагрузку - не следует использовать как точку крепления кабеля

Примеры использования

• Подключение спутниковой антенны к ресиверу через кабель RG-6 на крыше дома
• Временное подключение кабельного ТВ в офисе или квартире без замены разъёма
• Обход повреждённого разъёма на телевизионной розетке
• Соединение усилителя сигнала с основным кабелем в многоквартирном доме

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен быть около 6,8 мм. Для кабелей толще 7 мм используйте адаптеры с увеличенным внутренним диаметром.
• Зачищайте кабель точно по инструкции F-разъёма: слишком длинный центральный проводник или открытая оплётка вызовут помехи.
• При монтаже на улице закройте место соединения термоусадкой или пластиковым колпачком - это продлит срок службы.
• Не затягивайте слишком сильно - переусердствование может повредить резьбу внутри гнезда.
• Артикул 05-4303-6 и бренд PROconnect указаны на корпусе - сверьте их при заказе, чтобы получить оригинальный продукт.
