Переход штекер TV-штекер TV | 05-2302 REXANT MEET

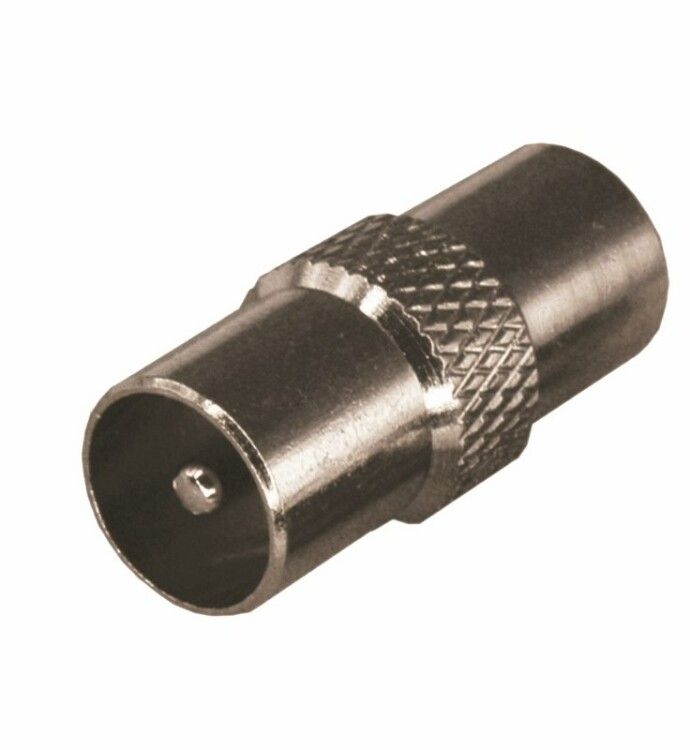

Переход штекер TV – штекер TV REXANT (артикулы 05-2302 и etm05-2302) - это простой и надёжный разъём для соединения двух коаксиальных телевизионных кабелей с волновым сопротивлением 75 Ом. Подходит для установки в бытовых и профессиональных системах эфирного, кабельного и спутникового телевидения.

Назначение и область применения

Переход штекер TV – штекер TV REXANT используется для удлинения или соединения двух телевизионных кабелей, у которых на обоих концах установлены штекеры. Он позволяет легко соединить кабель от антенны с кабелем, ведущим к телевизору, ресиверу или распределителю сигнала. Часто применяется при монтаже домашних ТВ-сетей, в многоквартирных зданиях, на объектах кабельного телевидения и при подключении спутниковых антенн.

Технические характеристики

• Тип соединителя: TV-штекер (F-разъём)
• Исполнение: штекер–штекер - оба контакта являются мужскими разъёмами
• Волновое сопротивление: 75 Ом - совместим с большинством современных ТВ-кабелей
• Частотный диапазон: 5 МГц – 862 МГц - поддерживает все аналоговые и цифровые ТВ-сигналы, включая DVB-T/T2 и спутниковое вещание
• Материал корпуса: металлический, никелированный биметалл (медная основа с никелевым покрытием) - повышает прочность и защищает от окисления
• Конструкция: прямолинейная - удобна для прокладки в узких местах
• Цвет: серебристый
• Количество выходов: один - соединяет два кабеля напрямую

Совместимость и монтаж

Переход штекер TV – штекер TV REXANT совместим с любыми коаксиальными кабелями типа RG-6, RG-59, RG-11 и другими, имеющими стандартный F-разъём. Для монтажа достаточно просто вкрутить штекеры кабелей в оба конца переходника - никаких инструментов не требуется. Убедитесь, что резьба на кабеле и переходнике совпадают (стандарт M20x1). Крепление осуществляется путём затяжки рукой - не используйте ключи, чтобы не повредить резьбу.

Безопасность и стандарты

Переход штекер TV – штекер TV REXANT соответствует требованиям к качеству передачи RF-сигнала в телевизионных сетях. Никелированное покрытие предотвращает коррозию, что делает изделие безопасным для длительной эксплуатации в помещениях и на улице. Однако не является герметичным - не рекомендуется использовать без защиты от осадков при наружном монтаже.

Преимущества

• Высокая проводимость благодаря медной основе - снижаются потери сигнала
• Никелированное покрытие - устойчиво к окислению, особенно важно во влажной среде
• Простота монтажа - не требует пайки, сверления или специального оборудования
• Универсальная совместимость - работает с любыми TВ-кабелями 75 Ом
• Металлический корпус - лучше экранирует помехи по сравнению с пластиковыми аналогами

Ограничения применения

• Не предназначена для работы под водой - не имеет защиты IP
• Не подходит для соединения кабелей с волновым сопротивлением 50 Ом - возможны отражения сигнала и потеря качества
• Не следует использовать в качестве ответвителя - он лишь соединяет два кабеля, не разделяя сигнал
• Запрещено применять с высоковольтными источниками питания - только для слаботочных ТВ-сигналов

Примеры использования

• Подключение антенны к телевизору через удлинительный кабель
• Объединение двух участков кабельного телевидения в квартире
• Соединение кабеля от спутниковой антенны с LNB и входом ресивера
• Временное решение при замене повреждённого кабеля без полной перепрошивки системы

Практические советы

• Перед подключением проверьте целостность резьбы на кабелях - повреждённая резьба вызывает плохой контакт и потерю сигнала
• Если переходник будет установлен на улице - закройте его термоусадочной трубкой или поместите в водонепроницаемый бокс
• Не перегибайте кабель рядом с переходником - это может нарушить внутреннюю экранную оплётку и увеличить уровень помех
• При использовании нескольких переходников подряд - суммарные потери сигнала могут стать значительными; оптимально - не более одного-двух последовательных соединений
• Артикулы 05-2302 и etm05-2302 - это один и тот же продукт, различаются только форматы номеров поставщика
