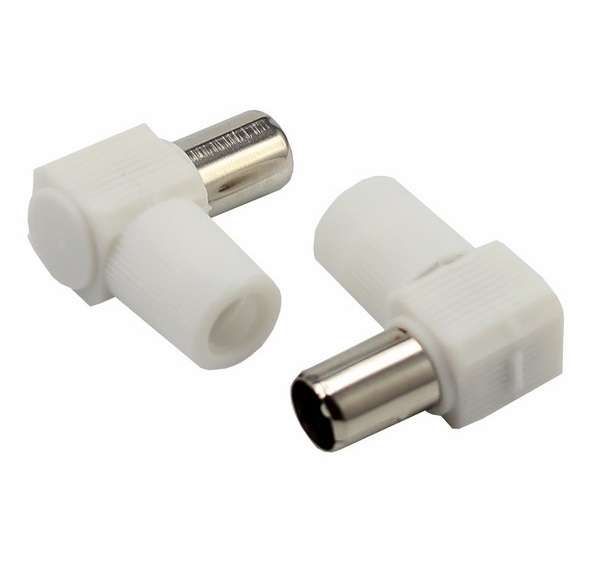

Разъем штекер TV угловой без пайки (уп.100шт) Rexant 05-2061 MEET

Разъем штекер TV угловой без пайки белый от REXANT (артикул 05-2061) - это компактный соединитель для телевизионного кабеля RG 6, позволяющий быстро и надежно подключить антенну, спутниковый ресивер или кабельное ТВ без пайки. Угловая форма обеспечивает удобство монтажа в плотных местах.

Назначение и область применения

Разъем штекер TV угловой без пайки белый используется для подключения коаксиального кабеля RG 6 к телевизионным устройствам: телевизорам, приставкам, модемам, усилителям сигнала. Подходит для эфирного, спутникового и кабельного телевидения. Применяется в жилых домах, офисах, на объектах видеонаблюдения и системах распределенного ТВ.

Технические характеристики

• Тип контакта: папа (штекер) - вставляется в гнездо на оборудовании
• Тип разъема: TV (F-тип) - стандартизированный интерфейс для телевизионных сигналов
• Угловое исполнение: да - угол между корпусом и кабелем 90°, снижает напряжение на кабеле в углах
• Способ подключения: винтовое соединение - фиксация центральной жилы и оплетки через зажимные винты
• Импеданс: 75 Ом - соответствует требованиям телевизионных систем, минимизирует потери сигнала
• Тип кабеля: RG 6 - совместим с кабелем этого типа, имеющим внешний диаметр ~6,8–7,5 мм
• Материал контактов: никелированная медь - устойчивость к окислению, хорошая проводимость
• Цвет корпуса: белый - визуально нейтральный, легко сочетается с бытовой техникой

Совместимость и монтаж

Разъем штекер TV угловой без пайки белый совместим только с кабелем RG 6. Для других типов (например, RG 59 или RG 11) требуется другой разъем. Монтаж выполняется за 2 шага:

1. Снимите внешнюю изоляцию кабеля RG 6, оголив центральную жилу (~4–5 мм) и оплетку (не более 10 мм).
2. Заведите кабель в разъем до упора, затяните винты: один - на центральной жиле, второй - на оплетке. Контроль: кабель не должен выскальзывать, контакт должен быть плотным.

Не требует пайки, инструмент - только отвертка. Готовый разъем можно использовать сразу после сборки.

Преимущества

• Экономия времени - нет необходимости паять, достаточно винтового зажима
• Высокая надежность соединения - металлический контакт с оплеткой предотвращает потерю экрана
• Угловая форма позволяет прокладывать кабель вдоль стен, в углах, за техникой без перегибов
• Никелированные контакты - долговечнее обычной меди, не темнеют и не теряют проводимость
• Стандартный F-разъем - совместим с любым современным телевизионным оборудованием

Ограничения применения

• Не предназначена для высоких частот выше 3 GHz - не подходит для некоторых спутниковых LNB с широкополосными сигналами
• Не рекомендуется для открытого монтажа на улице - корпус не имеет защиты IP, чувствителен к влаге
• Не совместим с кабелями толще RG 6 (например, RG 11) - возможен плохой контакт или повреждение винтов
• Не подходит для многожильных кабелей с мягкими центральными жилами - риск обрыва при затяжке

Примеры использования

• Подключение спутникового ресивера к антенне внутри квартиры
• Присоединение кабельного ТВ к телевизору в нише за тумбой
• Монтаж в распределительном щитке с ограниченным доступом
• Обход препятствий при прокладке кабеля вдоль батарей или труб

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен точно подходить под RG 6 (обычно 6,8–7,5 мм)
• Не перетягивайте винты - это может повредить центральную жилу или разрушить контакт
• Если кабель слишком мягкий, слегка закрутите оплетку вокруг центральной жилы перед введением в разъем
• Для наружного монтажа используйте герметичные переходники или запечатывайте место соединения термоусадкой
• Проверяйте качество связи: если есть помехи - возможно, плохо прижата оплетка или кабель не дошел до упора
