Адаптер Simon Connect CJ545U(FM) CJ546U(FM) на 1 RJ45, графит Simon K76-14

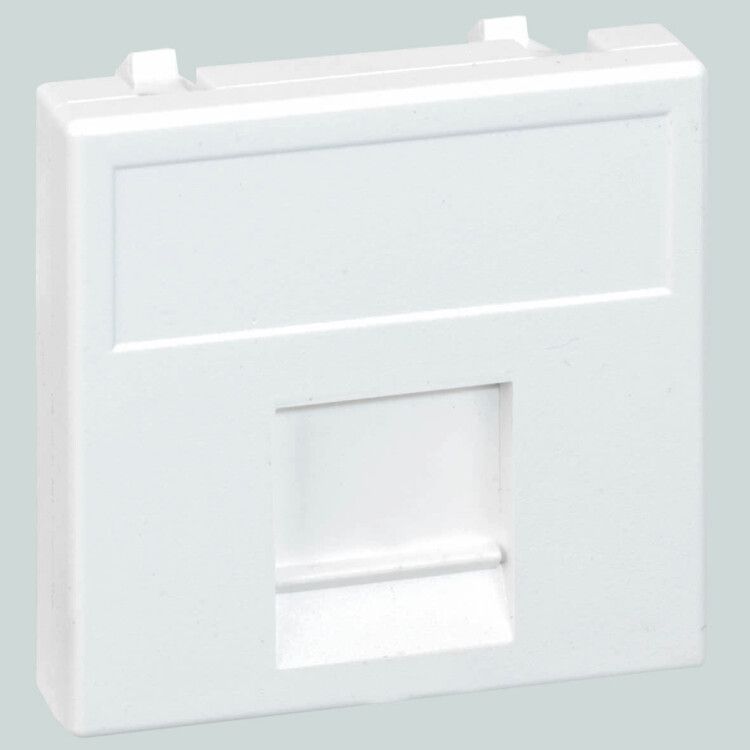

Адаптер на 1 RJ45 коннектор с защитной шторкой, модуль К45, графит, 45х45 мм, AMP(S110, SL110, SLt), Brand-Rex, RIT45 - это скрытый модуль для установки в панели и коробки, обеспечивающий защищённый доступ к сетевому порту. Подходит для монтажа в системах автоматизации, телекоммуникаций и офисных сетях. Производится компанией Simon под артикулом k76-14.

Назначение и область применения

Адаптер предназначен для установки одиночного RJ45-коннектора в стеновые или напольные распределительные коробки. Обеспечивает удобный и безопасный доступ к сети Ethernet, особенно там, где важна защита от случайного контакта или запыление. Применяется в промышленных панелях, серверных шкафах, офисных перегородках и системах умного здания. Подходит для монтажа в помещениях с нормальными условиями эксплуатации.

Технические характеристики

• Количество постов: 1 (один RJ45-разъём)
• Размеры: 45×45 мм - совместим с типовой модульной сетью К45
• Степень защиты: IP20 - предотвращает контакт с пальцами, но не защищает от брызг воды
• Материал корпуса: пластик, матовая поверхность - снижает блики, устойчив к царапинам
• Цвет: серый (графит) - соответствует стандартным цветовым решениям промышленных панелей
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Наличие шторки: да - закрывается при отсутствии вилки, защищает от пыли и посторонних предметов
• Поле для надписи: есть - позволяет пометить порт (например, “Сеть”, “IP-камера”)
• Способ монтажа: скрытый - монтируется внутрь панели, выступает только лицевая часть
• Тип крепления: захватное - фиксируется в отверстии за счёт пружинных лапок, без винтов
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Адаптер совместим со всеми модулями серии K45, включая продукцию AMP (S110, SL110, SLt) и Brand-Rex. Монтируется в стандартные прямоугольные отверстия 45×45 мм. Для установки достаточно вставить адаптер в проём до щелчка - захватные лапки самозакрепятся. Нельзя использовать с другими форматами (K20, K30, K60). Перед монтажом проверьте глубину коробки - внутри должна хватить места для провода и изгиба кабеля.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-77313241-08. Защита IP20 исключает риск прикосновения к токоведущим частям, но не предназначено для влажных помещений, улицы или мест с возможностью попадания жидкости. Материал корпуса - самозагасающий пластик, не поддерживающий горение.

Преимущества

• Шторка обеспечивает долговременную защиту от пыли - продлевает срок службы контактов
• Матовая поверхность не оставляет следов от пальцев и легко моется
• Поле для надписи упрощает обслуживание и диагностику сети
• Захватное крепление позволяет менять модуль без инструментов
• Совместимость с популярными сериями AMP и Brand-Rex снижает затраты на замену

Ограничения применения

• Не применяется во влажных средах (кухни, подвалы, улица) - IP20 недостаточен
• Не поддерживает высокую нагрузку - только для передачи данных, не для питания PoE+ выше 30 Вт без дополнительной защиты
• Не совместим с модулями других габаритов (K20/K60) - требует точного соответствия отверстия 45×45 мм
• Не рекомендован для частой перестановки - многократный демонтаж может повредить захватные лапки

Примеры использования

• Подключение терминалов управления на промышленном оборудовании
• Установка в панелях домашней автоматизации (умный дом)
• Фиксация портов в серверных шкафах для коммутаторов
• Монтаж в учебных классах, лабораториях, офисах с множеством сетевых устройств

Практические советы

• Перед монтажом убедитесь, что в коробке достаточно места для изгиба кабеля - минимальный радиус изгиба - 40 мм
• При использовании в пыльных условиях регулярно проверяйте состояние шторки - она должна свободно открываться
• Для маркировки используйте этикетки с клейкой основой - они лучше держатся на матовой поверхности
• Не используйте силу при установке - если адаптер не встаёт, проверьте размер отверстия и наличие деформаций
• Этот адаптер - часть системы Simon; для комплексного решения выбирайте другие элементы серии K45 от того же производителя
