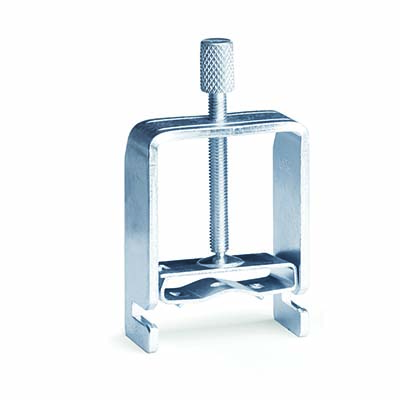

Кабельный зажим для подключения экрана (д.35) | ZCC35 DKC ДКС

Зажим кабельный для подключения экрана DKC (ДКС) zcc35 предназначен для надежного заземления экранирующей оплетки кабеля через шину 10×3 мм. Простая конструкция и фиксация на DIN-шину делают его удобным решением для сборки панелей управления, автоматизации и телекоммуникационных систем.

Назначение и область применения

Зажим кабельный для подключения экрана DKC (ДКС) zcc35 используется для создания низкоомного контакта между экраном кабеля и заземляющей шиной. Это снижает уровень электромагнитных помех, защищает чувствительную аппаратуру и повышает стабильность сигналов. Подходит для кабелей с металлической оплеткой или фольгированным экраном, применяемых в промышленной автоматике, системах связи, АСУ ТП, частотных преобразователях и измерительном оборудовании.

Технические характеристики

• Допустимый диаметр кабеля: до 35 мм - позволяет захватывать экраны кабелей среднего и крупного сечения
• Внутренний диаметр зажима: 35 мм - соответствует внешнему диаметру экрана, а не жилам кабеля
• Ширина ячейки: 36,2 мм - обеспечивает плотное прилегание к шине 10×3 мм
• Тип подключения: винтовое - надежная фixация без сварки или пайки
• Способ монтажа: на шину - крепится к стандартной DIN-шине 35 мм
• Рабочая температура: от +40 C до +80 C - ограниченный диапазон, требует учета условий установки
• Тип изделия: зажим для кабеля - исключительно для подключения экрана, не для силовых жил

Совместимость и монтаж

Зажим кабельный для подключения экрана DKC (ДКС) zcc35 совместим только с шинами формата 10×3 мм. Установка выполняется путем защелкивания на DIN-рейку - никаких инструментов не требуется. Для подключения экрана кабеля необходимо:

1. Снять изоляцию с конца кабеля так, чтобы экран был полностью открыт
2. Вставить экран внутрь зажима - он должен плотно прилегать ко всем стенкам
3. Затянуть винт до упора - проверить, что экран не выскакивает при легком усилии

Не используйте зажим для многожильных проводов или силовых жил - он не рассчитан на токопроведение, только на заземление экрана.

Ограничения применения

• Не применяйте при температуре ниже +40 C - материал теряет эластичность, возможен трещины
• Не используйте в условиях постоянного воздействия воды или химически активных сред - отсутствует защита IP
• Не подходит для кабелей с диаметром более 35 мм - экран не войдет в зажим
• Не заменяет полноценное заземление - работает только как точка подключения экрана к уже установленной шине

Примеры использования

• Подключение экрана UTP-кабеля в системах Ethernet в цехах с высокими ЭМП
• Фиксация экрана витой пары в частотных преобразователях Siemens или Allen Bradley
• Заземление экранированных кабелей датчиков в системах контроля технологических процессов
• Обеспечение EMC-совместимости в распределительных щитах с PLC-модулями

Практические советы

• Перед монтажом убедитесь, что экран кабеля не перегнут и не сплющен - это снижает площадь контакта
• Используйте зажим только после того, как шина уже закреплена на рейке - иначе сложно добиться равномерного давления
• Проверьте контакт после затяжки: попробуйте слегка потянуть экран - он не должен двигаться
• Для кабелей с двойным экраном (фольга+оплетка) подключайте только оплетку - фольгу можно не задействовать
• Если нужен зажим для меньших кабелей (до 20 мм), выбирайте другие модели серии - zcc35 не является универсальным
