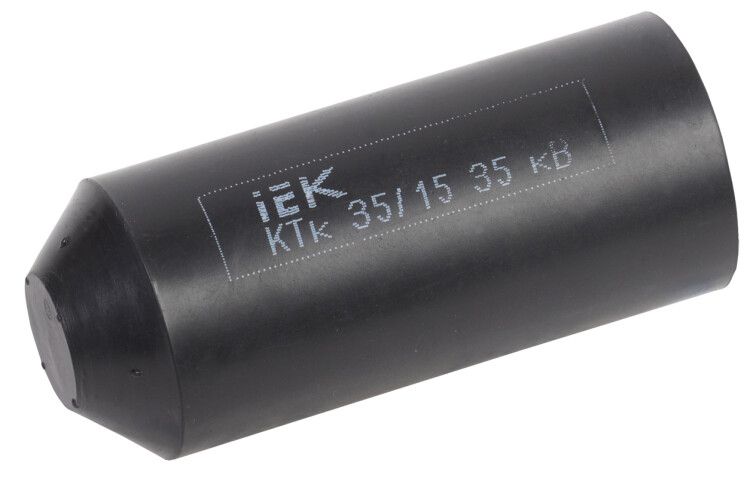

Капа термоусаживаемая КТк 35/15 35кВ | UMR-SM-3515-35KV IEK

Капа термоусаживаемая КТк 35/15 35кВ от IEK предназначена для изоляции и герметизации концов кабелей на напряжение до 35 кВ. Продукт сочетает надёжную защиту, простую установку и долгий срок службы - 30 лет - что делает её удобным решением для монтажников и инженеров, работающих со средневольтовыми сетями.

Назначение и область применения

Капа термоусаживаемая КТк 35/15 35кВ используется для защиты обрезанных концов силовых кабелей напряжением до 35 кВ. Она предотвращает попадание влаги, пыли и других внешних воздействий, сохраняя целостность изоляции. Подходит для временной консервации кабелей при хранении, транспортировке или подготовке к окончательной сборке. Также применяется на коммуникационных кабелях, где требуется повышенная герметичность.

Технические характеристики

• Номинальное напряжение: 35 кВ (35 000 В)
• Диаметр до усадки: 35 мм
• Диаметр после усадки: 15 мм
• Коэффициент усадки: 3:1 - материал сужается втрое при нагреве
• Общая длина после усадки: 85 мм
• Материал: полиолефин - эластичный, устойчивый к механическим нагрузкам
• Клеевой слой: да - обеспечивает герметичное прилегание к поверхности кабеля
• Рабочая температура: от –55 C до +125 C - выдерживает экстремальные условия
• Исполнение: среднестенная - баланс между прочностью и гибкостью
• Цвет: черный - стандартный цвет для высоковольтной изоляции
• Содержание галогенов: да - при горении выделяются галогенные газы, требует осторожного обращения в закрытых помещениях
• Срок службы: 30 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Капа термоусаживаемая КТк 35/15 35кВ совместима с кабелями, имеющими диаметр до 35 мм до усадки. После нагрева плотно обтягивает поверхность, образуя герметичную оболочку. Монтаж выполняется с помощью тепловой пушки или газовой горелки - равномерный прогрев по всей длине исключает перегрев и деформацию. Клеевой слой активируется при температуре выше 90 C, заполняя микронеровности и создавая водонепроницаемый шов. Убедитесь, что конец кабеля чистый, сухой и без заусенцев перед установкой.

Безопасность и стандарты

Капа соответствует требованиям к изоляции для кабельных систем до 35 кВ. Наличие клеевого слоя повышает уровень защиты от влаги, снижая риск пробоя. Однако продукт содержит галогены - при возгорании возможна выработка токсичных газов, поэтому не рекомендуется использовать в замкнутых пространствах без принудительной вентиляции. Сертификаты соответствия указываются в документации производителя IEK.

Преимущества

• Высокий коэффициент усадки 3:1 позволяет применять одну модель на широком диапазоне диаметров кабелей
• Клеевой слой гарантирует герметичность без дополнительных материалов
• Широкий температурный диапазон (-55…+125 C) подходит для холодных регионов и жарких помещений
• Долгий срок службы - 30 лет - снижает затраты на обслуживание
• Удобство монтажа: не требует специальных инструментов кроме тепловой пушки

Ограничения применения

• Не предназначен для постоянной эксплуатации на открытых участках без дополнительной защиты от УФ-излучения
• Содержание галогенов ограничивает использование в закрытых, плохо вентилируемых зонах (например, в тоннелях или шахтах без системы удаления газов)
• Не следует применять на кабелях с диаметром более 35 мм - не будет полноценной усадки
• Не подходит для кабелей с сильно неровной поверхностью - необходима предварительная подготовка

Примеры использования

• Герметизация конца кабеля ВВГнг-LS 3×120 при временном хранении на объекте
• Защита обрезанного конца кабеля ААБл-10 кВ перед подключением к распределительному устройству
• Консервация кабеля в условиях повышенной влажности (подземные камеры, коллекторы)
• Изоляция концов кабелей на трансформаторных подстанциях 10–35 кВ

Практические советы

• Перед монтажом проверьте внутренний диаметр кабеля - он должен быть меньше 35 мм, чтобы капа смогла полностью усесться
• Нагревайте равномерно, начиная с центра и двигаясь к краям - так избежите образования воздушных пузырей
• Не используйте открытый пламя - только контролируемый поток тепла (термопушка)
• После усадки осмотрите швы: они должны быть гладкими, без трещин и вздутий
• Храните капы в сухом месте, избегая прямого солнечного света - даже при наличии клея УФ-лучи могут ослабить материал
• Для кабелей с большим числом жил или сильными изгибами - предварительно обмотайте место соединения лентой для выравнивания поверхности
