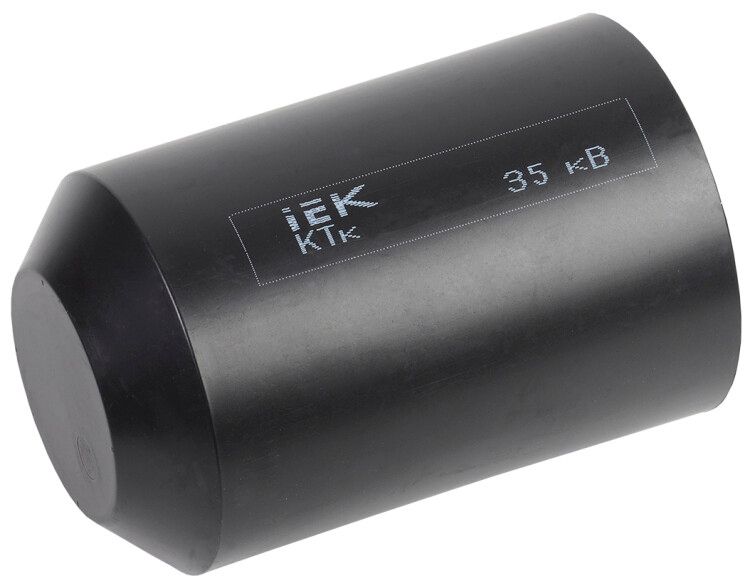

Капа термоусаживаемая КТк 100/45 35кВ | UMR-SM-10045-35KV IEK

Капа термоусаживаемая КТк 100/45 35кВ от IEK предназначена для надёжной изоляции и герметизации концов кабелей до 35 кВ. Благодаря клеевому слою и высокой степени усадки, эта капа обеспечивает долговечную защиту даже в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Капа термоусаживаемая КТк 100/45 35кВ используется для изоляции и герметизации обрезанных концов силовых кабелей напряжением до 35 кВ. Применяется при хранении, транспортировке и консервации кабельных линий, чтобы предотвратить попадание влаги, пыли и других внешних воздействий на открытую жилу. Подходит для кабелей с медными или алюминиевыми жилами, а также для коммуникационных проводов, требующих временной защиты.

Технические характеристики

• Диаметр до усадки: 100 мм — позволяет надевать на крупные кабельные концы
• Диаметр после усадки: 45 мм — плотно облегает изолированную часть кабеля
• Коэффициент усадки: 3:1 — обеспечивает равномерное сжатие без зазоров
• Номинальное напряжение: 35 кВ — рассчитана на работу в сетях среднего напряжения
• Рабочая температура: от –55 °C до +125 °C — выдерживает экстремальные условия
• Общая длина после усадки: 160 мм — достаточна для полноценного покрытия конца кабеля
• Материал: полиолефин — устойчив к старению, УФ-излучению и химическим веществам
• Клеевой слой: да — создаёт герметичный шов, исключает проникновение влаги
• Состав: без галогенов — при горении не выделяет токсичных газов
• Цвет: чёрный — соответствует стандартным цветовым решениям для кабельной арматуры
• Срок службы: 30 лет — гарантирует длительную эксплуатацию без замены

Совместимость и монтаж

Капа КТк 100/45 35кВ совместима с кабелями, имеющими наружный диаметр до 100 мм перед усадкой. Монтаж выполняется с помощью тепловой пушки или газовой горелки — нагрев равномерно сужает материал, активируя клеевой слой. Перед установкой необходимо зачистить конец кабеля, удалить влагу и грязь. После усадки проверьте целостность оболочки: она должна плотно прилегать без пузырей и складок.

Безопасность и стандарты

Капа выполнена из материалов без галогенов, что снижает риск образования ядовитых продуктов при возгорании. Соответствует требованиям к изоляции кабелей напряжением до 35 кВ, рекомендованным ГОСТ Р 50571 и международным нормам IEC 60684. Надёжная герметизация достигается благодаря однородному распределению клея внутри стенки.

Преимущества

• Высокая степень усадки (3:1) позволяет использовать одну модель на нескольких типах кабелей
• Клеевой слой обеспечивает не только изоляцию, но и полную герметичность
• Устойчивость к широкому диапазону температур делает её пригодной для использования в холодных регионах и в помещениях с высокой температурой
• Отсутствие галогенов повышает безопасность при аварийных ситуациях
• Долгий срок службы (30 лет) снижает затраты на обслуживание

Ограничения применения

• Не предназначен для постоянной эксплуатации в качестве основной изоляции кабеля — только для временной защиты концов
• Не следует применять на кабелях с диаметром более 100 мм — материал не сможет полностью охватить поверхность
• Запрещено использование при температурах ниже –55 °C — возможна потеря эластичности материала
• Не рекомендуется для монтажа в местах с механическими нагрузками — не является бронированным элементом

Примеры использования

• Герметизация концов кабеля ВВГнг-LS 3×95 перед транспортировкой на объект
• Защита обрезанных участков кабеля ААБл-10 кВ при ремонте линии
• Консервация запасных кабелей на складе в условиях высокой влажности
• Временная изоляция концов кабеля в подземных камерах до окончательного соединения

Практические советы

• Перед усадкой обязательно прогрейте капу равномерно — начинайте с центра, двигаясь к краям, чтобы избежать воздушных пузырей
• Убедитесь, что посадочный диаметр кабеля не превышает 100 мм — иначе капа не закроет всю поверхность
• Проверяйте наличие клея на внутренней стороне после усадки: он должен образовать сплошной слой без просветов
• Храните капы в сухом месте, избегая прямого солнечного света — хотя материал устойчив к УФ, длительное воздействие может снизить эластичность
• Для работы используйте только термофен с регулируемой температурой — слишком высокая температура может повредить материал
