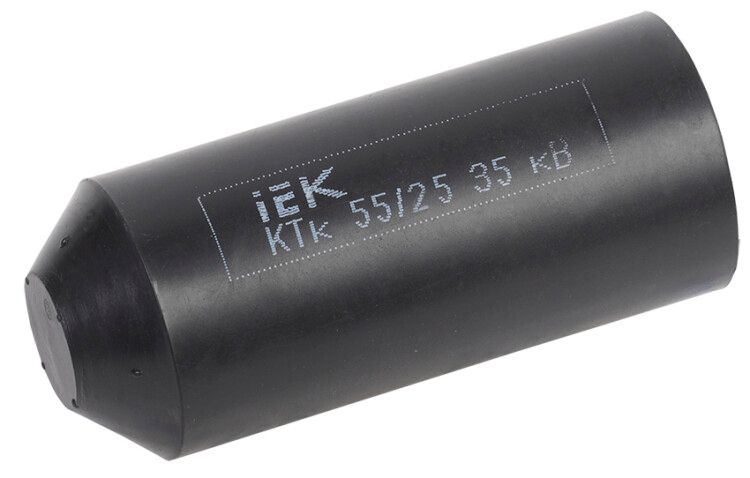

Капа термоусаживаемая КТк 55/25 35кВ | UMR-SM-5525-35KV IEK

Капа термоусаживаемая КТк 55/25 35кВ от IEK предназначена для изоляции и герметизации концов кабелей на напряжение до 35 кВ. Продукт сочетает надёжную защиту, долгий срок службы и простую установку за счёт клеевого слоя и коэффициента усадки 3:1.

Назначение и область применения

Капа термоусаживаемая КТк 55/25 35кВ используется для защиты обрезанных концов силовых кабелей напряжением до 35 кВ. Она предотвращает попадание влаги, пыли и других внешних воздействий, что особенно важно при хранении, транспортировке и консервации кабельной линии. Также применяется для временной изоляции концов перед окончательным монтажом или при ремонте.

Технические характеристики

• Диаметр до усадки: 55 мм — позволяет надевать на кабели большего сечения
• Диаметр после усадки: 25 мм — плотно облегает изолированный проводник
• Коэффициент усадки: 3:1 — обеспечивает равномерное сжатие без зазоров
• Номинальное напряжение: 35 кВ — соответствует требованиям для высоковольтных систем
• Длина после усадки: 105 мм — достаточна для надёжного перекрытия места реза
• Рабочая температура: от –55 °C до +125 °C — выдерживает экстремальные условия
• Клеевой слой: да — создаёт герметичный шов без дополнительных материалов
• Материал: полиолефин — устойчив к УФ, маслам, химикатам
• Состав: без галогенов — при горении не выделяет токсичных газов
• Цвет: чёрный — стандартная цветовая маркировка для высоковольтной изоляции
• Срок службы: 30 лет — рассчитана на длительную эксплуатацию в условиях сети
• Исполнение: среднестенная — оптимальная толщина стенки для баланса прочности и гибкости

Совместимость и монтаж

Капа КТк 55/25 35кВ совместима с кабелями, имеющими диаметр оболочки до 55 мм. После усадки плотно фиксируется на изоляции жилы диаметром около 25 мм. Монтаж выполняется с помощью тепловой пушки или газовой горелки — нагрев равномерно распределяет материал и активирует клеевой слой. Перед установкой необходимо удалить острые края кабеля, зачистить поверхность и просушить место соединения. Нагрев начинают с центра изделия, двигаясь к краям, чтобы исключить образование воздушных пузырей.

Безопасность и стандарты

Капа термоусаживаемая КТк 55/25 35кВ изготовлена из материала без галогенов, что снижает риск образования ядовитых продуктов при возгорании. Соответствует требованиям к изоляции высоковольтных кабелей, применяемым в энергетической отрасли России. Герметизация с клеевым слоем соответствует нормам по защите от влаги и механическому повреждению.

Преимущества

• Высокая степень герметизации благодаря клеевому слою — не требует дополнительной проклейки
• Устойчивость к широкому диапазону температур — работает даже в холодных регионах и в помещениях с повышенной температурой
• Долгий срок службы — 30 лет гарантирует минимальное обслуживание
• Легкий монтаж — достаточно одного источника тепла, нет необходимости в специальных инструментах
• Экологичный состав — безопасен для окружающей среды и персонала

Ограничения применения

• Не предназначен для постоянной эксплуатации в качестве основной изоляции кабельной муфты — только для временного или завершающего покрытия конца
• Не рекомендуется использовать на кабелях с диаметром оболочки более 55 мм — возможен недостаточный контакт
• Требует точного соблюдения температуры нагрева — перегрев может вызвать деформацию или прожиг
• Не подходит для мест с постоянными вибрациями или механическими нагрузками — требуется дополнительная защита

Примеры использования

• Закрытие концов кабеля 35 кВ при подготовке к прокладке в траншее
• Герметизация обрезанных участков кабеля на подстанциях перед тестированием
• Защита концов кабелей на объектах с ограниченным доступом — например, в коллекторах или тоннелях
• Временная изоляция при аварийном отключении линии до замены муфты

Практические советы

• Перед монтажом проверьте, что диаметр кабеля не превышает 55 мм — иначе капа не будет надеваться
• Используйте термофен с регулировкой температуры — слишком высокая температура повредит материал
• Нагревайте равномерно, начиная с середины изделия — так клей распределится лучше
• После усадки осмотрите край — он должен быть полностью закрыт, без трещин и вздутий
• Храните капы в сухом месте, избегая прямого солнечного света — хотя материал устойчив к УФ, длительное воздействие снижает эластичность
• Для кабелей с металлической оболочкой используйте дополнительно заземление — сама капа не обеспечивает электрическое заземление
