Суппорт 2мод. BRAVA сл. кость (для СП) ДКС 75020SL

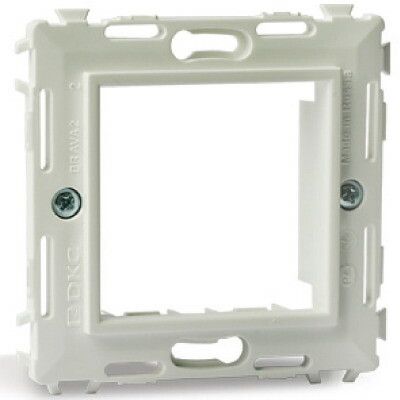

Каркас 2 модуля, слоновая кость, RAL9001 от DKC (ДКС) - это компактный пластиковый корпус для установки двух устройств управления и индикации серии Brava в стеновые коробки. Артикул 75020sl обеспечивает надежную фиксацию и совместимость с системой Brava, сохраняя эстетичный вид при горизонтальном или вертикальном монтаже.

Назначение и область применения

Каркас 2 модуля, слоновая кость, RAL9001 предназначен для монтажа электроустановочных изделий (ЭУИ) серии Brava внутри встраиваемых коробок. Подходит для установки в жилые, офисные и промышленные помещения. Используется там, где требуется компактная и аккуратная сборка двух элементов - например, кнопок, переключателей, светильников или индикаторов. Каркас устанавливается в коробки типа PDD-N60 и аналогичные, обеспечивая четкую фиксацию и доступ к контактам сзади.

Технические характеристики

• Габаритные размеры: 43×43×19 мм
• Количество постов: 2
• Материал: пластик без галогенов
• Цвет: слоновая кость (RAL 9001)
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, не герметичен против воды
• Способ монтажа: винтовое крепление
• Оrientация: можно монтировать как горизонтально, так и вертикально
• Климатическое исполнение: УХЛ4 - температурный диапазон от −25C до +40C, допустима повышенная влажность
• Покрытие: отсутствует - поверхность матовая, не имеет антикоррозийного или декоративного слоя

Совместимость и монтаж

Каркас 2 модуля, слоновая кость, RAL9001 совместим исключительно с ЭУИ серии Brava. Устройства Brava защелкиваются внутрь каркаса с задней стороны - для этого необходимо свободное пространство за коробкой. Для правильной установки:

• диаметр встраиваемой коробки должен быть 65–68 мм;
• минимальная глубина коробки - 40 мм;
• при установке нескольких каркасов рядом - межосевое расстояние между центрами коробок - 71 мм.

Каркасы можно соединять друг с другом через специальные выступы и пазы - это позволяет собирать многосекционные блоки без зазоров. Крепится на саморезы через боковые отверстия - требуются шурупы подходящего размера (не входят в комплект).

Безопасность и стандарты

Материал каркаса соответствует требованиям RoHS - не содержит галогенов, что снижает риск образования токсичных веществ при возгорании. Степень защиты IP40 гарантирует безопасность от случайного контакта с токоведущими частями, но не предназначена для влажных сред или мест с возможностью попадания жидкости. Применяется только в сухих помещениях.

Преимущества

• Форм-фактор оптимизирован под серию Brava - точная посадка без люфтов
• Поддержка комбинирования нескольких каркасов - удобно для группового монтажа
• Работает в широком температурном диапазоне (УХЛ4) - подходит для большинства условий в России
• Цвет RAL9001 хорошо сочетается с белыми и светло-серыми интерьерами
• Отсутствие покрытия повышает долговечность - материал не трескается и не отслаивается

Ограничения применения

• Не используется в условиях высокой влажности, на улице или в сырых помещениях - IP40 недостаточна для защиты от воды
• Не совместим с другими сериями ЭУИ кроме Brava - нельзя использовать с продукцией Legrand, Schneider, ABB и др.
• Требует минимальной глубины коробки 40 мм - не подходит для старых или тонких стеновых ниш
• Не рассчитан на нагрузки выше стандартных - не применяется для тяжелых силовых аппаратов

Примеры использования

• Управление освещением: два клавишных выключателя в одной рамке
• Контроль оборудования: кнопка запуска + индикатор состояния на станке
• Жилое помещение: двойная розетка с USB и выключатель света в одном блоке
• Общественные зоны: группа кнопок вызова/сигнализации в лифте или коридоре

Практические советы

• Перед монтажом проверьте глубину и диаметр коробки - даже 1–2 мм недостатка сделают установку невозможной
• При использовании нескольких каркасов - соблюдайте шаг 71 мм между центрами, чтобы избежать перекоса
• Закручивайте винты равномерно - перегрузка может деформировать пластиковую основу
• Не используйте этот каркас вместо распределительной коробки - он лишь фиксирует устройства, не обеспечивает изоляцию проводов
• При замене старого каркаса - сверьте цвет RAL9001 с существующим оформлением, чтобы избежать контрастов
