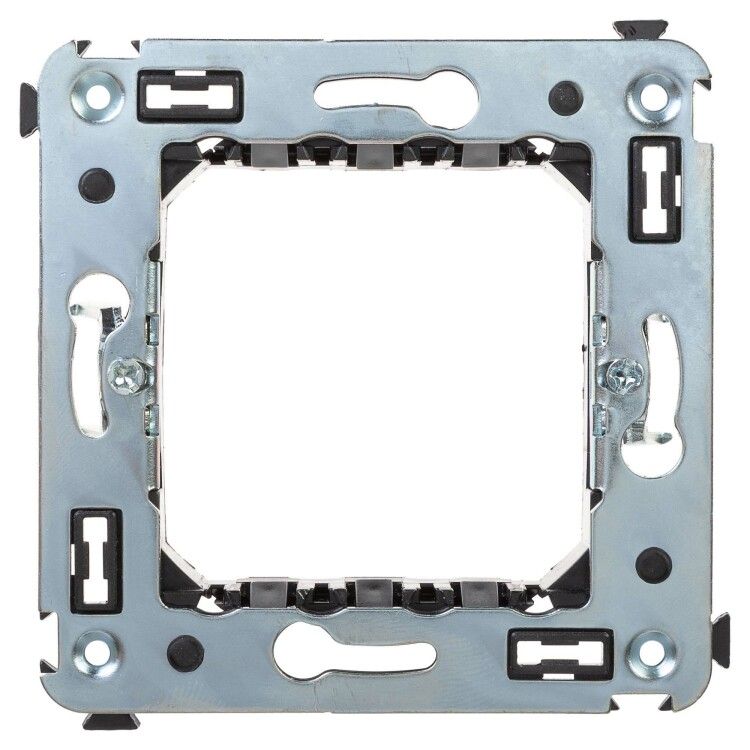

Каркас СП с лапками для монтажа модульных Avanti DKC 4400802 ДКС

Каркас с лапками для монтажа модульных в стену, под 2 модуля от DKC (ДКС), артикул 4400802 - металлический основной элемент для сборки двухмодульных электроустановочных изделий типа Avanti. Подходит для скрытой установки в стену, обеспечивает жесткую фиксацию и совместим с стандартными распределительными коробками 60 мм.

Назначение и область применения

Каркас используется для монтажа модульных устройств - выключателей, розеток, терморегуляторов, умных систем - внутри стены. Предназначен исключительно для скрытой установки. Подходит для новых и реконструируемых объектов, где требуется компактная и надежная база под два модуля. Может применяться в жилых, офисных и промышленных помещениях.

Технические характеристики

• Количество модулей: 2 по горизонтали
• Габаритные размеры: 70,9 × 70,9 × 17 мм
• Материал корпуса: сталь
• Цвет: серый
• Способ монтажа: распорные лапки + винты
• Оrientация: горизонтальная и вертикальная
• Совместимость с распределительной коробкой: да, 60 мм
• Способ крепления модульных вставок: с передней стороны
• Содержание галогенов: есть
• Защитное покрытие: прочее (не указано подробно, но обеспечивает антикоррозийную стойкость)

Совместимость и монтаж

Каркас совместим со всеми модульными вставками стандарта Avanti, имеющими два модуля. Для установки необходимо:

• Вырезать в стене отверстие под распределительную коробку 60 мм;
• Закрепить каркас с помощью распорных лапок - они автоматически фиксируются при затяжке винтов;
• Подключить провода через заднюю часть каркаса до монтажа вставок;
• Вставить модули спереди - они защелкиваются на направляющие.

Работает как в бетоне, так и в кирпиче. Учитывайте толщину штукатурки - глубина каркаса всего 17 мм, поэтому не допускайте перекрытия винтов или лапок отделочным слоем.

Преимущества

• Двухспособный монтаж - лапки обеспечивают быстрое закрепление, винты - дополнительную надежность;
• Стандартные размеры позволяют использовать с любыми распространёнными модулями Avanti;
• Горизонтальный и вертикальный монтаж - гибкость расположения в зависимости от проекта;
• Жесткая стальная конструкция предотвращает деформацию при нагрузках;
• Комплектуется винтами - ничего дополнительно покупать не нужно.

Ограничения применения

• Не подходит для открытой установки - только скрытая монтажная система;
• Не рассчитан на высокие механические удары - не используйте в местах с риском повреждений (например, в цехах с транспортом);
• Содержит галогены - не применяйте в условиях повышенных требований к экологической безопасности (например, в детских учреждениях по нормам EN 50575);
• Глубина 17 мм ограничивает использование с толстыми модулями или устройствами с крупными внутренними компонентами - проверьте соответствие по чертежам производителя вставок.

Примеры использования

• Две розетки в одной точке на кухне;
• Выключатель света + розетка в спальне;
• Термостат + датчик температуры в системе “умный дом”;
• Два модуля управления освещением в коридоре.

Практические советы

• Перед монтажом проверьте, что отверстие в стене точно соответствует 60 мм - иначе каркас не войдет в коробку;
• Не затягивайте винты слишком сильно - это может деформировать лапки и нарушить герметичность;
• Если стена из легкого бетона или гипсокартона - используйте дополнительные анкеры для усиления;
• При вертикальном монтаже убедитесь, что нижние лапки плотно прилегают к стене - иначе возможен люфт;
• Каркас 4400802 от DKC (ДКС) - один из самых популярных в серии Avanti; всегда сверяйтесь с каталогом, чтобы выбрать правильные вставки.
