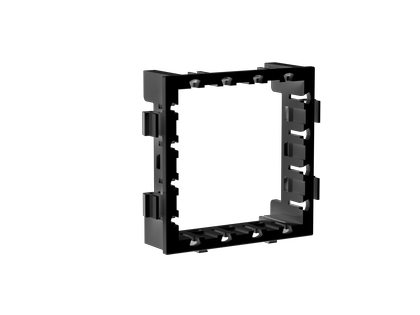

Каркас 2мод. Avanti для "In-liner Front" черн. DKC 4402812 ДКС

Каркас для модульных бытовых коммутационных аппаратов, 2 модульный, черный от DKC (ДКС) - основной элемент сборки распределительного щита, предназначенный для фиксации двух стандартных модульных устройств. Артикул 4402812 совместим с механизмами серии Avanti и подходит как для жилых, так и для промышленных объектов.

Назначение и область применения

Каркас для модульных бытовых коммутационных аппаратов, 2 модульный, черный используется для установки и удержания автоматических выключателей, УЗО, реле напряжения и других модульных устройств шириной 17,5 мм каждый. Подходит для монтажа в щитках с DIN-рейкой - как в квартирах, так и на производстве. Благодаря компактным размерам и универсальной ориентации, его удобно использовать даже в ограниченном пространстве.

Технические характеристики

• Количество модулей: 2 (поддерживает два устройства по 17,5 мм каждое)
• Габаритные размеры: 53,3 × 53,3 × 18,1 мм
• Материал: термопласт - устойчив к перегреву и механическим нагрузкам
• Цвет: черный
• Способ монтажа: защелкивание на DIN-рейку
• Оrientация: горизонтальная и вертикальная - позволяет гибко располагать каркас в щите
• Способ монтажа модульных вставок: с передней стороны - доступ к устройствам без демонтажа каркаса
• Состав: без галогенов - безопасен при возгорании, соответствует экологическим нормам
• Совместимость с кабель-каналом: да - легко интегрируется в систему управления проводкой

Совместимость и монтаж

Каркас для модульных бытовых коммутационных аппаратов, 2 модульный, черный совместим со всеми стандартными модульными механизмами серии Avanti и аналогичными изделиями по ГОСТ Р 50030.2. Он фиксируется на DIN-рейке типа TS35/7,5 или TS35/15 путём защелкивания - достаточно плотно прижать до характерного щелчка. Для замены или обслуживания устройства не требуется снимать весь каркас - достаточно открыть лицевую часть.

Безопасность и стандарты

Материал каркаса - термопласт без галогенов - снижает риск выделения токсичных веществ при нагреве или возгорании. Соответствует требованиям безопасности для внутренних электроустановок. Применяется в соответствии с правилами ПУЭ и IEC 61439-1.

Преимущества

• Универсальная ориентация - можно монтировать как горизонтально, так и вертикально, что экономит место в щите
• Фиксация защелкиванием - монтаж занимает несколько секунд, не требует инструментов
• Доступ к механизмам спереди - упрощает диагностику и замену без разборки всей конструкции
• Экологичный материал - не содержит хлора и брома, безопасен для людей и окружающей среды
• Стандартные размеры - идеально подходит для типовых щитов и кабель-каналов

Ограничения применения

• Не предназначен для установки вне закрытых щитов - не имеет собственной степени защиты IP
• Подходит только для устройств шириной 17,5 мм; не поддерживает модули большего размера (например, 22,5 мм)
• Не рассчитан на внешнюю эксплуатацию - не защищен от влаги, пыли и температурных колебаний
• Работает только с DIN-рейкой - несовместим с креплением на саморезы или клеевые основания

Примеры использования

• Установка двух УЗО в квартирном щитке
• Монтаж автомата + реле напряжения в офисном помещении
• Сборка распределительного щита на производственном участке с использованием кабель-канала
• Дизайн-решение в современных интерьерах - чёрный цвет гармонирует с эстетикой серии Avanti

Практические советы

• Перед монтажом проверьте, чтобы ширина установленных устройств не превышала 35 мм (2×17,5 мм)
• При вертикальной установке убедитесь, что кабели не перегибаются и не давят на задние контакты
• Для удобства обслуживания рекомендуется оставлять минимум 10–15 мм свободного места вокруг каркаса
• Каркас для модульных бытовых коммутационных аппаратов, 2 модульный, черный от DKC (ДКС) лучше заказывать в паре с рамками и механизмами серии Avanti - они проектировались как единая система
• Артикул 4402812 - оптимальный выбор, если нужен компактный, надёжный и эстетичный элемент для щита с дизайнерской отделкой
