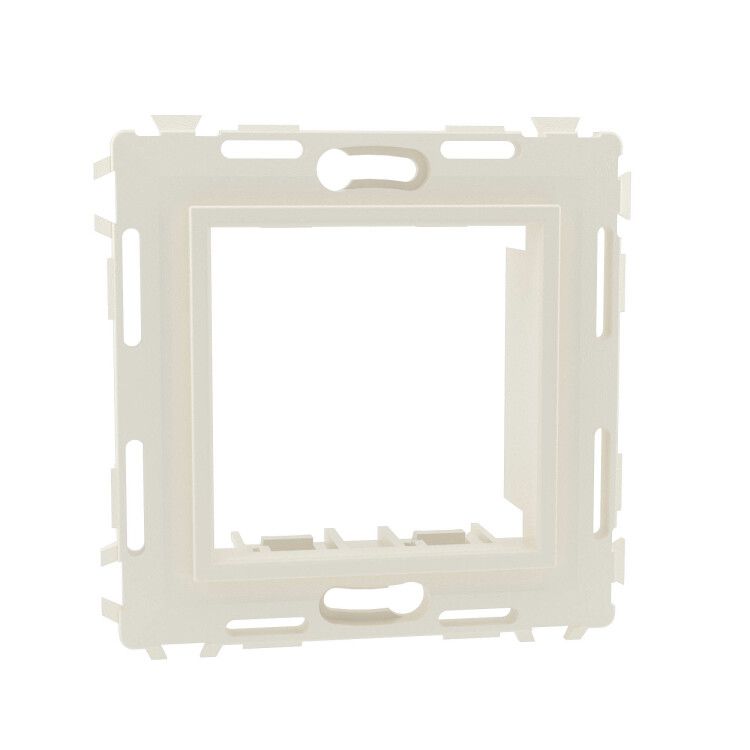

Каркас на 2 модуля (одноместный) без лапок. белый. RAL9010 | 75023W DKC ДКС

Каркас на 2 модуля (одноместный) без лапок, белый, RAL9010 от DKC (ДКС) - это элемент крепления для монтажа устройств серии Brava в стеновые коробки. Артикул 75023w обеспечивает надежную фиксацию двух модулей в одном корпусе с горизонтальной ориентацией, подходящий для скрытой установки.

Назначение и область применения

Каркас на 2 модуля (одноместный) без лапок, белый, RAL9010 предназначен для установки электроустановочных изделий (ЭУИ) серии Brava внутри стеновых или потолочных коробок. Подходит для монтажа выключателей, розеток, термостатов и других компактных устройств в жилых, офисных и промышленных помещениях. Используется исключительно в системах скрытой проводки.

Технические характеристики

• Количество модулей: 2 (одноместный каркас для двух устройств)
• Габаритные размеры: 43×43×19 мм
• Материал: пластик без галогенов - безопасен при возгорании, не выделяет токсичных паров
• Цвет: белый, матовое покрытие - не бликуют, легко сочетается с отделкой
• Степень защиты IP40 - предотвращает доступ твердых частиц крупнее 1 мм, не защищает от воды
• Способ монтажа: винтовое крепление к коробке
• Ориентация: только горизонтальная
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, умеренный климат с повышенной влажностью
• Исполнение: скрытой установки - не предназначен для открытой проводки

Совместимость и монтаж

Каркас совместим только с ЭУИ серии Brava - устройства защелкиваются внутрь каркаса сзади. Для установки требуется встраиваемая коробка с диаметром 65–68 мм и глубиной не менее 40 мм. Межосевое расстояние между центрами соседних коробок при многократной установке - 71 мм. Каркас можно соединять с другими аналогичными элементами через специальные выступы и пазы для формирования блоков из нескольких модулей. Крепится винтами - требует предварительного сверления отверстий в коробке.

Безопасность и стандарты

Материал каркаса не содержит галогенов, что соответствует требованиям экологической безопасности при пожаре. Соответствует нормам для внутреннего монтажа в зонах с невысокой степенью опасности. IP40 обеспечивает базовую защиту от контакта с инструментами и мелкими предметами, но не заменяет герметичную защиту - не используется во влажных помещениях без дополнительной изоляции.

Преимущества

• Фиксация ЭУИ Brava происходит без дополнительных креплений - просто защелкивается
• Матовая поверхность снижает блики и лучше маскирует следы пальцев
• Возможность сборки блоков из нескольких каркасов - удобно для группового управления
• Небольшая толщина (19 мм) позволяет использовать даже в тонких перегородках
• Отсутствие галогенов - безопасно для здоровья и окружающей среды

Ограничения применения

• Не подходит для вертикальной установки - ориентация строго горизонтальная
• Не применяется в условиях высокой влажности, на улице или в сырых помещениях - IP40 недостаточен
• Только для коробок диаметром 65–68 мм - не совместим с коробками меньшего или большего размера
• Не поддерживает монтаж ЭУИ других серий - только Brava
• Требует точного соблюдения глубины коробки (минимум 40 мм) - иначе невозможно закрепить механизм

Примеры использования

• Две розетки в одной коробке в спальне или детской комнате
• Выключатель света + розетка в коридоре
• Термостат + кнопка управления освещением в офисе
• Группа из трех каркасов под три выключателя в длинном коридоре

Практические советы

• Перед монтажом проверьте диаметр и глубину коробки - отклонение даже на 1 мм может помешать установке
• При сборке нескольких каркасов используйте выступы и пазы - они обеспечивают точную алфавитную выравнивание
• Не затягивайте винты слишком сильно - пластик может треснуть
• Работайте с ЭУИ Brava - другие модели не защелкнутся и будут шататься
• При использовании в старых домах - убедитесь, что коробка не деформирована и имеет ровные края
