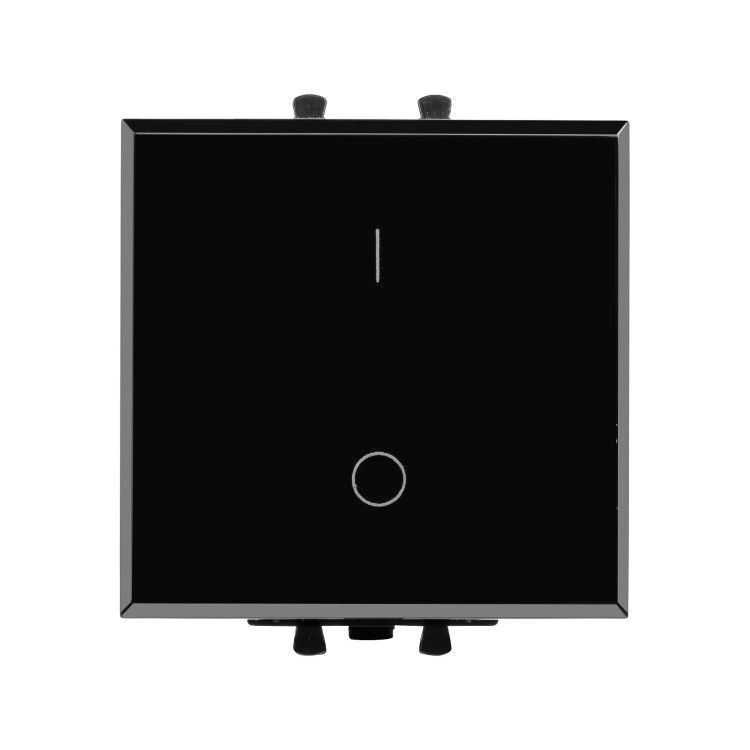

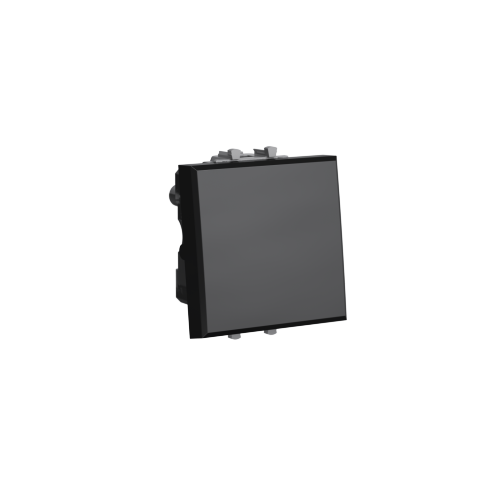

Выключатель двухполюсный одноклавишный модульный, "Avanti", "Черный квадрат", 2 модуля | 4402222 DKC ДКС

Выключатель двухполюсный одноклавишный модульный DKC Avanti (арт. 4402222) предназначен для коммутации цепей освещения в бытовых и промышленных условиях. Его компактная форма, черный глянцевый корпус и двухполюсная схема обеспечивают безопасное и эстетичное управление нагрузкой до 16 А.

Назначение и область применения

Выключатель двухполюсный одноклавишный модульный DKC Avanti (арт. 4402222) используется для отключения фазного и нулевого провода одновременно. Подходит для управления светильниками, группами освещения и другими нагрузками до 16 А. Применяется в жилых домах, офисах, торговых помещениях и на промышленных объектах, где требуется повышенная безопасность за счет разрыва обоих проводников. Особенно эффективен там, где важна точная изоляция цепи - например, при обслуживании оборудования или замене ламп.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 230 В переменного тока
• Количество полюсов: 2
• Количество модулей: 2 (стандартный шаг 17,5 мм)
• Способ монтажа: скрытая установка в распределительную коробку или DIN-рейку
• Способ подключения: винтовые зажимы (зажимной момент до 0,8 Нм)
• Степень защиты: IP20 - защита от доступа пальцами, но не от воды и пыли
• Габариты: 44,9 × 44,9 × 36,9 мм
• Материал корпуса: термопласт, безгалогенный
• Отделка: глянцевый черный цвет
• Тип управления: клавишный переключатель
• Комплектация: механизм с декоративной накладкой

Совместимость и монтаж

Выключатель двухполюсный одноклавишный модульный DKC Avanti (арт. 4402222) совместим с системами крепления In-liner Aero и In-liner Front. Устанавливается в стандартные монтажные коробки глубиной не менее 40 мм. Для монтажа используйте винтовое крепление - затяжка клемм должна выполняться отверткой с плоским лезвием, усилие не более 0,8 Нм. Перед подключением обязательно отключите питание. Кабели зачищают на 8–10 мм; допускается подключение медных жил сечением до 2,5 мм2. Не рекомендуется использовать многожильные провода без наконечников - возможен контактный нагрев.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и IEC 60669-1. Материал корпуса не содержит галогенов - при возгорании не выделяет токсичных паров. Конструкция исключает случайный доступ к токоведущим частям благодаря IP20. Отличается механической прочностью: клавиша рассчитана на 10 000 циклов включения/выключения. Подходит для работы в температурном диапазоне от −25 C до +40 C.

Преимущества

• Разрыв двух полюсов повышает безопасность при обслуживании - полностью отключает цепь
• Глянцевый черный цвет гармонирует с современным дизайном интерьера
• Компактные размеры позволяют размещать несколько устройств в одной коробке
• Зажимы с четко выраженной фиксацией снижают риск ослабления контакта со временем
• Материал без галогенов соответствует экологическим нормам и безопасен для закрытых помещений

Ограничения применения

Выключатель двухполюсный одноклавишный модульный DKC Avanti (арт. 4402222) нельзя использовать в условиях повышенной влажности, на улице или в помещениях с постоянным воздействием воды - степень защиты IP20 не обеспечивает герметичность. Не предназначен для управления мощными двигателями, светодиодными лентами с импульсными драйверами или нагрузками выше 16 А. Также не подходит для установки в открытую проводку - требует скрытой монтажной коробки. Не имеет подсветки - в темноте положение клавиши невозможно определить визуально.

Примеры использования

• Управление двумя группами потолочных светильников в ванной комнате
• Отключение освещения в мастерской через разрыв фазы и нуля для безопасности при ремонте
• Коммутация света в коридоре с несколькими лампами, подключенными параллельно
• Интеграция в дизайн-проекты с минимализмом - черный квадратный элемент хорошо сочетается с белыми стенами и металлическими деталями

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - для 16 А лучше использовать медный провод 2,5 мм2 и выше
• При использовании в старых домах с алюминиевой проводкой - обязательно используйте переходные наконечники
• Не смешивайте этот выключатель с изделиями других серий в одном блоке - различаются формы и глубины крепления
• Для удобства монтажа в плотных коробках предварительно соберите механизм с накладкой вне шкафа
• Если нужна подсветка - выбирайте другую модель: данный выключатель не предусматривает ее наличие
