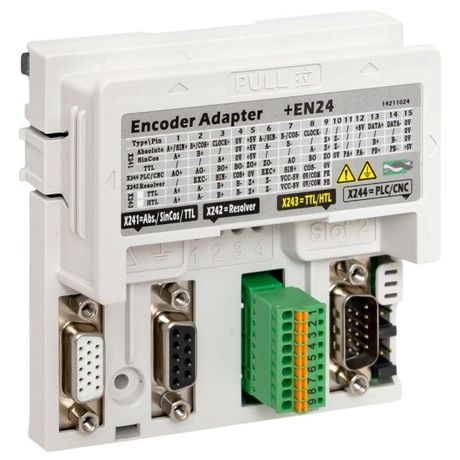

Карта расширения для подключения энкодера Absolute/SinCos/TTL/HTL/Resolver преобразователя частоты PRO-Drive PD-500 | PD-500-ACC-EN24 EKF

Карта расширения для подключения энкодера Absolute/SinCos/TTL/HTL/Resolver - это модуль для расширения функциональности преобразователей частоты EKF PRO-Drive 500, позволяющий подключать различные типы энкодеров и обеспечивать точную обратную связь по положению и скорости. Артикул pd-500-acc-en24 предназначен для систем автоматизации, где требуется высокая точность управления.

Назначение и область применения

Карта расширения для подключения энкодера Absolute/SinCos/TTL/HTL/Resolver используется для подключения датчиков обратной связи к преобразователям частоты EKF PRO-Drive 500. Она позволяет получать сигналы от различных типов энкодеров - абсолютных, Sin/Cos, TTL, HTL и резольверов - и передавать их контроллеру для точного регулирования скорости и угла поворота двигателя. Применяется в системах с требовательными задачами: ЧПУ-станках, робототехнике, конвейерных линиях, подъёмниках и других устройствах, где важна позиционная точность.

Технические характеристики

• Поддерживаемые типы энкодеров: Absolute, Sin/Cos, TTL, HTL, Resolver
• Интеграция с преобразователями частоты серии EKF PRO-Drive 500
• Работает совместно с протоколами Modbus, CANopen, PROFInet, EtherCAT через основной устройство
• Не содержит собственного питания - питается от шины преобразователя
• Максимальная частота входного сигнала зависит от типа энкодера и настроек прошивки

Совместимость и монтаж

Карта расширения для подключения энкодера Absolute/SinCos/TTL/HTL/Resolver (артикул pd-500-acc-en24) устанавливается исключительно в слот расширения преобразователей частоты EKF PRO-Drive 500. Подключение осуществляется через специальный разъём на плате контроллера. Монтаж выполняется при выключенном питании. Кабель энкодера подключается к клеммнику карты - полярность и тип сигнала должны соответствовать требованиям выбранного датчика. Для работы с резольверами требуется предварительная настройка коэффициентов масштабирования в параметрах преобразователя.

Безопасность и стандарты

Карта расширения для подключения энкодера Absolute/SinCos/TTL/HTL/Resolver соответствует нормам EMC и безопасности, применяемым к промышленному оборудованию. Установка и эксплуатация возможны только в рамках допущенных условий для преобразователей EKF PRO-Drive 500. Напряжение питания и уровни сигналов не выходят за рамки класса защиты IP20.

Преимущества

• Поддерживает пять типов энкодеров - замена нескольких моделей одной картой
• Обеспечивает стабильную работу даже при помехах благодаря фильтрации входных сигналов
• Не требует внешнего источника питания - снижает количество компонентов в системе
• Готова к работе сразу после установки - настройка происходит через программное обеспечение преобразователя

Ограничения применения

• Не работает самостоятельно - только с преобразователями EKF PRO-Drive 500
• Не поддерживает аналоговые датчики температуры - для них используются другие модули
• Не предназначена для использования вне закрытых щитов - степень защиты IP20 не защищает от пыли и брызг
• Требуется правильный выбор типа энкодера в настройках; неверный выбор приведёт к потере сигнала

Примеры использования

• ЧПУ-станок с абсолютным энкодером - точное позиционирование осей
• Линия резки металла с Sin/Cos-датчиком - плавное управление скоростью
• Автоматический конвейер с HTL-энкодером - контроль оборотов и синхронизация
• Электропривод подъёмника с резольвером - надёжная работа в условиях вибраций

Практические советы

• Перед установкой проверьте, что ваш преобразователь EKF PRO-Drive 500 имеет свободный слот расширения
• Выбирайте энкодер с подходящим напряжением питания и типом выхода - не все TTL/HTL совместимы без уровня согласования
• При использовании резольверов убедитесь, что в настройках заданы правильные значения числа пар полюсов
• Используйте экранированные кабели для длинных линий - особенно при работе с Sin/Cos и резольверами
• После подключения всегда запускайте диагностику энкодера через меню преобразователя - это покажет наличие сигнала и качество его формы
