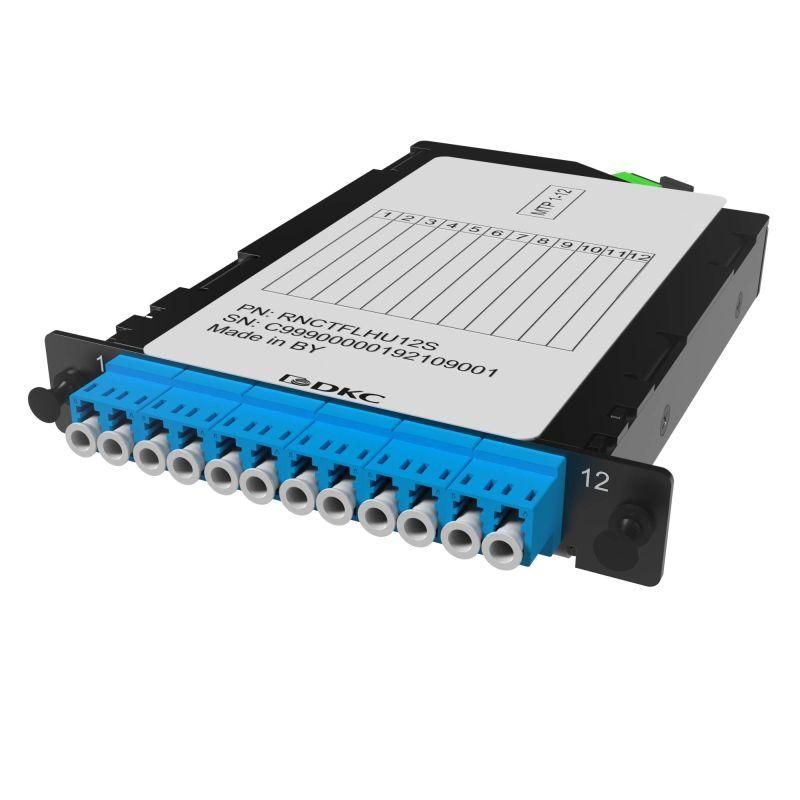

Кассета претерминированная 12ОВ 09/125 OS2 1xMTP(12)f/6xLC-UPC Duplex 1/2 HU DKC RNCTFLHU12S ДКС

Кассета претерминированная 12ОВ 09/125 OS2 от DKC IT - компактное решение для быстрой организации оптоволоконных соединений в распределительных щитах. Предварительно смонтированная и протестированная, она позволяет минимизировать время установки и обеспечить стабильную передачу сигнала на расстояния до 10 км. Артикул rnctflhu12s подходит для центральных офисов, телекоммуникационных узлов и сетей доступа.

Назначение и область применения

Кассета претерминированная 12ОВ 09/125 OS2 предназначена для переключения и распределения оптических сигналов между основным кабелем и внутренними линиями связи. Она используется там, где требуется быстро заменить или добавить канал без сплайсинга - например, в серверных помещениях, точках доступа, ЦОД и на участках сети FTTH.

Подходит для работы с одноволоконными кабелями стандарта OS2, что делает её идеальной для длинных дистанций и высоких скоростей передачи данных. Часто применяется в сочетании с панелями 19” для сборки полноценных оптических распределительных систем.

Технические характеристики

• Тип волокна: OS2 - оптимальна для дальних расстояний (до 10 км) и высоких скоростей (10G/40G/100G Ethernet)
• Задняя панель: один разъём MTP-F (female) - для подключения многожильного кабеля с коннектором MTP-APC
• Передняя панель: шесть дуплексных разъёмов LC-UPC - для подключения патчкордов к оборудованию (коммутаторам, серверам)
• Количество волокон: 12 (по 6 пар через дуплексные LC)
• Высота: 1/2 HU - занимает половину стандартной единицы высоты (19" стойки), можно установить до 8 кассет в одну панель
• Максимальное затухание: ≤0,6 дБ на всю кассету - минимальные потери сигнала
• Цвет корпуса: черный - совместим с большинством стандартных оптических панелей
• Полярность: универсальная - поддерживает все типы подключений без необходимости перепрограммирования
• Идентификация: на крышке есть маркировочная таблица, на корпусе указаны артикул и серийный номер

Совместимость и монтаж

Кассета претерминированная 12ОВ 09/125 OS2 устанавливается в любые 19"-панели с соответствующими слотами для 1/2 HU. Монтаж выполняется с лицевой стороны - не требует демонтажа оборудования внутри шкафа.

Фиксация осуществляется за счет двух пластиковых клипс, которые легко фиксируются и надежно удерживают кассету даже при частых операциях. Для подключения:

• На заднюю панель - подсоедините кабель с MTP-APC (не путать с MTP-PC);
• На переднюю панель - вставьте LC-дуплексные патчкорды в порты для подключения к активному оборудованию;
• Убедитесь, что полярность кабеля соответствует вашей схеме - кассета поддерживает Type A/B/C.

Не используйте кабели с коннекторами SC, ST или FC - они несовместимы с этим устройством.

Безопасность и стандарты

Кассета претерминированная 12ОВ 09/125 OS2 прошла заводскую проверку на соответствие требованиям IEC 61755-3 и TIA-568. Все результаты тестирования занесены в прилагаемый паспорт. Гарантия от DKC покрывает дефекты производства и отказы из-за некорректной сборки на заводе.

Преимущества

• Готовая к использованию - нет нужды в сплайсинге, термической сварке или ручной подготовке волокон
• Экономия времени - установка занимает минуты вместо часов
• Стабильность - предварительная проверка снижает риск брака и потерь сигнала
• Легкая идентификация - маркировка на крышке и уникальный серийный номер позволяют быстро найти нужную кассету в массиве
• Плотная упаковка - возможность разместить до 8 кассет в одной 1HU-панели повышает плотность портов

Ограничения применения

• Не подходит для многомодового волокна (MMF) - работает только с OS2 (одномодовое)
• Не предназначен для внешнего монтажа - не имеет защиты IP, использовать только в закрытых шкафах
• Не допускается использование с коннекторами APC на передней панели - LC здесь только UPC
• Не рекомендуется для частого отключения/подключения MTP-кабеля - разъём рассчитан на ~500 циклов; для часто меняющихся соединений лучше применять переходники

Примеры использования

• Центральный офис провайдера: подключение трассы MTP от магистрали к 6 портам коммутатора
• Точка доступа FTTH: распределение одного входящего волокна на 6 абонентских линий
• Серверная: организация оптической стойки с 8 кассетами для 96 портов LC
• Объекты с жесткими сроками монтажа: школы, больницы, банки - где нельзя остановить работу на несколько дней

Практические советы

• Проверяйте цвет коннекторов: MTP-APC зелёный, LC-UPC синий - чтобы не перепутать типы
• При установке в панель следите, чтобы клипсы полностью защёлкнулись - недостаточно просто вставить
• Храните запасные патчкорды LC-UPC - они чаще всего выходят из строя первыми
• Для обслуживания используйте специальные инструменты для MTP - обычные плоскогубцы могут повредить контакты
• Сохраняйте паспорт с результатами тестирования - он необходим при гарантийном обращении
