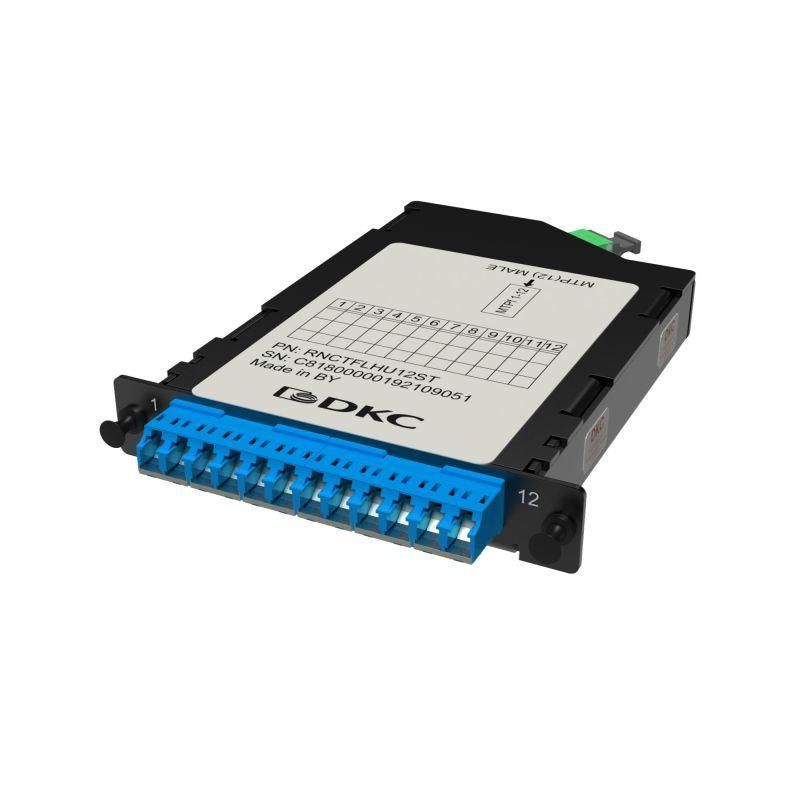

Кассета претерминированная 12ОВ 09/125 OS2 1xMTP(12)f/6xLC-UPC Duplex (с интегрированными шторками) 1/2 HU DKC RNCTFLHU12ST ДКС

Кассета претерминированная 12ОВ 09/125 OS2 1xMTP(12)f/6xLC-UPC Duplex (с интегрированными шторками) 1/2 HU от DKC IT - компактное решение для быстрого подключения оптоволоконных линий в распределительных щитах. Предварительно смонтированная и протестированная, она снижает время установки и минимизирует потери сигнала. Подходит для центральных офисов, точек доступа и сетей связи с высокими требованиями к надежности.

Назначение и область применения

Кассета претерминированная 12ОВ 09/125 OS2 1xMTP(12)f/6xLC-UPC Duplex (с интегрированными шторками) 1/2 HU предназначена для организации перехода между многожильным MTP-кабелем и шестью отдельными LC-патчкордами. Она используется в оптических распределительных пунктах, серверных помещениях и телекоммуникационных шкафах, где требуется плотная и надежная коммутация в ограниченном пространстве. Благодаря предварительной терминированию, не требует резки, сварки или полировки в процессе монтажа.

Технические характеристики

• Тип волокна: OS2 (одномодовое, для длинных дистанций до 40+ км)
• Фронтальные разъёмы: 6 × LC-Duplex (UPC), с интегрированными защитными шторками
• Задний разъём: 1 × MTP-Female (12-волоконный, для подключения trunk-кабеля)
• Высота: 1/2 HU (позволяет установить до 8 кассет в стандартную 19" панель)
• Максимальное затухание: ≤0,6 дБ на всю кассету
• Цвет корпуса: Чёрный
• Полярность: универсальная (совместима с любыми схемами A-B-A/B-A-B)
• Идентификация: маркировка на крышке + артикул и серийный номер

Совместимость и монтаж

Кассета претерминированная 12ОВ 09/125 OS2 1xMTP(12)f/6xLC-UPC Duplex (с интегрированными шторками) 1/2 HU совместима с любыми 19" оптическими панелями, поддерживающими формат 1/2 HU. Установка происходит с лицевой стороны шкафа: кассета вставляется в направляющие и фиксируется двумя пластиковыми клипсами - без инструментов. Для подключения сзади используйте MTP-кабель с male-коннектором (например, ARCS). Лицевые порты LC-Duplex принимают стандартные LC-патчкорды с UPC-полировкой. Шторки защищают контакты от пыли при отключенном состоянии.

Безопасность и стандарты

Кассета соответствует требованиям IEC 61755-3 и TIA-568-C. Все соединения проходят заводской контроль качества, результаты которого указаны в прилагаемом паспорте. Гарантия от DKC распространяется на материалы и сборку. Нет открытых металлических частей - безопасна при работе под напряжением вблизи силового оборудования.

Преимущества

• Готовый к использованию - не требует терминирования на месте
• Экономия времени: замена кабеля занимает минуты вместо часов
• Стабильно низкое затухание (≤0,6 дБ) обеспечивает качество сигнала даже на больших расстояниях
• Защитные шторки продлевают срок службы LC-портов
• Удобная маркировка позволяет быстро найти нужную линию в массиве кассет
• Поддержка DKC гарантирует соответствие спецификациям и возможность сервисного обслуживания

Ограничения применения

• Не подходит для многомодового волокна (SMF-only - OS2)
• Не предназначен для установки в средах с постоянным воздействием воды или химических паров (не имеет IP-защиты)
• Максимальное количество портов - 6; для большего числа каналов потребуется несколько кассет
• Не рекомендуется использовать с APC-разъёмами - UPC-полировка несовместима с углом 8°
• Требует наличия свободного места в 19" стойке с возможностью доступа с лицевой стороны

Примеры использования

• Центральный узел связи: MTP-магистраль от ЦОД → 6 LC-каналов к серверам
• Оптический распределительный пункт (ОРП): один MTP-кабель от трассы → 6 выходов к абонентским точкам
• Кабельная система в медицинском учреждении: кассета в шкафу рядом с оборудованием, обеспечивающим передачу изображений
• Оборудование для видеонаблюдения: 6 камер с оптическим выходом подключаются через одну кассету

Практические советы

• Перед установкой проверьте полярность MTP-кабеля - кассета поддерживает все типы, но важно соблюдать согласованность всей системы
• Используйте только MTP-кабели с female-коннектором на конце, подходящем к этому устройству
• Не вынимайте LC-шнуры резко - держите за корпус, а не за жилу, чтобы не повредить шторки
• При групповой установке нескольких кассет - помечайте каждую по цвету или метке на крышке для удобства обслуживания
• Артикул rnctflhu12st и серийный номер на корпусе нужны для документации и гарантийного ремонта - сохраняйте паспорт
