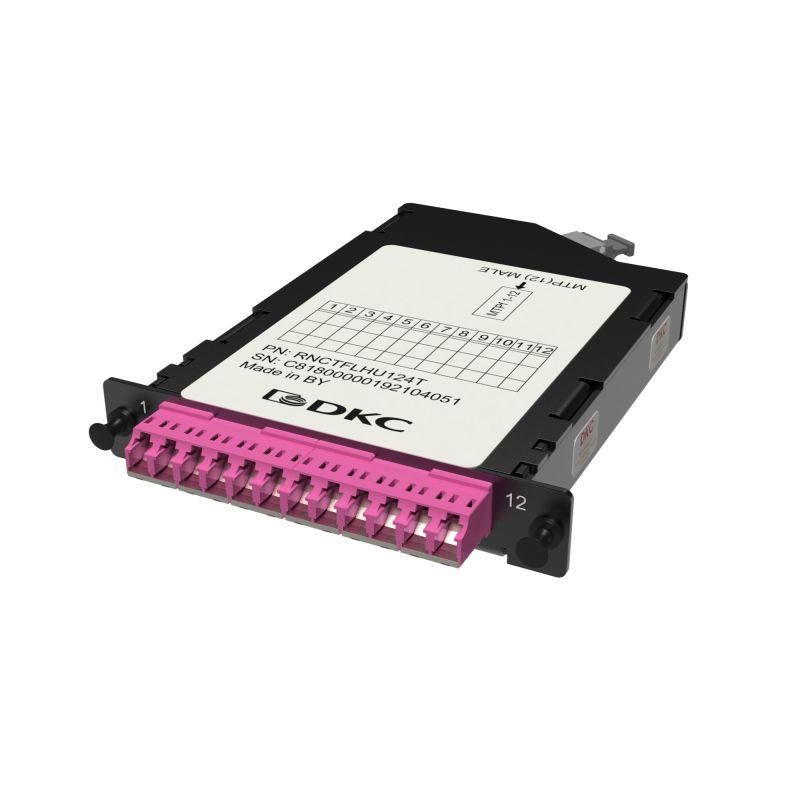

Кассета претерминированная 12ОВ 50/125 OM4 1xMTP(12)f/6xLC Duplex (с интегрированными шторками) 1/2 HU DKC RNCTFLHU124T ДКС

Кассета претерминированная 12ОВ 50/125 OM4 1xMTP(12)f/6xLC Duplex (с интегрированными шторками) 1/2 HU от DKC - компактное решение для быстрой и надёжной организации оптоволоконных соединений в распределительных щитах. Предварительно смонтированная и протестированная, она снижает время установки и минимизирует потери сигнала. Подходит для центральных офисов, дата-центров и сетей связи с высокими требованиями к пропускной способности.

Назначение и область применения

Кассета претерминированная 12ОВ 50/125 OM4 1xMTP(12)f/6xLC Duplex (с интегрированными шторками) 1/2 HU предназначена для организации точечных соединений между основным оптическим кабелем и периферийными устройствами. Она используется там, где требуется быстро и без пайки подключить один многожильный MTP-кабель к нескольким одиночным LC-шнурам. Особенно эффективна в плотных стойках, где важна компактность и удобство обслуживания.

Технические характеристики

• Тип волокна: OM4 (50/125 мкм) - обеспечивает высокую пропускную способность до 100 Гбит/с на расстояниях до 150 метров
• Фронтальные разъёмы: 6× LC Duplex (UPC) - каждый порт поддерживает два канала (Tx/Rx)
• Задние разъёмы: 1× MTP-Female (12-волоконный) - совместим с MTP-кабелями стандарта TIA-604-5A
• Уровень затухания: ≤0,35 дБ на всю кассету - минимальные потери сигнала при прохождении через внутреннюю сборку
• Высота: 1/2 HU (стандартная половина единицы высоты) - позволяет установить до 8 кассет в одну 19" панель
• Цвет корпуса: Чёрный - соответствует стандартному цветовому оформлению телекоммуникационного оборудования
• Маркировка: Наличие таблицы на верхней крышке для быстрого идентифицирования портов
• Идентификация: На корпусе указаны артикул rnctflhu124t и серийный номер

Совместимость и монтаж

Кассета претерминированная 12ОВ 50/125 OM4 1xMTP(12)f/6xLC Duplex (с интегрированными шторками) 1/2 HU совместима с любыми 19" оптическими панелями, поддерживающими формат 1/2 HU. Установка происходит с лицевой стороны - достаточно вставить кассету в направляющие и защёлкнуть её пластиковыми клипсами. Для подключения:

• На заднюю сторону подключается MTP-кабель (например, от главного трека или другого модуля)
• На переднюю - вставляются LC-Duplex шнуры к серверам, коммутаторам или другим активным устройствам
• Полярность кассеты универсальна - не требует специального выравнивания при подключении

Не используйте силу при вставке - MTP-коннектор чувствителен к боковым нагрузкам. Лучше предварительно проверить ориентацию волокон по цветовой маркировке.

Безопасность и стандарты

Кассета претерминированная 12ОВ 50/125 OM4 1xMTP(12)f/6xLC Duplex (с интегрированными шторками) 1/2 HU изготовлена в соответствии с требованиями TIA-568, IEC 61755-3 и ISO/IEC 11801. Все соединения протестированы на заводе, результаты занесены в индивидуальный паспорт изделия. Шторки на LC-адаптерах защищают от попадания пыли и повреждения контактов при хранении и транспортировке.

Преимущества

• Готовый к использованию продукт - не требует терминации на месте, исключает ошибки при обжиме
• Экономия времени: замена или переоборудование занимает минуты вместо часов
• Стабильно низкий уровень затухания благодаря заводской сборке и качественным материалам
• Шторки на всех LC-портах продлевают срок службы адаптеров и сохраняют чистоту оптических поверхностей
• Поддержка системной гарантии от DKC - подтверждает соответствие заявленным параметрам

Ограничения применения

• Не предназначен для работы с SMF (одномодовыми) волокнами - только с MMF OM4
• Не рассчитана на частые извлечения и вставки MTP-соединителей - рекомендовано использовать как стационарный переходник
• Не подходит для установки в средах с температурой ниже -10C или выше +60C
• Не следует применять в условиях повышенной влажности без дополнительной герметизации корпуса

Примеры использования

• Подключение серверов в дата-центре к backbone-кабелю MTP-12
• Распределение сигналов от оптического коммутатора к группе рабочих мест
• Обеспечение резервных каналов в сетях FTTH или корпоративных LAN
• Переподключение в процессе масштабирования сети без простоя

Практические советы

• При планировании разводки учтите, что одна кассета даёт 6 пар LC-портов - этого достаточно для 6 устройств с двумя волокнами каждое
• Используйте маркировочную таблицу на крышке для быстрого поиска нужного порта - особенно важно при большом количестве кассет
• При работе с MTP-кабелем всегда проверяйте полярность по цвету волокон - даже при универсальной полярности кассеты, система должна быть согласована
• Не открывайте шторки заранее - они защищают от пыли; открывайте только перед подключением шнура
• Артикул rnctflhu124t и серийный номер позволяют легко найти документацию и историю тестирования - сохраняйте эти данные в проектной документации
