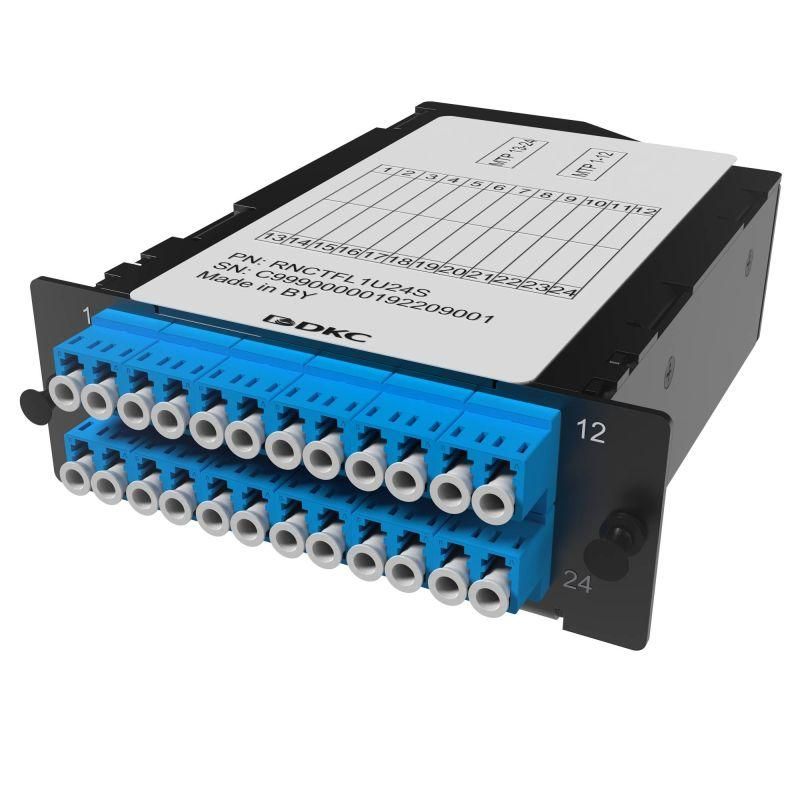

Кассета претерминированная 24ОВ 09/125 OS2 2xMTP(12)f/12xLC-UPC Duplex 1 HU DKC RNCTFL1U24S ДКС

Кассета претерминированная 24ОВ 09/125 OS2 от DKC IT - компактное решение для быстрой организации оптоволоконных соединений в центральных распределительных пунктах. Эта кассета позволяет свести 2 входящих MTP-кабеля к 12 выходным LC-шнурам, обеспечивая плотную и надёжную коммутацию в одной единице высоты (1 HU). Артикул rnctfl1u24s соответствует серии RAM telecom и предназначена для профессиональной телекоммуникационной инфраструктуры.

Назначение и область применения

Кассета претерминированная 24ОВ 09/125 OS2 используется для переключения и распределения оптических сигналов между трассами и оборудованием. Она применяется в центрах обработки данных, сетях связи, телекоммуникационных шкафах и на объектах с высокой плотностью волокон. Подходит для подключения кабелей с MTP-коннекторами (например, от магистрального кабеля) к устройствам с LC-портами (серверы, коммутаторы, активное оборудование).

Технические характеристики

• Тип волокна: OS2 (одномодовое, для длинных дистанций до 100 км)
• Фронтальные порты: 12 дуплексных LC-UPC адаптеров (24 волокна)
• Задние порты: 2 MTP-Female (по 12 волокон каждый, всего 24 волокна)
• Уровень затухания: ≤0,6 дБ на всю кассету
• Высота: 1 HU (стандартная высота для монтажа в 19" шкафы)
• Цвет корпуса: Чёрный
• Полярность: универсальная (не требует ручной настройки)
• Маркировка: наличие таблицы на верхней крышке для удобной идентификации каналов
• Идентификация: на корпусе указаны артикул и серийный номер

Совместимость и монтаж

Кассета претерминированная 24ОВ 09/125 OS2 совместима с любыми 19"-шкафами, поддерживающими формат 1 HU. Установка происходит с лицевой стороны шкафа - кассета вставляется в направляющие и фиксируется двумя пластиковыми клипсами. Для подключения:

• На заднюю сторону подключаются два MTP-кабеля (с коннекторами male) - например, от мультиканального кабеля или другого модуля;
• На переднюю сторону подключаются 12 дуплексных LC-шнуров - к серверам, SFP+ модулям, коммутаторам.

Не требуется терминация на месте - все соединения уже выполнены на заводе. Это снижает время монтажа и исключает ошибки при обжиме.

Безопасность и стандарты

Кассета претерминированная 24ОВ 09/125 OS2 протестирована на заводе в соответствии с требованиями IEC 61755-3 и TIA-568. Гарантия предоставляется компанией DKC. Все результаты испытаний (затухание, возвратное отражение, полярность) документируются в прилагаемом паспорте изделия. Материалы корпуса соответствуют нормам UL94 V-0 по горючести.

Преимущества

• Готовый к использованию продукт - никаких инструментов, пайки или терминации не требуется
• Экономия времени при монтаже: замена нескольких шагов на одну операцию - вставка и фиксация
• Стандартная высота 1 HU позволяет размещать до четырёх кассет в одном ряду
• Универсальная полярность исключает необходимость проверки и корректировки
• Чёткая маркировка уменьшает риск ошибок при обслуживании сети
• Подтверждённое качество: каждая кассета прошла заводской контроль

Ограничения применения

• Не предназначена для работы с многомодовым волокном (SMF-only - OS2);
• Не подходит для установки в устройствах с глубиной менее 150 мм из-за выступающих адаптеров;
• Не рекомендуется использовать в условиях постоянного воздействия воды или пыли - IP-защита не предусмотрена;
• Кассета не имеет внутреннего управления светом - не является активным элементом (нет усилителей, фильтров).

Примеры использования

• Центральный шкаф в офисе: 2 MTP-кабеля от стояка подключаются к кассете, а 12 LC-шнуров идут к серверам в rack’е.
• Data center: кассета служит переходником между backbone-магистралью (MTP) и Top-of-Rack коммутаторами (LC).
• Объект с высокой плотностью портов: несколько таких кассет позволяют организовать 48–96 волокон в одном уровне шкафа.

Практические советы

• Перед установкой проверьте, что MTP-кабели имеют правильную полярность - хотя кассета универсальна, система должна быть согласованной.
• При прокладке LC-шнуров соблюдайте радиус изгиба ≥30 мм, чтобы не повредить волокно.
• Используйте маркировочные бирки на LC-шнурах - даже с таблицей на кассете, в крупных сетях это ускоряет поиск.
• При замене оборудования убедитесь, что новые устройства используют LC-UPC - кассета несовместима с APC-коннекторами.
• Артикул rnctfl1u24s можно заказывать в комплекте с другими кассетами серии RAM telecom - они одинаково подходят для сборки однородных панелей.
