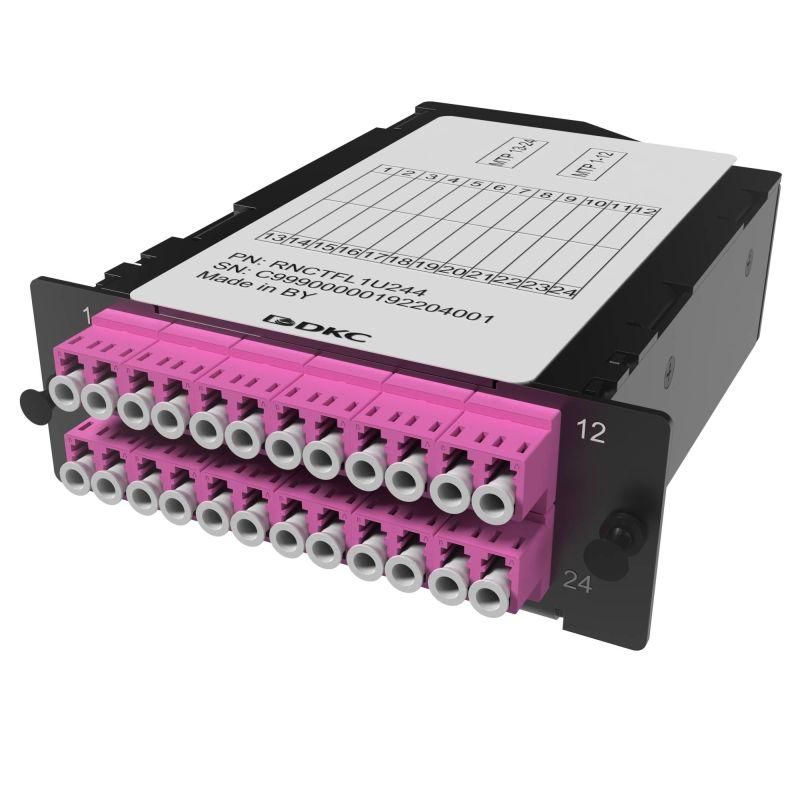

Кассета претерминированная 24ОВ 50/125 OM4 2xMTP(12)f/12xLC Duplex 1 HU DKC RNCTFL1U244 ДКС

Кассета претерминированная 24ОВ 50/125 OM4, 2xMTP(12)f/12xLC Duplex, 1 HU от DKC IT - готовое решение для быстрой организации оптоволоконных соединений в центральных распределительных пунктах и серверных помещениях. Эта кассета позволяет свести к минимуму время монтажа за счёт предварительно подготовленных и протестированных в заводских условиях соединений. Артикул rnctfl1u244 соответствует серии RAM telecom.

Назначение и область применения

Кассета претерминированная 24ОВ 50/125 OM4, 2xMTP(12)f/12xLC Duplex, 1 HU предназначена для организации высокоскоростных оптических соединений в сетях связи и центрах обработки данных. Она используется там, где требуется быстро переключать или распределять сигналы между основным кабелем и оборудованием: например, между трассой MTP и коммутаторами, серверами или активными устройствами с интерфейсами LC.

Подходит для установки в стандартизированные стойки 19" - одна кассета занимает 1 HU. Четыре таких кассеты помещаются в одну полноформатную оптическую панель. Особенно эффективна при реконструкциях, масштабировании сети или замене старых решений на новые без необходимости терминации вручную.

Технические характеристики

• Тип волокна: OM4 (50/125 мкм) - обеспечивает поддержку скоростей до 100 Гбит/с на расстояниях до 150 метров
• Фронтальные разъёмы: 12 дуплексных LC UPC - для подключения патч-кордов к оборудованию
• Задние разъёмы: 2 MTP-Female (по 12 волокон каждый) - для подключения многожильных trunk-кабелей
• Общее количество каналов: 24 (12 пар)
• Уровень затухания: ≤0,35 дБ на всю кассету - минимальные потери сигнала
• Цвет корпуса: чёрный - совместим с большинством стандартных стоек и панелями
• Маркировка: наличие таблички на верхней крышке для удобной идентификации портов
• Артикул: rnctfl1u244

Совместимость и монтаж

Кассета претерминированная 24ОВ 50/125 OM4, 2xMTP(12)f/12xLC Duplex, 1 HU совместима с любыми 19"-стойками, поддерживающими формат 1 HU. Установка происходит с лицевой стороны - кассета вставляется в направляющие и фиксируется двумя гибкими пластиковыми клипсами. Нет необходимости использовать инструменты.

На задней стороне используются два адаптера MTP-Female - они подходят исключительно для кабелей с MTP-Male коннекторами (например, от UPS или распределительных панелей). На лицевой стороне - 12 дуплексных LC-адаптеров, которые работают со всеми стандартными LC-патч-кордами (UPC или APC).

Полярность кассеты - универсальная, что позволяет применять её в любой схеме подключения без изменения проводки внутри.

Безопасность и стандарты

Кассета претерминированная 24ОВ 50/125 OM4, 2xMTP(12)f/12xLC Duplex, 1 HU прошла заводскую проверку на соответствие требованиям TIA-568, IEC 61755-3 и EN 61753-1. Все соединения протестированы на затухание и отражение. Результаты измерений указаны в прилагаемом паспорте качества. Гарантия от DKC покрывает дефекты материалов и сборки в течение всего срока службы.

Преимущества

• Готовый к использованию продукт - не требует терминации, полировки или тестирования на месте
• Экономия времени при монтаже: вместо нескольких часов работы с волокном - минуты на установку
• Высокая надёжность: все соединения выполнены в контролируемых условиях завода
• Легкая идентификация: маркировочные таблички позволяют быстро найти нужный порт даже в плотно заполненной стойке
• Стандартный формат 1 HU - легко интегрируется в существующую инфраструктуру

Ограничения применения

• Не подходит для подключения одноволоконных (single-fiber) систем - только дуплексные LC и MTP
• Использование с APC-патч-кордами возможно, но не рекомендовано: цветовая маркировка (синяя) указана для UPC, возможна путаница
• Не предназначен для наружной или агрессивной среды - работает только в закрытых помещениях с контролируемой температурой и влажностью
• Кассета не имеет внутреннего управления световым потоком - не подходит для систем с оптическими делителями или WDM

Примеры использования

• Подключение кабеля MTP от главной оптической панели к 12 портам коммутатора в серверной
• Распределение сигнала от двух MTP-трасс к группе серверов с LC-интерфейсами
• Быстрая замена поврежденного участка в стойке без перепайки - просто вынимается и меняется вся кассета
• Использование в центрах обработки данных (ЦОД) при модульной архитектуре

Практические советы

• Перед установкой проверьте тип MTP-кабеля: он должен иметь Male-коннекторы, чтобы правильно войти в Female-адаптеры кассеты
• При работе с LC-патч-кордами используйте защитные колпачки - не допускайте попадания пыли в адаптеры
• Для долгосрочной эксплуатации рекомендуется регулярно осматривать контакты и чистить их специальными средствами для оптики
• При планировании системы учтите, что каждая кассета потребляет 1 HU - рассчитывайте место заранее, особенно при компактных решениях
• Сохраняйте паспорт изделия - он содержит уникальный серийный номер и результаты тестирования, необходимые для аудита и гарантийного обслуживания
