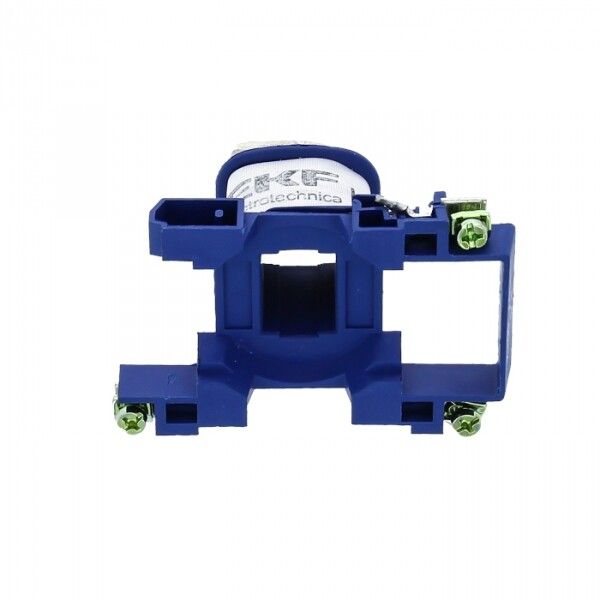

Катушка управления КМЭ 25А-32А 36В EKF PROxima | ctr-k-25-32a-36v

Катушка управления КМЭ 25А-32А 36В от EKF - элемент для управления контакторами в системах автоматизации. Подключается к цепям с переменным током 36 В и совместима с контактными аппаратами серии PROxima. Артикул ctr-k-25-32a-36v предназначен для установки на монтажную плату, что упрощает компактную сборку панелей.

Назначение и область применения

Катушка управления КМЭ 25А-32А 36В используется для включения и отключения силовых контакторов через управление слаботочным сигналом. Когда на катушку подаётся напряжение 36 В AC, она создаёт магнитное поле, замыкающее главные контакты контактора. Применяется в системах автоматизации: станках, конвейерах, насосных станциях, системах освещения и вентиляции. Особенно эффективна там, где требуется удалённое или программное управление мощной нагрузкой с помощью низковольтного сигнала.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение питания: 36 В
• Номинальный ток контактора: 25 А (совместима с контактными аппаратами до 32 А)
• Способ монтажа: на печатную плату (SMD/PCB)
• Степень защиты: IP20 - защищена от доступа пальцев и твердых предметов, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - рассчитана на работу в помещениях с умеренным и холодным климатом, допускает температурные колебания и повышенную влажность
• Гарантийный срок: 84 месяца (7 лет)
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002 (эквивалент IEC 60947-4-1)

Совместимость и монтаж

Катушка управления КМЭ 25А-32А 36В предназначена исключительно для установки на монтажную плату внутри корпуса контактора серии KME. Она фиксируется механически и электрически в специальный разъём контактора - самостоятельная установка невозможна. Для работы необходима совместимая модель контактора из серии PROxima. Не используйте её как автономное устройство. Подключение осуществляется через два вывода: L1 и L2. Напряжение подаётся только на эти точки - переполюсовка не повредит устройство, так как работает на переменном токе.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1-2002, который регламентирует безопасность и надёжность коммутационных аппаратов в промышленных системах. Степень защиты IP20 позволяет использовать катушку только во внутренних щитах, защищённых от внешней среды. Климатическое исполнение УХЛ4 гарантирует работоспособность при температурах от −25C до +40C и относительной влажности до 90% при 25C. Сертификация подтверждает соответствие нормам безопасности для оборудования в условиях производственных помещений.

Преимущества

• Высокий срок службы благодаря качественной изоляции и герметичному исполнению
• Поддерживает длительную эксплуатацию в условиях частых включений - оптимальна для автоматических циклов
• Низкий уровень шума при работе
• Совместимость с широкой линейкой контакторов EKF PROxima
• Длительная гарантия - 7 лет, что выше среднего для аналогов

Ограничения применения

• Не применяется вне закрытых щитов - IP20 не защищает от влаги, пыли и брызг
• Работает только с переменным током; постоянный ток (DC) недопустим
• Нельзя использовать как самостоятельный коммутирующий элемент - только как управляющую часть контактора
• Требуется точное соответствие модели контактора - не универсальная катушка
• Не рекомендовано применение в местах с высокими уровнями электромагнитных помех без экранирования

Примеры использования

• Автоматизация линии производства: управление пускателями двигателей по сигналу PLC
• Системы кондиционирования: включение компрессора при достижении заданной температуры
• Освещение общественных зон: включение света по таймеру или датчику движения
• Водоснабжение: запуск насоса при снижении давления в трубопроводе

Практические советы

• Проверьте маркировку контактора перед установкой - катушка должна точно подходить по типу (KME) и току (25–32 А)
• При монтаже на плату соблюдайте полярность выводов - хотя это переменный ток, неправильное подключение может вызвать некорректную работу
• Не перегружайте контактор сверх 25 А - даже если он рассчитан на 32 А, катушка оптимизирована именно для 25 А
• При использовании в цепях с частыми включениями (более 600 раз/час) проверяйте нагрев катушки - возможен перегрев при длительной работе
• Заменяйте только оригинальные катушки - сторонние аналоги могут иметь отличные габариты или время срабатывания
