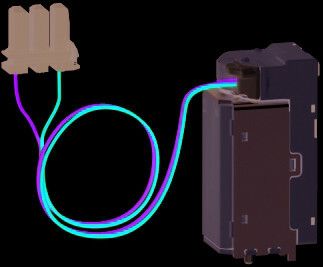

КАТУШКА ВКЛЮЧЕНИЯ XF 220V DC | SPA-XF2D SE APC

Катушка включения XF 220В DC SE, независимый расцепитель категории 220В — это компонент для автоматического включения выключателей нагрузки в системах с постоянным током. Применяется в составе аппаратов SystemePact ACB, обеспечивает надёжный запуск при наличии напряжения 220 В постоянного тока. Артикул spa-xf2d, бренд SE (Systeme).

Назначение и область применения

Катушка включения XF 220В DC SE предназначена для выполнения команды включения в автоматических выключателях Series SystemePact ACB. После того как пружина выключателя взведена механически, катушка получает сигнал — при подаче напряжения 220 В постоянного тока она активирует механизм включения. Это позволяет удалённо или автоматически замкнуть цепь без ручного воздействия.

Подходит для установки в силовые щиты, системы управления технологическими процессами, где требуется дистанционное управление выключателями нагрузки — например, на производствах, в энергообъектах, на конвейерах и насосных станциях.

Технические характеристики

• Тип тока: постоянный (DC)
• Номинальное напряжение: 220 В
• Тип подключения: винтовые зажимы
• Тип изделия: катушка включения
• Совместимость: выключатели нагрузки SystemePact ACB
• Производитель: SE (Systeme Electric)
• Артикул: spa-xf2d

Совместимость и монтаж

Катушка включения XF 220В DC SE совместима исключительно с выключателями нагрузки из серии SystemePact ACB. Устанавливается на специальный фланец аппарата — не является универсальной и не подойдёт к другим моделям выключателей.

Монтаж выполняется после полной сборки выключателя. Подключение проводов осуществляется через винтовые клеммы. Обязательно соблюдать полярность: "+" и "-" должны соответствовать маркировке на корпусе катушки. Перед подачей напряжения проверьте отсутствие короткого замыкания в цепи управления.

Безопасность и стандарты

Изделие соответствует требованиям международных норм на коммутационную аппаратуру. Не имеет открытых токоведущих частей при установленном положении. Работает в рамках допустимых температурных режимов, указанных в документации SystemePact. Не предназначен для работы во взрывоопасных средах без дополнительной защиты.

Преимущества

• Стабильная работа при постоянном напряжении 220 В DC — минимум отказов при длительной эксплуатации
• Простое винтовое подключение — не требует специальных инструментов
• Интегрирована в систему SystemePact ACB — гарантирует точное соответствие механических и электрических параметров
• Рассчитана на многократные циклы включения — долгий срок службы в условиях частого управления

Ограничения применения

• Не работает при переменном токе — применение на 220 В AC приведёт к выходу из строя
• Только для выключателей SystemePact ACB — несовместима с другими сериями и брендами
• Не предназначена для работы при перегрузках по току в цепи управления — используйте предохранители или автоматы защиты
• Требует наличия предварительно взведённой пружины — не заменяет механизмы ручного включения

Примеры использования

• Автоматическое включение основного питание на заводе после восстановления электроэнергии
• Управление выключателем нагрузки из центрального пункта управления (ЦПУ) по сигналу PLC
• Включение резервного генератора через выключатель SystemePact ACB при аварийном отключении сети
• Системы безопасности: принудительное включение вентиляции или насосов при срабатывании датчиков

Практические советы

• Перед установкой убедитесь, что напряжение на входе катушки точно 220 В DC — даже небольшое отклонение снижает надёжность срабатывания
• Проверяйте целостность изоляции проводов перед подключением — повреждённая изоляция вызывает ложные срабатывания
• Не затягивайте винты слишком сильно — можно повредить контактные площадки внутри клеммы
• Записывайте номер артикула spa-xf2d при закупке запчастей — другие модели катушек имеют аналогичный внешний вид, но отличаются по параметрам
• При замене всегда отключайте питание — даже при отключенном основном контуре, напряжение на катушке может сохраняться в буферных цепях
