НЕЗАВИСИМЫЙ РАСЦЕПИТЕЛЬ MX 220V DC | SPA-MX2D SE APC

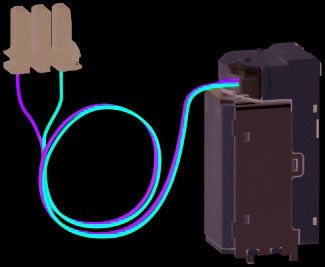

Расцепитель независимый MX 220V DC, SE от Systeme Electric - устройство для удалённого отключения автоматических выключателей серии SystemePact ACB при подаче управляющего напряжения. Применяется в системах автоматизации, где требуется быстрое и надёжное отключение оборудования по сигналу.

Назначение и область применения

Расцепитель независимый MX 220V DC, SE предназначен для дистанционного отключения автоматического выключателя при подаче постоянного напряжения 220 В на его катушку. После получения сигнала он мгновенно активирует механизм отключения, даже если выключатель находится во включённом состоянии. При длительной подаче напряжения выключатель остаётся заблокированным в положении «отключено» до ручного сброса.

Подходит для использования в системах безопасности, автоматизированном управлении энергообъектами, промышленных линиях и объектах с требованиями к аварийному отключению - например, на станках, конвейерах, насосных станциях и распределительных щитах.

Технические характеристики

• Тип: Расцепитель независимый
• Род тока: Постоянный (DC)
• Номинальное напряжение питания: 220 В
• Наличие катушки отключения: Да
• Тип подключения: Винтовые зажимы
• Совместимость: Выключатели-разъединители и выключатели нагрузки серии SystemePact ACB

Совместимость и монтаж

Расцепитель независимый MX 220V DC, SE совместим исключительно с аппаратами системы SystemePact ACB. Устанавливается механически на переднюю панель автомата через фиксирующие защёлки - без необходимости дополнительного крепления. Подключение осуществляется через винтовые зажимы: провода сечением до 2,5 мм2 можно подсоединить напрямую.

Монтаж допускается только после полного отключения питания сети и проверки отсутствия напряжения. Кабель управления должен быть экранированным при использовании в условиях высоких помех.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-2 и IEC 60947-5-1 для расцепителей автоматических выключателей. Обеспечивает безопасную работу в соответствии с нормами электроустановок при соблюдении условий эксплуатации.

Преимущества

• Мгновенное отключение при подаче управляющего сигнала - обеспечивает оперативную реакцию на аварии
• Функция блокировки при длительном питании предотвращает случайное включение
• Стандартная совместимость с широкой линейкой SystemePact ACB - снижает необходимость замены компонентов
• Простое винтовое подключение - позволяет выполнять обслуживание без специальных инструментов

Ограничения применения

• Не работает при переменном токе - применяется только с источниками постоянного напряжения 220 В
• Не предназначена для частых циклов включения/отключения более 10 раз в минуту - возможен перегрев катушки
• Несовместим с выключателями других серий и брендов - требует точного соответствия модели SystemePact ACB
• Не рекомендуется использовать в средах с температурой ниже -25C или выше +60C без дополнительной защиты

Примеры использования

• Автоматическое отключение станка при срабатывании датчика перегрузки
• Экстренное отключение в системе противопожарной защиты при получении сигнала от пожарной тревоги
• Удалённое отключение группы потребителей из центрального пункта управления
• Интеграция в систему SCADA для контроля состояния силового оборудования

Практические советы

• Перед установкой проверьте соответствие напряжения источника - 220 В постоянного тока. Напряжение выше или ниже допустимого может повредить катушку.
• При подключении используйте провода с жилами из меди, зачищенные на 8–10 мм. Не затягивайте винты слишком сильно - это повредит контактные площадки.
• Если используется длинный кабель управления, учтите потери напряжения - минимальное напряжение на контактах расцепителя должно быть не менее 85 % от номинала (187 В).
• После монтажа протестируйте работу: подайте 220 В DC на несколько секунд - выключатель должен отключиться и остаться в заблокированном состоянии.
• Замену расцепителя выполняйте только при отключённом основном питании. Для сервисного обслуживания доступен сменный модуль - оригинальный запасной элемент от Systeme Electric с артикулом spa-mx2d.
