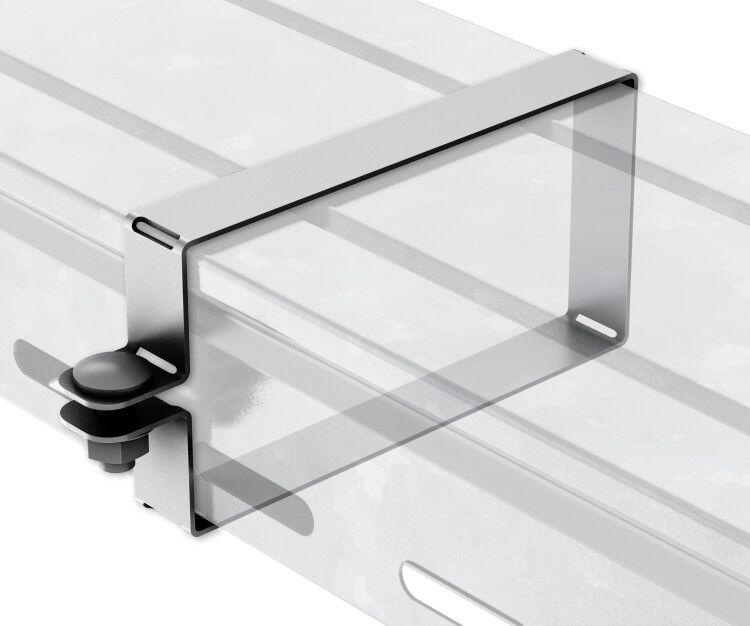

Хомут крышки лотка 80х300мм универсальный EZ | CKL10D-HK-080-300-EZ IEK

Хомут крышки лотка 80х300мм универсальный от IEK предназначен для надёжного крепления крышек кабельных лотков при вертикальной прокладке или в условиях высоких ветровых нагрузок. Этот элемент из стали с гальваническим цинкованием обеспечивает долгий срок службы и совместим с большинством металлических лотков IEK.

Назначение и область применения

Хомут крышки лотка 80х300мм универсальный используется для фиксации крышки на кабельном лотке, предотвращая её смещение или открывание под действием внешних сил. Особенно актуален при вертикальной укладке трассы, где вес крышки может вызвать самопроизвольное раскрытие, а также в открытых зонах - на крышах, эстакадах, вентиляционных шахтах - там, где есть сильный ветер.

Технические характеристики

• Размер: 80×300 мм - соответствует ширине стандартных лотков IEK до 80 мм;
• Материал: сталь - прочная основа, выдерживающая механические нагрузки;
• Покрытие: гальваническое цинкование - защищает от коррозии в агрессивных средах;
• Форма: поставляется в плоском виде - требует сборки перед установкой;
• Срок службы: до 20 лет при соблюдении условий эксплуатации;
• Тип изделия: крепёж - не является самостоятельным крепёжным элементом, нуждается в метизах.

Совместимость и монтаж

Хомут крышки лотка 80х300мм универсальный совместим со всеми типами металлических лотков IEK: листовыми, проволочными и лестничными. Он не имеет встроенных крепёжных элементов - для установки необходимо использовать болты, гайки и шайбы. Рекомендован комплект соединительный КС М6х16 IEK: он точно подобран по размеру и материалу, чтобы обеспечить герметичность и долговечность соединения.

Перед монтажом хомут следует согнуть по форме крышки лотка. Установка выполняется через отверстия в боковых стенках лотка и крышки. Расстояние между хомутами - не более 1–1,5 м, особенно при вертикальной прокладке.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам для внутреннего и наружного применения. Гальваническое цинкование обеспечивает соответствие нормам по антикоррозийной защите в соответствии с ГОСТ 9.306. Применение в составе систем кабельных трасс не нарушает требования ПУЭ к механической защите кабелей.

Преимущества

• Универсальная форма - один тип хомута подходит ко всем лоткам IEK, снижает потребность в запасах разных моделей;
• Высокая прочность стали - выдерживает длительные нагрузки без деформаций;
• Цинковое покрытие - устойчиво к влаге, перепадам температур и атмосферному воздействию;
• Долгий срок службы - до 20 лет без замены при правильной установке;
• Легко транспортировать и хранить - поставляется в плоском виде, занимает мало места.

Ограничения применения

• Не предназначена для пластиковых или неметаллических лотков - не обеспечивает достаточную жёсткость крепления;
• Не содержит крепёж - требуется отдельно закупать болты/гайки; использование несовместимых метизов может привести к ослаблению соединения;
• Не рекомендуется применять в местах постоянного контакта с агрессивными химическими веществами - даже цинковое покрытие имеет ограниченную стойкость к кислотам и щелочам;
• Не подходит для частых демонтажей - многократное снятие и установка может повредить форму хомута и снизить плотность прилегания.

Примеры использования

• Кабельные трассы на фасадах зданий - предотвращает срыв крышки при порывах ветра;
• Подземные коллекторы и каналы - надёжно фиксирует крышки при наличии влаги и вибраций;
• Производственные участки с вибрацией оборудования - исключает случайное открытие крышки;
• Энергообъекты, АЗС, тоннели - применяется в условиях повышенной влажности и перепадов температур.

Практические советы

• Выбирайте комплект соединительный КС М6х16 IEK - он идеально подходит по длине и диаметру отверстий в хомуте;
• Проверьте посадочный диаметр лотка: хомут рассчитан на лотки шириной до 80 мм - для более широких используйте другие модели;
• Перед установкой проверьте целостность цинкового слоя - при повреждении покрытия обработайте место антиржавеющей смазкой;
• При вертикальной прокладке устанавливайте хомуты чаще - каждые 1 м, чтобы избежать прогиба крышки;
• Не затягивайте крепёж слишком сильно - это может деформировать тонкий металл крышки и лотка.
