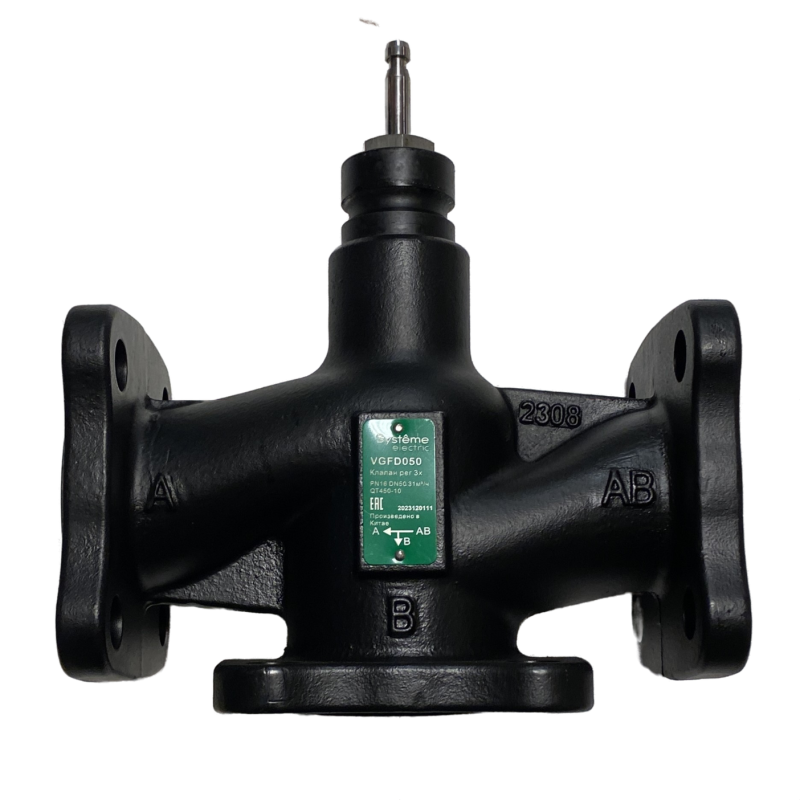

Клапан регулирующий 3-ход разд фланц PN16 DN50 31куб.м/ч -20…+130град.C SE VGFD050 APC

Клапан регулирующий 3-ход разд фланц PN16 DN50 31 м³/ч -20…+130C от Systeme Electric - устройство для точного распределения потока теплоносителя между двумя ответвлениями системы отопления или ГВС. Артикул vgfd050 предназначен для систем с переменной нагрузкой, где важно сохранять заданную температуру на выходе.

Назначение и область применения

Клапан регулирующий 3-ход разд фланц PN16 DN50 31 м³/ч -20…+130C используется для смешивания или разделения потоков жидкости в тепловых сетях. Он перераспределяет теплоноситель между двумя контурами - например, между радиаторным контуром и бойлером, или между основным и байпасным трубопроводом. Подходит для систем центрального отопления, котельных, тепловых пунктов и промышленных установок с требованием к терморегулированию.

Технические характеристики

• Тип клапана: 3-ходовой разделительный (седельный)
• Присоединение: фланцевое по DIN EN 1092-1
• Класс давления: PN16 (рабочее давление до 16 бар)
• Условный проход: DN50 (внутренний диаметр 50 мм)
• Пропускная способность: 31 м³/ч при ΔP = 1 бар
• Рабочая температура теплоносителя: от -20 C до +130 C
• Материал корпуса: серый чугун с покрытием (по умолчанию, согласно типовым решениям SE)
• Исполнение: нормально закрытый (NC) - при отключении питания клапан закрывается

Совместимость и монтаж

Фланцевое присоединение позволяет легко интегрировать клапан в существующую трубопроводную систему без сварки. Для монтажа требуется соблюдать направление потока - указано стрелкой на корпусе. Установка должна выполняться горизонтально или вертикально с осью штока вверх. Присоединительные фланцы соответствуют стандарту PN16 - совместимы с трубами и арматурой того же класса. Перед запуском система должна быть промыта, чтобы избежать попадания механических частиц внутрь клапана.

Безопасность и стандарты

Клапан регулирующий 3-ход разд фланц PN16 DN50 31 м³/ч -20…+130C соответствует требованиям европейских стандартов на трубопроводную арматуру. Класс давления PN16 гарантирует безопасную работу в системах с рабочим давлением до 1,6 МПа при температуре до +130 C. Конструкция исключает самопроизвольное открывание при отключении энергии - повышает надёжность в аварийных ситуациях.

Преимущества

• Высокая точность регулирования за счёт седельной конструкции - минимизация утечек даже при частичном открытии
• Широкий диапазон температур - работает в условиях замерзания и высоких нагревов
• Стандартные фланцы - совместимость с большинством промышленных трубопроводов
• Простота обслуживания - доступ к седлу и уплотнениям без демонтажа всего клапана

Ограничения применения

• Не предназначен для работы с агрессивными средами - щелочи, кислоты, масла, топливо
• Запрещено применение при давлении выше 16 бар - риск повреждения фланцев и уплотнений
• Не рассчитан на циклические гидроудары - возможна быстрая деформация седла
• Требуется предварительная фильтрация воды - частицы крупнее 0,5 мм могут забить зазоры между диском и седлом

Примеры использования

• Регулирование температуры в системе ГВС: часть потока направляется через бойлер, остальное - по байпасу
• Обеспечение постоянной температуры в контуре радиаторов при изменении нагрузки
• Перераспределение теплоносителя между несколькими зонами отопления в многоквартирном доме
• Защита котла от холодного возврата - поддержание минимальной температуры на входе

Практические советы

• Выбирая клапан регулирующий 3-ход разд фланц PN16 DN50 31 м³/ч -20…+130C, проверьте, что пропускная способность 31 м³/ч достаточна для вашего расхода - при недостатке используйте DN65
• При монтаже в систему с насосом - располагайте клапан после насоса, чтобы избежать кavitации
• Для автоматизации подключите исполнительный механизм с сигналом 0–10 В или 4–20 мА - совместим со всеми популярными контроллерами
• Проверяйте герметичность перед первым пуском - особенно важна плотность седла при низких температурах
• Артикул vgfd050 от Systeme Electric имеет аналоги в других сериях - при замене убедитесь, что пропускная способность и класс давления совпадают
