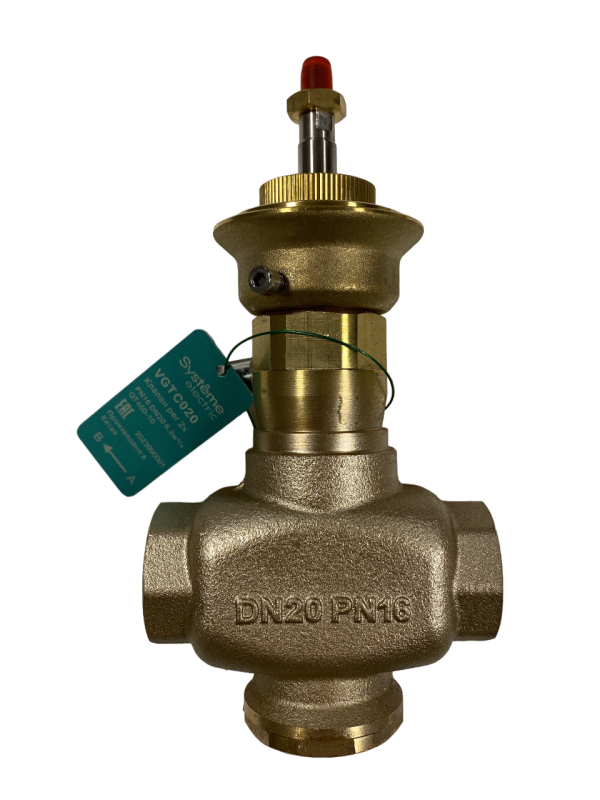

Клапан регулирующий 2-ход резьб. PN16 DN20 6.3куб.м/ч -10…+95град.C SE VGTC020 APC

Клапан регулирующий 2-ходовой резьбовой PN16 DN20 6,3 м³/ч -10…+95C от бренда Systeme Electric (артикул vgtc020) предназначен для точной регулировки расхода теплоносителя в системах отопления и горячего водоснабжения. Он обеспечивает стабильную работу при температуре до +95 C и давлении до 16 бар.

Назначение и область применения

Этот клапан используется для автоматического управления потоком воды или другого теплоносителя в замкнутых контурах. Подходит для установки в системах центрального отопления, тепловых пунктах, котельных и на оборудовании с требованием к плавному регулированию. Применяется там, где важно поддерживать заданную температуру без перепадов - например, в радиаторных контурах или теплообменниках.

Технические характеристики

• Тип: двухходовой седельный клапан
• Присоединение: внутренняя резьба G¾" (DN20)
• Класс давления: PN16 (рабочее давление до 16 бар)
• Пропускная способность: 6,3 м³/ч при максимальном открытии
• Рабочая температура теплоносителя: от –10 C до +95 C
• Материал корпуса: латунь (соответствует требованиям EN 12165)
• Уплотнение седла: EPDM - устойчиво к высокой температуре и воде

Совместимость и монтаж

Клапан регулирующий 2-ходовой резьбовой PN16 DN20 6,3 м³/ч -10…+95C имеет резьбовое соединение, что позволяет легко подключить его к трубам с нарезанной внешней резьбой того же размера. Установка выполняется в горизонтальном положении - шток клапана должен быть направлен вертикально вверх. Перед монтажом обязательно промойте систему от сварного шлака и механических частиц. Не допускается установка в местах с постоянными гидроударами или вибрацией выше 2g.

Безопасность и стандарты

Изделие соответствует европейским нормам EN 12165 для запорной арматуры и EN 14336 для регулирующих клапанов. Материалы контактируют с теплоносителем в соответствии с требованиями к материалам для питьевой воды (KTW, WRAS). Клапан не содержит свинца в зоне контакта с жидкостью.

Преимущества

• Высокая герметичность благодаря седельной конструкции - минимальный уровень утечек даже при частичном закрытии
• Латунный корпус устойчив к коррозии в условиях повышенной влажности
• EPDM-уплотнение сохраняет эластичность при температурах до +95 C
• Подходит для работы с системами, использующими антифриз на основе этиленгликоля (до 50%)

Ограничения применения

• Не применяется для агрессивных сред: кислот, щелочей, масел, топлива
• Запрещено использование при температуре ниже –10 C - возможна потеря герметичности из-за застывания воды внутри
• Не рассчитан на давление выше 16 бар - превышение может повредить седло и привести к протечкам
• Не предназначена для работы с паром - материалы не выдерживают температуру пара выше 100 C

Примеры использования

• Автоматическое управление температурой в радиаторных контурах жилых домов
• Регулирование подачи горячей воды в теплообменники коммерческих котельных
• Контур подмеса в системах напольного отопления с термостатическими головками
• Системы ГВС с бойлерами косвенного нагрева

Практические советы

• Перед установкой проверьте направление потока - на корпусе есть стрелка, указывающая правильное направление движения теплоносителя
• Для долгой службы рекомендуется использовать фильтр перед клапаном, особенно в старых системах
• При использовании с сервоприводом убедитесь, что ход привода совпадает с ходом клапана (обычно 20 мм для этой модели)
• Не затягивайте резьбу слишком сильно - перекос или деформация резьбы приведут к утечке
• При длительном простое системы (например, летом) слейте воду, чтобы предотвратить коррозию и образование осадка
