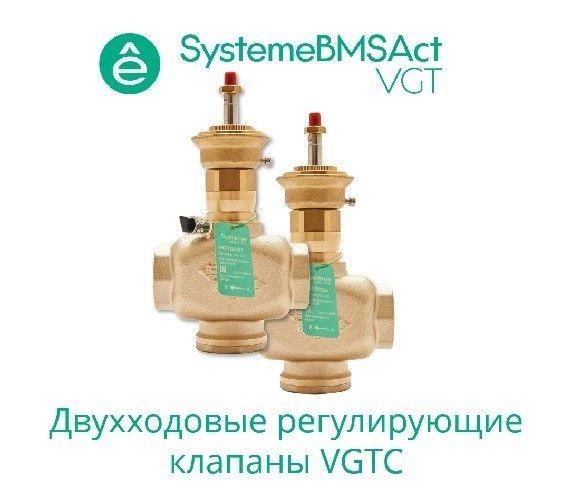

Клапан регулирующий 2-ход резьб. PN16 DN40 25куб.м/ч -10…+95град.C SE VGTC040 APC

Клапан регулирующий 2-ходовой резьбовой PN16 DN40 25 м³/ч -10…+95C от Systeme Electric (артикул vgtc040) предназначен для точной регулировки расхода теплоносителя в системах отопления и горячего водоснабжения. Он обеспечивает стабильную работу при температуре до +95 C и давлении до 16 бар.

Назначение и область применения

Этот клапан используется для автоматического управления потоком воды или другого теплоносителя в замкнутых контурах. Подходит для установки в системах центрального отопления, тепловых пунктах, котельных и на промышленном оборудовании, где требуется плавная регулировка расхода. Применяется совместно с терморегуляторами, контроллерами или датчиками температуры.

Технические характеристики

• Тип: двухходовой седельный клапан
• Присоединение: внутренняя резьба G1½" (DN40)
• Класс давления: PN16 (рабочее давление до 16 бар)
• Пропускная способность: 25 м³/ч при максимальном открытии
• Рабочая температура теплоносителя: от –10 C до +95 C
• Материал корпуса: латунь (соответствует требованиям EN 12165)
• Уплотнение седла: EPDM - устойчиво к высокой температуре и химически активным средам

Совместимость и монтаж

Клапан регулирующий 2-ходовой резьбовой PN16 DN40 25 м³/ч -10…+95C имеет резьбовое соединение - монтируется напрямую в трубопровод без фланцев. Для герметичности используйте ленту ФУМ или пасту для резьбы. Установка должна выполняться с соблюдением направления потока, указанного стрелкой на корпусе. Клапан можно монтировать в любом положении, но предпочтительно - вертикально с выходом вверх. Диаметр трубы должен соответствовать DN40; при меньшем диаметре возможна потеря регулирующей способности.

Безопасность и стандарты

Изготовлен из материалов, соответствующих европейским нормам EN 12165 для запорной арматуры. Максимальная рабочая температура +95 C исключает применение в паровых системах. Конструкция не предназначена для работы с агрессивными жидкостями (кислоты, щелочи, масла).

Преимущества

• Высокая точность регулирования благодаря седельному типу затвора
• Латунный корпус - долговечность и устойчивость к коррозии в водных средах
• EPDM-уплотнение сохраняет эластичность даже при частых перепадах температуры
• Низкий гидравлический шум при работе
• Поддерживает работу в режиме постоянного давления

Ограничения применения

• Не допускается использование при температуре выше +95 C - риск деформации уплотнений
• Запрещено применение в системах с воздухом, паром, маслом или агрессивными химикатами
• Не рассчитан на частые гидроудары - требуются демпферы или компенсаторы в системе
• Резьбовое присоединение не подходит для крупных сетей с высокими нагрузками - для таких случаев нужен фланцевый аналог

Примеры использования

• Автоматическое управление температурой радиаторов в многоквартирном доме через термостатические головки
• Регулирование подачи горячей воды в теплообменник комбинированного котла
• Контроль расхода в системе подогрева технологических емкостей на заводе
• Участок рециркуляции ГВС в жилом комплексе

Практические советы

• Перед монтажом промойте трубопровод - частицы грязи могут повредить седло клапана
• При использовании с сервоприводом проверьте соответствие усилия и хода - система SE vgtc040 требует привод с ходом 6–8 мм
• Не закручивайте резьбу слишком сильно - перетяжка вызывает трещины в латуни
• При длительном простое системы (например, летом) рекомендуется полностью открывать клапан, чтобы избежать залипания затвора
• Артикул vgtc040 - единственный вариант в линейке Systeme Electric с такими параметрами; аналоги других брендов могут отличаться по резьбе или пропускной способности
