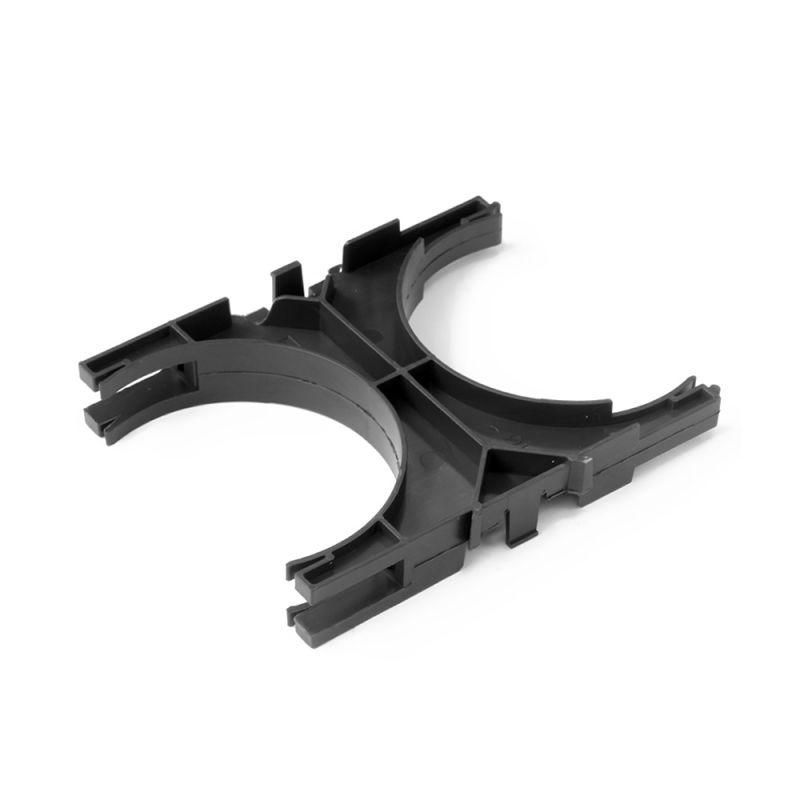

Кластер наборный двухсторонний для двустен. труб d125мм Промрукав PR13.02389 Строитель

Кластер для двустенных труб d125 мм наборный, двухсторонний от бренда ПРОМРУКАВ (артикул pr13.02389) предназначен для фиксации и выдерживания равномерного шага между несколькими двустенными гофрированными трубами при групповой прокладке. Это решение особенно эффективно там, где важно избежать перегибов и переплетений кабельных трасс.

Назначение и область применения

Кластер для двустенных труб d125 мм наборный, двухсторонний используется для организации параллельной прокладки нескольких труб диаметром 125 мм. Он обеспечивает жесткую фиксацию и сохраняет заданное расстояние между трубами, что предотвращает их смещение при монтаже и эксплуатации. Применяется в системах автоматизации, на производственных линиях, в промышленных каналах и при прокладке кабелей в условиях ограниченного пространства.

Технические характеристики

• Диаметр трубы: 125 мм - совместим с двустенными гофрированными трубами именно этого размера;
• Тип изделия: держатель - не является крепежом к стене, а служит для взаимного удержания труб друг относительно друга;
• Исполнение: одинарный - один модуль фиксирует две трубы; для большего количества требуется сборка нескольких единиц;
• Форма: двухсторонняя - позволяет располагать трубы по обе стороны от центральной оси кластера;
• Материал: термостойкий пластик, устойчивый к механическим нагрузкам и химическим воздействиям в промышленной среде.

Совместимость и монтаж

Кластер для двустенных труб d125 мм наборный, двухсторонний не требует инструментов для установки. Его можно легко защелкнуть на трубах, которые уже частично проложены. Для увеличения числа труб в одной группе несколько кластеров соединяются друг с другом по горизонтали и вертикали - они имеют специальные замки на боковых поверхностях. Учитывайте, что посадочные отверстия рассчитаны исключительно на трубы с наружным диаметром 125 мм - использование труб меньшего или большего размера невозможно.

Преимущества

• Обеспечивает точную и постоянную дистанцию между трубами - снижает риск повреждения изоляции при контакте;
• Гибкая система сборки - позволяет формировать линии из 2, 4, 6 и более труб без дополнительных креплений;
• Легко демонтируется - при необходимости обслуживания труб кластер можно разъединить без инструментов;
• Не деформируется под собственным весом даже при длинных участках прокладки.

Ограничения применения

• Не предназначен для настенного или потолочного крепления - требует наличия хотя бы двух соседних труб для функционирования;
• Не работает с одностенными или металлическими трубами - только с двустенными гофрированными;
• Не рекомендован для открытых внешних площадок без защиты от прямого UV-излучения - материал не имеет антиультрафиолетового покрытия;
• Не подходит для высоких температур выше +80 C - возможна потеря формы и прочности.

Примеры использования

• На конвейерных линиях - фиксация нескольких труб с датчиками и силовыми кабелями вдоль рамы оборудования;
• В распределительных щитах - организация параллельных входящих/исходящих кабельных трасс;
• В промышленных зонах с плотной проводкой - упорядочивание множества труб в одном канале без перегибов;
• При модернизации существующих систем - добавление новых труб рядом с уже установленными без переделки креплений.

Практические советы

• Перед монтажом проверьте внутренний диаметр ваших труб - он должен точно соответствовать 125 мм наружному диаметру;
• При сборке длинных рядов начинайте с центра и двигайтесь в обе стороны - так легче сохранить симметрию;
• Если трубы находятся под напряжением, убедитесь, что кластер не создаёт теплового контура - воздушный зазор между трубами важен для теплоотвода;
• Для сложных маршрутов используйте комбинированную схему: кластеры + стандартные хомуты - это повысит надежность фиксации на изгибах.
