Держатель расстояния (кластер) для двустенных труб, д.125, тройной(Новосибирск) - 025123N ДКС

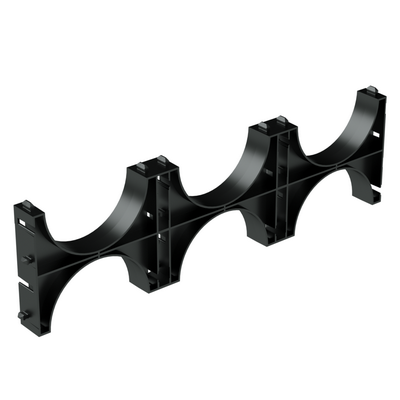

Держатель расстояния (кластер) тройной для двустенных труб диаметром 125 мм от DKC (ДКС), артикул 025123, предназначен для точного позиционирования и фиксации трёх двустенных труб системы Octopus на заданном расстоянии друг от друга. Материал - полипропилен - обеспечивает долговечность и устойчивость к химическим и механическим нагрузкам.

Назначение и область применения

Держатель расстояния (кластер) тройной для двустенных труб диаметром 125 мм используется для монтажа кабельных трасс в системе Octopus. Он позволяет равномерно расположить три трубы параллельно, предотвращая их смещение при засыпке, бетонировании или других работах. Применяется при устройстве кабельной канализации в жилых домах, промышленных объектах, транспортной и спортивной инфраструктуре. Подходит как для скрытой, так и для открытой прокладки.

Технические характеристики

• Диаметр труб: 125 мм - совпадает с внутренним и наружным диаметром двустенных труб системы Octopus;
• Количество каналов: три - каждый рассчитан на одну трубу диаметром 125 мм;
• Материал: полипропилен - устойчив к коррозии, УФ-излучению и агрессивным средам;
• Цвет: чёрный - снижает нагрев при эксплуатации на открытом воздухе;
• Покрытие: отсутствует - материал сам по себе достаточно стойкий, дополнительное покрытие не требуется;
• Исполнение: тройной - фиксирует именно три трубы одновременно;
• Рекомендовано для проектного использования - соответствует требованиям проектировщиков при составлении схем кабельной канализации.

Совместимость и монтаж

Держатель расстояния (кластер) тройной для двустенных труб диаметром 125 мм совместим исключительно с трубами системы Octopus от DKC (ДКС). Пазы точно соответствуют наружному диаметру труб - установка происходит без усилий: труба просто вставляется до упора. Кластеры можно соединять между собой по длине трассы с помощью шплинтов или защёлок (если предусмотрено конструкцией смежных элементов), что позволяет формировать длинные цепочки для многотрубных трасс. Для надёжной фиксации рекомендуется использовать крепления к основанию (скобы, анкера) при монтаже в грунт или бетонную стяжку.

Преимущества

• Удерживает три трубы в строго фиксированном положении - исключает перегибы и перекосы;
• Высокая прочность полипропилена - выдерживает давление грунта и механические нагрузки при засыпке;
• Лёгкий вес - удобен при транспортировке и монтаже;
• Не требует специальных инструментов - монтаж выполняется вручную;
• Совместим с другими элементами системы Octopus - легко интегрируется в комплексную трассу.

Ограничения применения

• Не предназначается для использования с трубами других систем - несовместим с продукцией других производителей;
• Не рекомендуется применять в условиях постоянного контакта с открытым пламенем или температурой выше +80 C - полипропилен теряет форму;
• Не следует использовать в качестве несущего элемента - он лишь фиксирует трубы, но не воспринимает значительные вертикальные нагрузки;
• Запрещён монтаж в местах с возможностью механического повреждения (например, под дорогами с интенсивным движением) без дополнительной защиты (бетонная оболочка, песчаная подушка).

Примеры использования

• Подземная кабельная канализация в жилом микрорайоне - три трубы для силовой, телекоммуникационной и видеонаблюдения;
• Трасса вдоль автодороги - держатели установлены через каждые 1–2 метра для удержания нескольких труб в одной линии;
• Строительство спортивного комплекса - прокладка коммуникаций под бетонными плитами площадки с использованием кластеров для компактного размещения проводов;
• Объекты городской инфраструктуры - тоннели, эстакады, где важно минимизировать занимаемую ширину трассы.

Практические советы

• Перед монтажом проверьте, что все трубы имеют одинаковый наружный диаметр - допуск +-1 мм допустим, но большие отклонения нарушают плотную посадку;
• При прокладке в грунте используйте песчаную подушку под держателем - это снижает риск деформации при осадке почвы;
• Если трасса длиннее одного кластера - соединяйте несколько единиц последовательно; не забудьте закрепить крайние элементы анкерами;
• При работе в холодную погоду (+5 C и ниже) держатель становится более хрупким - обращайтесь осторожно, избегайте ударов;
• Артикулы 025123, 025123n и 25123 - это одна и та же модель, различаются только по регистру или наличию буквенного суффикса - выбирайте любой.
