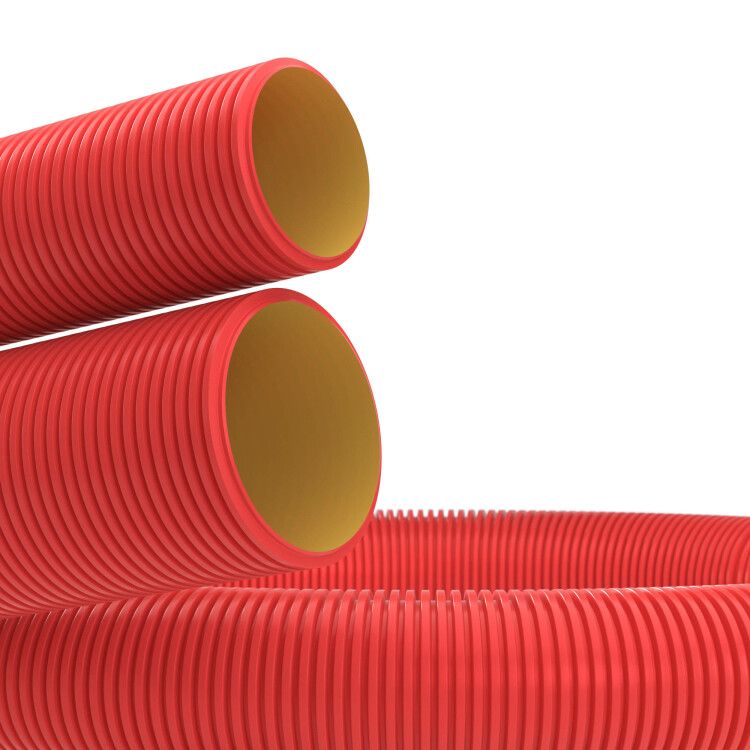

Труба гофрированная двустенная ПНД гибкая d125мм с протяжкой для кабельной канализации SN8 500Н красн. (уп.40м) DKC 121912 ДКС 121912N

Труба гофрированная двустенная ПНД гибкая для кабельной канализации d125мм с протяжкой и муфтой, SN8, 720Н, красный, 40м в бухте от DKC - это прочная, гибкая защитная оболочка для кабелей, предназначенная для укладки в землю или бетон. Благодаря наличию нейлоновой протяжки и соединительной муфты, монтаж становится быстрее и надежнее. Артикулы 121912 и 121912n соответствуют одному продукту из серии Octopus.

Назначение и область применения

Труба предназначена для защиты кабелей низкого и высокого напряжения от механических повреждений, влаги, химических веществ и перепадов температур. Применяется при устройстве кабельной канализации в строительстве: подземная прокладка трасс, заливка в фундамент, монтаж в бетонных плитах, прокладка в дорожных насыпях. Также подходит для ливневой канализации, где требуется устойчивость к нагрузкам и агрессивным средам.

Технические характеристики

• Наружный диаметр: 125 мм
• Материал: полиэтилен низкого давления (ПНД)
• Форма: внешняя поверхность - ребристая, внутренняя - гладкая
• Цвет: внешняя стенка - красная, внутренняя - желтая
• Длина бухты: 40 метров
• Минимальный радиус изгиба: 1000 мм (8 диаметров трубы)
• Рабочий температурный диапазон: от -55 C до +90 C
• Степень защиты: IP44 (защита от предметов >2,5 мм), IP55 (пылевоздушная защита), IP67 (полную защиту от пыли и временного погружения в воду)
• Кольцевая жесткость: SN8 (класс нагрузки для глубокой укладки)
• Удельная нагрузка: 720 Н
• Поверхность: необработанная, без антипригарных или водоотталкивающих покрытий

Совместимость и монтаж

Труба совместима с муфтой, которая входит в комплект каждой бухты. Соединение выполняется методом врастяжку - один конец трубы вводится в муфту до упора. Для герметизации рекомендуется использовать термоусадочные или резиновые уплотнители, если требует проект. Протяжка - нейлоновый шнур, проходящий через всю длину трубы, позволяет легко затянуть кабели после укладки. Монтаж возможен только в скрытых системах: в грунте, под бетонными плитами, внутри стен или полов. Открытый монтаж не предусмотрен - материал не рассчитан на постоянное UV-воздействие, хотя и имеет хорошую устойчивость к холоду.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14254-96 по степени защиты IP44–IP67. Кольцевая жесткость SN8 соответствует классу нагрузки для укладки на глубине до 4–6 метров. Материал ПНД не выделяет токсичных веществ при нагреве и безопасен для контакта с почвенными водами. Температурный диапазон (-55…+90 C) обеспечивает работу в условиях сурового климата, включая вечную мерзлоту.

Преимущества

• Высокая гибкость - можно прокладывать по сложным маршрутам без дополнительных фитингов
• Наличие протяжки исключает необходимость втягивать кабель вручную - экономит время и усилия
• Эластичность сохраняется при низких температурах - не растрескивается зимой
• Двустенная конструкция снижает вес и увеличивает жесткость без потери прочности
• Каждая бухта уже оснащена муфтой - не нужно докупать комплектующие
• Красный цвет облегчает визуальное определение трассы при раскопках

Ограничения применения

• Не применяется для открытой прокладки на воздухе - материал не устойчив к длительному УФ-облучению
• Запрещено использование в местах с постоянным прямым контактом с открытым пламенем или высокими температурами выше +90 C
• Не рекомендуется для прокладки в песчаных или сыпучих грунтах без подготовки основания - риск деформации
• Не является самонесущей конструкцией - требует заполнения кабелями или поддержки при длинных участках
• Не используется в качестве водопровода или для транспортировки жидкостей - внутренний канал не герметичен

Примеры использования

• Подземная прокладка силового кабеля от трансформаторной будки к зданию
• Установка в монолитном фундаменте для вывода кабелей в этажи
• Прокладка в дорожном полотне для освещения и сигнализации
• Обустройство кабельных коллекторов на промышленных объектах
• Монтаж в бетонных плитах парковок и автостоянок

Практические советы

• Перед укладкой проверьте целостность протяжки - она должна свободно двигаться по всей длине
• При использовании в бетоне убедитесь, что труба не будет перегнута под острым углом - минимальный радиус 1000 мм обязателен
• При работе при температуре ниже -25 C согрейте трубу перед изгибом - это предотвратит микротрещины
• Для длинных участков (>30 м) используйте несколько бухт с соединением через муфту - не тяните кабель через более чем 40 м без промежуточных точек доступа
• При закладке в грунт уложите трубу на песчаную подушку - это равномерно распределит нагрузку и продлит срок службы
• Артикулы 121912 и 121912n - это одна и та же труба; различия в номерах связаны с партиями, а не с характеристиками
