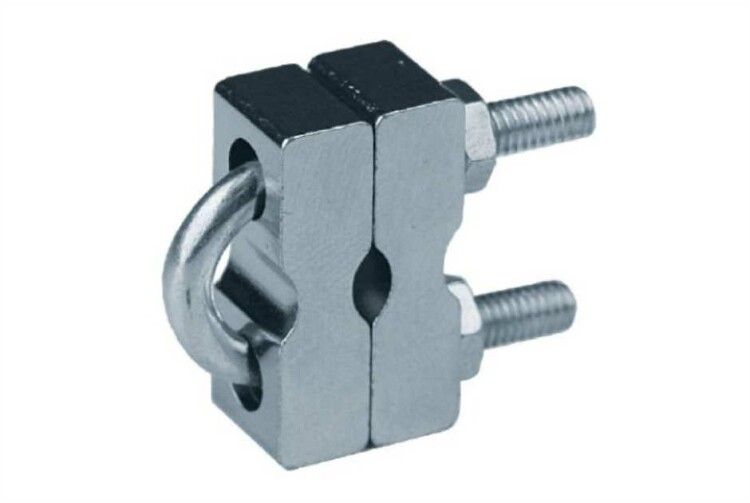

Клемма заземления F5 Combitech 7-78.5 мм², до 40 мм DKC (ДКС) FC37302

Клемма заземления для проволочного лотка DKC (ДКС), артикул fc37302, предназначена для надёжного подключения заземляющих проводников к металлическим лоткам системы F5 Combitech. Эта клемма обеспечивает постоянный электрический контакт между конструкцией лотка и системой заземления, что соответствует требованиям безопасности при использовании электрооборудования.

Назначение и область применения

Клемма заземления для проволочного лотка используется исключительно для заземления металлических проволочных лотков системы F5 Combitech. Установка обязательна согласно нормам ПУЭ - один раз на каждый участок протяжённостью до 20 метров. Применяется в промышленных объектах, где используются силовые кабели и оборудование: заводские цеха, распределительные пункты, автоматизированные линии, серверные помещения.

Технические характеристики

• Тип изделия: Клемма заземления
• Сечение присоединения: 7–78,5 мм2 - позволяет использовать медные или алюминиевые заземляющие жилы этого сечения
• Диаметр зажимаемого проводника: 7–78,5 мм - соответствует максимальному внешнему диаметру круглого проводника; важно учитывать изоляцию при выборе кабеля
• Материал корпуса: Оцинкованная сталь - защищает от коррозии в условиях повышенной влажности
• Закрепление: Ширина зажима - 40 мм - обеспечивает плотную фиксацию на профильном элементе лотка
• Тип проводника: Только круглый - не плоские шины или ленточные проводники
• Климатическое исполнение: УХЛ(1,5) - допустимо использование в закрытых помещениях с умеренным климатом, возможны колебания температур и влажности
• Защитное покрытие: Гальваническое цинкование - более равномерное и долговечное, чем холодное цинкование
• Цвет: Светло-серый - сочетается с цветовой гаммой всей серии F5 Combitech

Совместимость и монтаж

Клемма заземления для проволочного лотка DKC (ДКС), артикул fc37302, совместима со всеми типоразмерами лотков системы F5 Combitech. Монтируется путём механического зажима на боковую стенку лотка - никаких сверлений или болтов не требуется. Для подключения заземляющего провода используйте кабель с медным сердечником сечением 7–78,5 мм2. Конец провода предварительно зачищают и заправляют в зажим, после чего затягивают винт до упора. Напряжение питания не влияет на работу клеммы - она работает только как механический контакт.

Безопасность и стандарты

Изделие соответствует требованиям ПУЭ и ГОСТ Р 50571.5.54 для защиты от поражения током. Обеспечивает непрерывность цепи заземления при соблюдении рекомендаций по установке. Подтверждает соответствие через документацию производителя DKC (ДКС) на серию F5 Combitech.

Преимущества

• Не требует сверления или демонтажа лотка - легко устанавливается даже на готовой трассе
• Высокая механическая прочность благодаря оцинкованной стали
• Стандартная ширина 40 мм гарантирует точную посадку на все модели лотков F5 Combitech
• Гальваническое цинкование увеличивает срок службы в сравнении с обычными покрытиями
• Поддерживается официально рекомендованной продукцией производителя - снижаются риски отказа при проверках

Ограничения применения

• Не применяется для заземления пластиковых или неметаллических лотков
• Не предназначен для работы с плоскими проводниками - только круглые
• Не рассчитана на высокие напряжения выше 1000 В переменного тока - только для систем TN-S/TN-C-S
• Не следует использовать вне помещений без дополнительной защиты от осадков - хотя имеет класс UHL(1,5), но не является герметичной
• Не заменяет основную систему заземления - служит лишь связующим элементом между лотком и контуром

Примеры использования

• Заземление лотков с кабелями управления на сборочном конвейере в автомобильном заводе
• Обустройство заземляющей цепи в распределительном щите с множеством лотков F5 Combitech
• Фиксация заземления на каждом втором лотке в технологическом коридоре химического производства
• Подключение к существующему контуру заземления в серверной комнате с кабельными трассами

Практические советы

• Перед установкой обязательно удалите оксидную плёнку с поверхности лотка там, куда будет прилегать клемма - это повысит качество контакта
• Выбирая заземляющий провод, ориентируйтесь на минимальное сечение 10 мм2 - так безопаснее и легче выполнить требования норм
• Проверьте, чтобы внутренний диаметр зажима клеммы был больше на 1–2 мм, чем диаметр провода - иначе трудно вставить
• После монтажа проведите контрольное измерение переходного сопротивления - оно должно быть менее 0,1 Ом
• Для длинных трасс используйте одну клемму на каждые 15–20 м - лучше перестраховаться, чем получить отказ при инспекции
