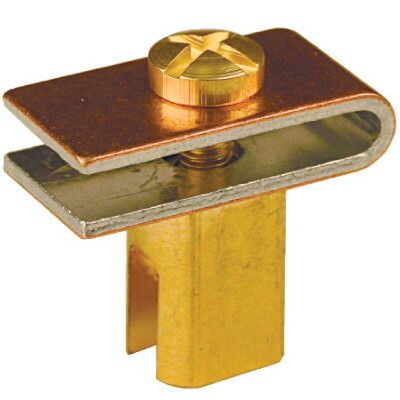

Клемма заземления F5 Combitech усиленная 0.8-78.5 мм² DKC (ДКС) FC37303

Клемма усиленная заземления для проволочного лотка от DKC (ДКС), артикул fc37303, предназначена для надёжного заземления проволочных лотков системы F5 Combitech. Устройство обеспечивает прочное электрическое соединение между лотком и заземляющим проводом, соответствует требованиям безопасности и рассчитано на работу в условиях умеренного и холодного климата.

Назначение и область применения

Клемма усиленная заземления для проволочного лотка применяется исключительно для заземления проволочных лотков системы F5 Combitech. Подходит для лотков с высотой борта 50, 80 и 100 мм. Не совместима с лотками высотой 30 мм. Обязательно используется для выполнения требований ПУЭ - заземление должно выполняться через каждые 20 метров трассы. Применяется в промышленной автоматизации, на объектах с силовым оборудованием, конвейерах, участках с повышенной влажностью и пылевой нагрузкой.

Технические характеристики

• Тип изделия: клемма усиленная заземления
• Сечение присоединения: 0,8–78,5 мм2 (для круглых проводов диаметром 1–10 мм)
• Максимальная ширина зажимаемого плоского проводника: до 40 мм
• Материал корпуса: латунь
• Защитное покрытие: гальваническое цинкование - повышает corrosion resistance и долговечность
• Климатическое исполнение: УХЛ(1,5) - работает при температуре от −40 C до +40 C, допускает повышенную влажность
• Цвет: светло-серый
• Рекомендовано для проектирования: да

Совместимость и монтаж

Клемма усиленная заземления для проволочного лотка фиксируется на вертикальном ребре жесткости лотка F5 Combitech. Для установки требуется предварительно просверлить отверстие в стенке лотка под болт M6, который входит в комплект. Монтаж осуществляется без инструментов - достаточно защелкнуть клемму на бортик и затянуть болтом. Гильза внутри клеммы плотно обжимает заземляющий провод, обеспечивающий низкое переходное сопротивление. Не используйте клемму с лотками других серий - она спроектирована именно под геометрию F5 Combitech.

Безопасность и стандарты

Изделие соответствует требованиям ПУЭ и ГОСТ Р 50571.5.54 для систем заземления. Цинковое покрытие снижает риск электрохимической коррозии при контакте с металлическими элементами лотка. Надёжное механическое соединение гарантирует сохранение тока утечки даже при вибрациях и перепадах температур.

Преимущества

• Высокая механическая прочность благодаря латунному основанию
• Стандартное гальваническое цинкование - устойчивость к окислению в агрессивной среде
• Поддержка широкого диапазона сечений проводов - от 0,8 до 78,5 мм2
• Закрытая форма клеммы предотвращает случайное выпадение провода
• Специальная конструкция позволяет легко комбинировать с другими элементами системы F5 Combitech

Ограничения применения

• Не для лотков с высотой борта 30 мм - не будет плотного контакта с ребром жесткости
• Не предназначен для работы с многожильным проводом без наконечника - возможен контакт с отдельными жилами
• Не рекомендуется использовать вне диапазона UHL(1,5): при температурах ниже −40 C или выше +40 C возможно изменение механических свойств материала
• Не заменяет главную заземляющую шину - служит лишь точкой подключения к лотку

Примеры использования

• Заземление лотков в цехах металлургического производства
• Обустройство заземляющих контуров на пищевых предприятиях с частой мойкой оборудования
• Прокладка кабельных трасс в распределительных пунктах с высокой влажностью
• Автоматизация конвейерных линий с использованием модульных решётчатых лотков F5 Combitech

Практические советы

• Перед монтажом проверьте диаметр заземляющего провода - он должен находиться в пределе 1–10 мм. Более толстый провод не войдёт в гильзу, более тонкий - плохо обжимается.
• Используйте только медный проводник с изоляцией класса H07V-U или аналогичной. Алюминиевые провода несовместимы.
• При сборке трассы длина участка между двумя клеммами fc37303 должна быть ≤20 м. Это обязательное условие по ПУЭ.
• Проверяйте герметичность соединения после монтажа - слегка потрясите провод. Он не должен выскакивать из гильзы.
• Артикул fc37303 всегда указывается в спецификациях проектов F5 Combitech - сверьтесь с документацией перед закупкой.
