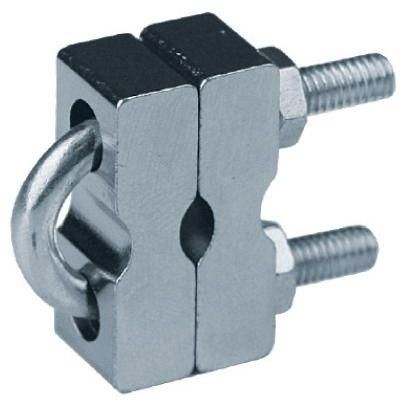

Клемма заземления для проволочного лотка | PR08.2497 Промрукав Строитель

Клемма заземления для проволочного лотка от бренда ПРОМРУКАВ (арт. pr08.2497) предназначена для надёжного соединения металлического лотка с системой заземления, обеспечивая безопасную работу электрооборудования на объектах с высокими требованиями к защите от поражения током.

Назначение и область применения

Клемма заземления для проволочного лотка используется для создания электрического контакта между металлическим проволочным лотком и контуром заземления. Применяется в системах распределения силового и слаботочного кабеля - например, на производствах, в цехах, серверных помещениях, энергообъектах. Обеспечивает постоянный поток утечек тока в землю, предотвращая опасные потенциалы на корпусах оборудования.

Технические характеристики

• Тип: Клемма для заземления проволочных лотков
• Производитель: ПРОМРУКАВ
• Артикул: pr08.2497
• Материал: Латунь с никелированным покрытием - устойчив к коррозии и окислению
• Фиксация: Механическая, через болтовое соединение с гайкой и шайбой
• Подключение заземляющего провода: До 16 мм2 (стандартная жила PE)
• Интеграция: Устанавливается прямо на профиль проволочного лотка

Совместимость и монтаж

Клемма совместима с большинством типов проволочных лотков, имеющих перфорацию или ребро жесткости шириной до 5–8 мм. Для установки требуется просверлить отверстие в стенке лотка диаметром 5,5 мм - соответствует размеру болта клеммы. После фиксации болтом клемму затягивают до плотного контакта с поверхностью лотка. Подключают медный заземляющий провод с помощью гайки M6. Нельзя использовать на пластиковых или неметаллических лотках - контакт невозможен.

Безопасность и стандарты

Клемма выполнена в соответствии с требованиями ГОСТ Р 50571 и IEC 61439 для защиты от поражения электрическим током. Соответствует нормам по минимальному сопротивлению переходного контакта - менее 0,1 Ом при правильной сборке. Не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Высокая долговечность благодаря никелированной латуни - не теряет проводимость даже во влажной среде
• Не требует специнструментов - монтируется обычными гаечными ключами
• Закрепление происходит без повреждения целостности лотка - сохраняются механические свойства профиля
• Легко проверяется в процессе обслуживания - доступ к точке заземления открытый

Ограничения применения

• Не для лотков из композитных материалов или с антикоррозийным покрытием толще 0,3 мм - может не пробить изоляцию
• Не рекомендовано применение в условиях постоянного воздействия химически активных паров (например, серная кислота, щелочные растворы)
• Не заменяет основной заземляющий проводник - работает как дополнительная точка выравнивания потенциала

Примеры использования

• Заземление лотков с кабелями питания на автоматических линиях в пищевой промышленности
• Обустройство системы заземления в серверных комнатах с проволочными трассами для сетевых кабелей
• Электроснабжение станций управления на нефтеперерабатывающих заводах

Практические советы

• Перед установкой удалите краску или оксидный слой с места крепления - это снижает сопротивление контакта
• Проверьте момент затяжки болта - слишком слабая затяжка вызывает нагрев, слишком сильная - деформирует металл лотка
• Для многожильных проводов используйте наконечники типа “штырь” или “вилка”, чтобы избежать выпадения жил
• На крупных объектах делайте контрольные замеры сопротивления заземления после монтажа - допустимо ≤ 0,5 Ом
