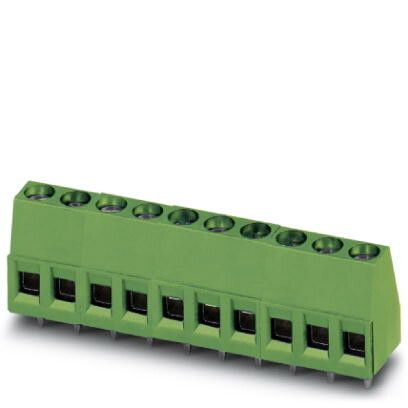

Клемма для печатной платы MKDS 1.5/ 2-5.08 Phoenix Contact 1715721

Клемма для печатной платы MKDS 1.5/ 2-5.08 от Phoenix Contact - это надёжный соединительный элемент для фиксации проводов на печатных платах, предназначенный для компактного и долговечного монтажа в электронных устройствах.

Назначение и область применения

Клемма для печатной платы MKDS 1.5/ 2-5.08 используется для создания механически прочных и электрически стабильных соединений между гибкими или жесткими проводами и печатными платами. Подходит для сборки устройств, где важна компактность и устойчивость к вибрациям - например, в контроллерах, модулях автоматизации, измерительном оборудовании и системах управления.

Технические характеристики

• Рабочее напряжение: до 250 В
• Номинальный ток: 4 А (для медного провода сечением 0,2–2,5 мм2)
• Шаг контактов: 5,08 мм
• Тип монтажа: поверхностный (SMD) / через-плату (THT)
• Максимальная температура эксплуатации: +110 C
• Материал корпуса: полиамид PA 6.6, самозатухающий (UL94 V-0)
• Материал контактов: латунь с никелевым покрытием
• Цвет корпуса: натуральный (прозрачный)

Совместимость и монтаж

Клемма для печатной платы MKDS 1.5/ 2-5.08 совместима с проводами сечением от 0,2 до 2,5 мм2. Монтируется прямо на печатную плату - выводы проходят через отверстия и паяются. Установка требует точного соблюдения шага 5,08 мм между отверстиями. Для фиксации провода используется зажимной механизм с рычагом - достаточно открыть его, вставить провод и защелкнуть. Клеммы можно устанавливать вплотную друг к другу благодаря минимальному выступанию боковых стенок.

Безопасность и стандарты

• Соответствие требованиям UL94 V-0 по горючести материала
• Соблюдаются нормы IEC 60664-1 для изоляционных расстояний
• Подтверждённая термостойкость до +110 C

Преимущества

• Удобный зажим с рычагом - позволяет легко вставлять и заменять провода без инструментов
• Высокая плотность установки: малый шаг 5,08 мм экономит место на плате
• Стабильное контактное давление обеспечивает длительную работу без окисления
• Прозрачный корпус даёт возможность визуально проверить состояние соединения
• Изготовлено компанией Phoenix Contact - известной надёжностью в промышленной электронике

Ограничения применения

• Не предназначен для работы с многожильными проводами без наконечников - возможен перегрев и ослабление контакта
• Не рекомендовано применение в средах с постоянным воздействием химических растворителей или масел
• Запрещено использование при напряжении выше 250 В или токе свыше 4 А
• Не следует использовать в условиях повышенной влажности без дополнительной герметизации - хотя материал устойчив, сама конструкция не имеет защиты IP

Примеры использования

• Подключение датчиков к плате управления в промышленных автоматах
• Фиксация проводов питания в импульсных блоках питания
• Сборка тестовых стендов и прототипов электроники
• Монтаж сигнальных цепей в системах автоматизации с ограниченным пространством

Практические советы

• Перед пайкой убедитесь, что отверстия на плате точно соответствуют шагу 5,08 мм - иначе клемма не установится
• Обязательно используйте провода с зачищенными концами длиной 5–7 мм - слишком длинные концы могут мешать закрыванию зажима
• При массовой сборке удобнее использовать специальные инструменты для открывания зажима - они снижают риск повреждения пластикового механизма
• Проверьте целостность контактов после пайки - при перегреве возможно деформирование корпуса
• Для высоких нагрузок лучше выбирать модели с более широким сечением провода - MKDS 1.5/ 2-5.08 оптимален для сигналов и слаботочных цепей
