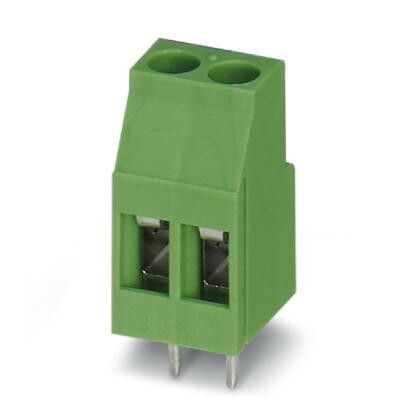

Клемма для печатной платы MKDS 3/2 Phoenix Contact 1711026

Клемма для печатной платы MKDS 3/2 от Phoenix Contact - это надёжный соединительный элемент для фиксации проводов на печатных платах, предназначенный для компактного и долговечного монтажа в электронных устройствах.

Назначение и область применения

Клемма для печатной платы MKDS 3/2 используется для подключения одножильных проводов к печатным платам в устройствах с ограниченным пространством. Подходит для сборки контроллеров, модулей управления, измерительных приборов и других устройств, где требуется прочное и компактное электрическое соединение без использования разъёмов.

Технические характеристики

• Количество контактов: 2
• Номинальное напряжение: 250 В
• Номинальный ток: 8 А
• Сечение провода: до 1,5 мм2
• Тип монтажа: поверхностный (SMD / печатный монтаж)
• Материал корпуса: полиамид (PA 6.6), самозатухающий
• Цвет корпуса: натуральный (прозрачный)
• Рабочая температура: от –40 C до +105 C

Совместимость и монтаж

Клемма для печатной платы MKDS 3/2 устанавливается методом поверхностного монтажа (SMT): выводы впаиваются в отверстия печатной платы. Для правильного монтажа необходимо соблюдать геометрию платы - шаг между контактами составляет 5,08 мм. Установка возможна как вручную, так и на автоматических линиях пайки. После установки провод вставляется в зажим и фиксируется винтом - для этого нужен шлицевой отвёртка с головкой 2,5 мм.

Безопасность и стандарты

Клемма для печатной платы MKDS 3/2 соответствует требованиям IEC 60947-7-1 и UL 1059. Материал корпуса имеет класс горючести V-0 по UL 94, что обеспечивает безопасность при перегреве. Продукт сертифицирован для работы в условиях повышенной влажности и колебаний температур.

Преимущества

• Устойчивость к механическим нагрузкам благодаря жёсткой конструкции корпуса
• Лёгкий доступ к зажимному винту для быстрой замены провода
• Высокая термостойкость позволяет использовать в устройствах с нагревом
• Отсутствие необходимости в дополнительных креплениях - монтируется прямо на плату

Ограничения применения

Клемма для печатной платы MKDS 3/2 не предназначена для многожильных проводов, проводов сечением более 1,5 мм2 или для применений с частыми вибрациями без дополнительной фиксации. Также не рекомендуется использовать в средах с агрессивными химическими веществами или постоянным воздействием открытого огня.

Примеры использования

• Подключение датчиков к плате управления промышленного оборудования
• Фиксация проводов питания в импульсных блоках питания
• Соединение цепей сигнализации в системах автоматизации
• Интеграция в тестовые стенды и прототипы электронных устройств

Практические советы

• Перед пайкой проверьте соответствие отверстий на плате шагу 5,08 мм - неверная геометрия вызовет перекос и плохой контакт
• Не затягивайте винт слишком сильно - это повредит изоляцию провода и может расколоть корпус
• Для удобства обслуживания используйте маркировочные этикетки рядом с каждой клеммой
• Klemma для печатной платы MKDS 3/2 от Phoenix Contact совместима с другими изделиями серии MKDS - можно комбинировать в одном блоке
