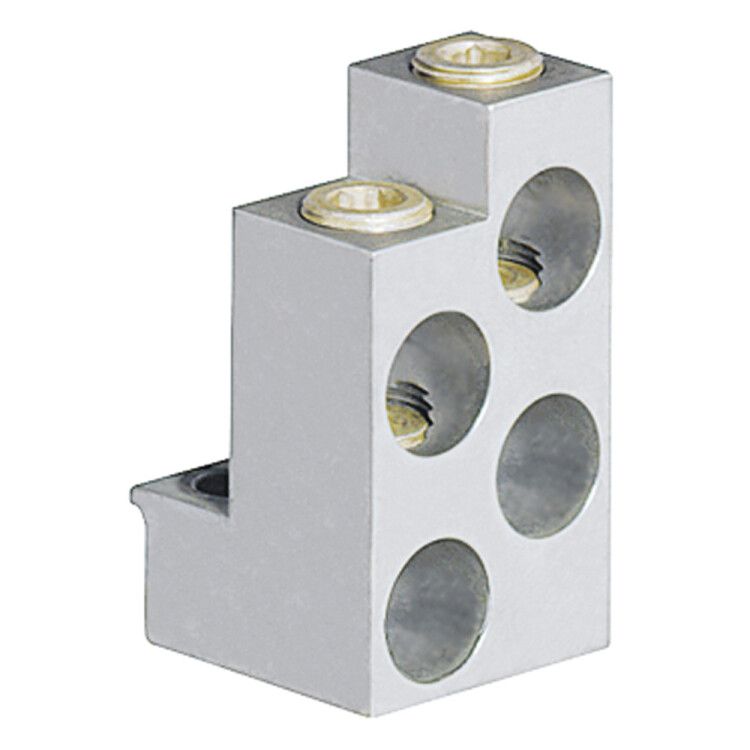

Клемма для подключения DPX/DPX-IS 1600 неоконцованных кабелей большей емкости - 026270 Legrand

Клемма для подключения DPX/DPX-IS 1250/1600 для неоконцованных кабелей 4х240+4х185 — это надёжный элемент для прямого подключения многожильных силовых кабелей без предварительной оконцевания к автоматическим выключателям серии DPX3 от Legrand. Применяется в распределительных щитах промышленного оборудования, где требуется высокая плотность подключений и устойчивость к вибрациям.

Назначение и область применения

Эта клемма предназначена исключительно для подключения неоконцованных кабелей к автоматическим выключателям DPX3 1250 A и 1600 A. Она позволяет избежать установки наконечников, что экономит время при монтаже и снижает риск ошибок при обжиме. Подходит для систем с большими токами: промышленные станки, конвейеры, системы управления энергоёмким оборудованием, распределительные пункты на заводах и объектах ЖКХ.

Технические характеристики

• Тип изделия: Клемма
• Количество полюсов: 1
• Общее число подключений: 4
• Тип подключения: Винтовое
• Тип тока: Переменный
• Способ монтажа: На винт выключателя
• Поддерживаемые сечения кабеля: 4×240 мм² + 4×185 мм²
• Максимальный ток: до 1600 А (соответствует классу DPX3)
• Работает с кабелями без наконечников — прямой контакт с жилами

Совместимость и монтаж

Клемма совместима только с выключателями серии DPX3 от Legrand, имеющими соответствующий тип крепления. Устанавливается напрямую на выходные зажимы автомата DPX/DPX-IS 1250/1600 через винтовое соединение. Для правильного монтажа необходимо:

• Убедиться, что кабели имеют сечение 240 мм² и 185 мм² — другие значения не допускаются;
• Не использовать наконечники — они не требуются и могут помешать контакту;
• Затягивать винты равномерно, без перегрузки — рекомендован момент затяжки указан в документации на DPX3;
• Проверить герметичность и целостность изоляции перед установкой — клемма не имеет защиты от внешней среды.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-1 и IEC 60947-2 для коммутационных устройств. Материалы клеммы рассчитаны на длительную работу при температуре до +70 °C. Напряжение — до 1000 В переменного тока. Сертифицирована для профессионального использования в соответствии с нормами EN 61439.

Преимущества

• Устраняет необходимость в обжиме наконечников — экономит время и материалы;
• Высокая механическая прочность за счёт усиленного корпуса и точного подбора зажимного механизма;
• Стабильный контакт даже при больших токах благодаря площади поверхности зажима;
• Специально адаптирована под серию DPX3 — гарантирует совместимость и безопасность;
• Уменьшает количество компонентов в цепи — снижает вероятность отказа.

Ограничения применения

• Не применяется с кабелями меньшего сечения — менее 185 мм² не фиксируются надёжно;
• Не используется с одножильными проводами — предназначен только для многожильных кабелей;
• Не подходит для других серий выключателей — даже аналогичных по току;
• Не имеет IP-защиты — нельзя применять во влажных, запылённых или открытых помещениях без дополнительной защиты;
• Не предназначена для частого отключения — только для постоянных соединений.

Примеры использования

• Подключение главного входа к шкафу управления насосной станции с током 1600 А;
• Соединение кабельной линии 4×240 мм² с автоматом DPX3 в цехе металлургического производства;
• Фиксация параллельных групп кабелей 4×185 мм² в распределительном щите на элеваторе;
• Монтаж в системах питания крупных приводов и конвейерных линий с высокой нагрузкой.

Практические советы

• Перед установкой проверьте, чтобы все жилы были одинаковой длины и свободно проходили в каналы клеммы — не допускайте перегибов;
• Используйте только кабели с медными жилами — алюминиевые не подходят;
• После монтажа сделайте контрольную затяжку винтов спустя 2–3 часа работы — возможна усадка металла;
• Для обслуживания отключайте питание и используйте изолирующие средства — клемма находится под напряжением при работе выключателя;
• Артикулы 026270 и 26270 — это одна и та же клемма; различие в номерах связано с форматом внутреннего учёта Legrand.
