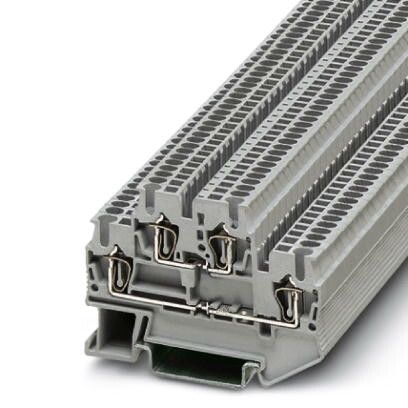

Клемма двухъярусная пружинная STTB 1.5 Phoenix Contact 3031157

Клемма двухъярусная пружинная STTB 1.5 от Phoenix Contact предназначена для надёжного и быстрого соединения проводов малого сечения в распределительных щитах на DIN-рейке. Благодаря пружинному зажиму и взрывозащищённой конструкции, она подходит для применений в сложных условиях, где важны безопасность и долговечность.

Назначение и область применения

Клемма двухъярусная пружинная STTB 1.5 используется для создания электрических соединений в цепях управления, автоматизации и распределения энергии. Подходит для работы в промышленном оборудовании, системах безопасности, станках, конвейерах и других устройствах, требующих компактного и надёжного соединения. Особенно эффективна там, где требуется высокая плотность сборки — два уровня позволяют уменьшить занимаемое место на DIN-рейке.

Технические характеристики

• Тип зажима: пружинный — без инструментов, надёжное соединение за счёт механического усилия
• Сечение провода: 0,08–1,5 мм² — подходит для тонких жил, многожильных и одножильных проводов
• Номинальный ток: 17,5 А — выдерживает нагрузки до этого значения при нормальных условиях
• Номинальное напряжение: 500 В — рассчитана на работу в сетях переменного и постоянного тока до 500 В
• Количество контактов на уровне: 2 — каждый ярус имеет два входа для проводов
• Ширина: 4,2 мм — компактный форм-фактор, позволяет размещать много клемм на одной рейке
• Высота: 47,5 мм — учтено при планировании места в шкафу
• Рабочая температура: от –60 °C — работает в экстремально холодных средах, включая открытые площадки и холодильные камеры
• Материал корпуса: термопласт с классом воспламеняемости V0 — самозатухающий, не распространяет горение
• Взрывозащищённость: да — соответствует требованиям для зон с повышенным риском возгорания или взрыва
• Способ монтажа: фиксация на DIN-рейку 35 мм — совместима со всеми стандартными шкафами
• Положение подключения: сверху — удобно для подвода проводов с верхней стороны шкафа
• Цвет: серый — стандартизированная цветовая идентификация

Совместимость и монтаж

Клемма двухъярусная пружинная STTB 1.5 устанавливается на DIN-рейку 35 мм стандартного типа. Для правильной работы необходимо использовать замыкающую пластину — без неё клеммы не будут соединены между собой по цепи, что сделает невозможным последовательное соединение нескольких элементов. Установка пластины обязательна даже при использовании одной клеммы — это обеспечивает целостность потенциала в группе. Подключение проводов осуществляется сверху: достаточно вставить провод до упора и закрыть пружинный механизм кнопкой. Инструмент не нужен.

Безопасность и стандарты

Изолирующая оболочка выполнена из материала с классом воспламеняемости V0 — при воздействии огня материал самостоятельно затухает, предотвращая распространение пламени. Клемма двухъярусная пружинная STTB 1.5 прошла испытания на взрывозащищённость и допущена к применению в опасных зонах согласно международным нормам IEC/EN 60079. Напряжение 500 В и ток 17,5 А соответствуют требованиям для промышленного оборудования.

Преимущества

• Отсутствие необходимости в инструменте — соединение выполняется рукой, экономит время при монтаже и обслуживании
• Два уровня — удвоенная плотность соединений на единице длины DIN-рейки
• Устойчивость к вибрациям — пружинный зажим не ослабевает при длительной работе в условиях тряски
• Работа при низких температурах — сохраняет эластичность материалов при –60 °C, в отличие от многих аналогов
• Взрывозащищённость — снижает риски аварий в химических, нефтегазовых и угольных производствах

Ограничения применения

Клемма двухъярусная пружинная STTB 1.5 не предназначена для проводов сечением более 1,5 мм² — попытки вставить больший провод повредят механизм и нарушат контакт. Также не рекомендуется использовать её в местах с частыми перегрузками выше 17,5 А — это вызывает нагрев и преждевременный износ. Отказ от установки замыкающей пластины делает устройство небезопасным — возможен разрыв цепи или пробой. Не применяйте в средах с агрессивными химическими веществами, не указанными в документации Phoenix Contact.

Примеры использования

• Подключение датчиков и концевых выключателей в автоматизированных линиях
• Распределение питания в щитах управления станков с ЧПУ
• Сборка цепей сигнализации и защиты в холодильных установках
• Формирование групповых соединений в взрывозащищённых шкафах на нефтеперерабатывающих заводах

Практические советы

• Перед вставкой провода удалите изоляцию точно на 8–10 мм — слишком длинный конец может задеть соседние контакты
• Обязательно используйте замыкающие пластины — они обеспечивают электрическую связь между клеммами одного уровня
• Проверьте посадочный диаметр DIN-рейки — клемма STTB 1.5 совместима только с рейкой 35 мм, а не с 15 или 7,5 мм
• При монтаже в плотную группу — оставляйте минимум 5 мм свободного пространства между клеммами для доступа к кнопкам
• Для проверки качества соединения — легонько дерните провод после зажима; если он не выскакивает — контакт надёжен
