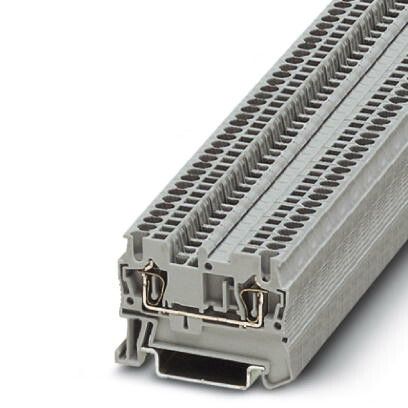

Проходные клеммы ST 1,5 | 3031076 Phoenix Contact

Клемма проходная ST 1.5 от Phoenix Contact и СТЭЗ — это надёжное устройство для последовательного соединения проводов на DIN-рейке, предназначенное для работы в условиях повышенной опасности, включая взрывоопасные среды. Артикул 3031076 обеспечивает устойчивую передачу тока до 17,5 А при напряжении до 500 В.

Назначение и область применения

Клемма проходная ST 1.5 используется для создания непрерывного электрического контура между двумя точками цепи. Подходит для монтажа в распределительных щитах, автоматических системах управления, промышленном оборудовании и устройствах, работающих во взрывоопасных зонах. Благодаря высокой степени защиты и термостойкости, её применяют в холодильных установках, на нефтегазовых объектах, в шахтах и других местах с экстремальными условиями.

Технические характеристики

• Номинальный ток: 17,5 А
• Номинальное напряжение: 500 В
• Поперечное сечение провода: 0,08–1,5 мм² (подходит для одножильных и многожильных проводов)
• Способ монтажа: фиксация на DIN-рейке 35 мм
• Количество контактов: 2 (проходная — вход и выход в одной линии)
• Позиция подключения: сверху
• Рабочая температура: от –60 °C до +85 °C (без снижения характеристик)
• Ширина: 4,2 мм, высота: 36,5 мм
• Материал корпуса: термопласт с классом воспламеняемости V0 — самозатухающий, не распространяет пламя
• Цвет: серый
• Взрывозащищённость: да — соответствует требованиям для зон Ex
• Необходимость замыкающей пластины: да — для соединения нескольких клемм в цепь требуется установить перемычку

Совместимость и монтаж

Клемма проходная ST 1.5 совместима с любыми DIN-рейками стандарта EN 60715. Установка происходит защёлкиванием — достаточно плотно придавить клемму к рейке до характерного щелчка. Для подключения провода используйте пружинный зажим: просто вставьте подготовленный провод (без зачистки более чем на 8 мм) до упора, затем освободите зажим кнопкой. После подключения проверьте надёжность фиксации легким потягиванием. Обязательно установите замыкающую пластину, если необходимо соединить несколько таких клемм в одну цепь — без неё сигнал или ток не будут передаваться дальше.

Безопасность и стандарты

Клемма проходная ST 1.5 имеет класс воспламеняемости V0 по UL 94 — материал не горит и не поддерживает пламя после удаления источника огня. Взрывозащита подтверждена для применения в зонах с риском возгорания от искр или перегрева. Соответствует требованиям IEC/EN 60947-7-1 для коммутационных аппаратов. Напряжение 500 В позволяет использовать её в сетях переменного и постоянного тока, включая системы управления и сигнализации.

Преимущества

• Пружинный зажим исключает необходимость периодической подтяжки — контакт сохраняется даже при вибрациях
• Узкая форма (4,2 мм) позволяет компактно размещать много клемм в одном ряду
• Работает при крайне низких температурах — до –60 °C, что важно для арктических условий и холодильных камер
• Изоляция из термопласта с классом V0 повышает безопасность при аварийных ситуациях
• Подходит для медных и алюминиевых проводов сечением до 1,5 мм²

Ограничения применения

• Не предназначена для проводов сечением больше 1,5 мм² — попытки вставить больший провод повредят механизм зажима
• Обязательно требует установки замыкающей пластины при использовании в цепях; без неё клемма работает только как одиночная
• Не рекомендовано применение в средах с агрессивными химическими веществами — хотя корпус устойчив, длительный контакт с растворителями может повредить изоляцию
• Не является герметичной — IP-класс не указан, поэтому не следует использовать в открытых, сырых или пыльных местах без дополнительной защиты

Примеры использования

• Соединение датчиков температуры в холодильных камерах
• Передача сигнала между модулями ПЛК на пищевом производстве
• Распределение питания в взрывозащищённых светильниках на нефтяных вышках
• Формирование цепей управления в системах вентиляции на химзаводе

Практические советы

• При работе с многожильными проводами используйте наконечники — они предотвращают расслоение жил и обеспечивают лучший контакт
• Проверяйте соответствие сечения провода: даже небольшое превышение 1,5 мм² может вызвать нагрев и отказ
• При сборке цепи из нескольких клемм всегда устанавливайте замыкающие пластины сразу — потом будет сложнее достать клемму
• Артикул 3031076 совпадает у Phoenix Contact и СТЭЗ — можно заменить аналогично, если есть доступность
• Для обслуживания: отключите питание, затем нажмите кнопку зажима и осторожно выньте провод — не дергайте за изоляцию
