Миниклемма STB-1.5 18A (50 шт) синяя PROxima | stb-m-1.5-blue-r EKF

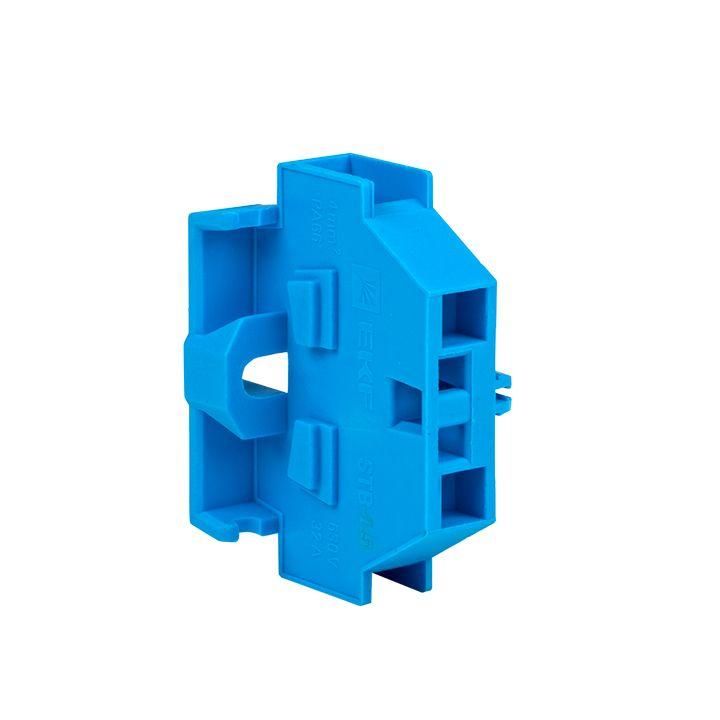

Клемма STB-1.5 18A (50 шт) синяя — это компактная проходная клемма с пружинным зажимом от EKF серии PROxima, предназначенная для надёжного соединения одножильных и многожильных проводов сечением до 1,5 мм² в распределительных щитках, автоматике и оборудовании с жесткими габаритными ограничениями.

Назначение и область применения

Клемма STB-1.5 18A (50 шт) синяя используется для создания последовательных и параллельных соединений в цепях переменного тока до 400 В. Подходит для подключения фазных, нулевых и защитных проводников (PE) в бытовых, коммерческих и промышленных системах. Часто применяется в малогабаритных щитах, модульной автоматике, контроллерах, освещении, насосах и других устройствах, где важна экономия места.

Технические характеристики

• Номинальный ток: 18 А
• Номинальное напряжение: 400 В
• Позволяет подключить провод сечением от 0,08 до 1,5 мм²
• Тип зажима: пружинный — без инструментального затягивания
• Шаг между контактами: 5 мм
• Общая высота монтажа: 17 мм
• Длина клеммы: 25 мм
• Материал корпуса: полиамид PA — устойчив к перегреву, химическим воздействиям и механическим нагрузкам
• Цвет: синий — стандартизирован для обозначения нулевого проводника (N) в соответствии с ГОСТ
• Рабочая температура: от -40 °C до +80 °C
• Количество контактов: два (проходная — вход и выход на одном уровне)
• Полюса: один
• Запирание: есть возможность установки замыкающей пластины для связи нескольких клемм
• Подключение: сбоку

Совместимость и монтаж

Клемма STB-1.5 18A (50 шт) синяя не имеет встроенной защелки для DIN-рейки, но совместима с универсальными креплениями, которые можно закрепить дополнительно. Для сборки групповой цепи используйте замыкающие пластины — они позволяют соединить несколько клемм в единую цепь без внешних перемычек. Монтаж выполняется путём вставки клеммы в подготовленную нишу или на платформу, после чего она фиксируется клеем, пластиковыми зажимами или специальной рамкой. Удобно использовать в уже собранных щитах, где нельзя применить классические болтовые клеммы.

Безопасность и стандарты

Изделие соответствует требованиям безопасности IEC 60947-7-1 и EN 60998-1. Полиамидный корпус обеспечивает самозатухающую горючесть (UL94 V-0). Номинальные значения тока и напряжения рассчитаны с запасом для длительной работы в нормальных условиях. Клемма STB-1.5 18A (50 шт) синяя не рекомендована для подключения алюминиевых проводов — только медные.

Преимущества

• Экономия места благодаря компактному формату (высота всего 17 мм)
• Быстрый монтаж: достаточно вставить провод и нажать отверткой на пружину
• Стандартный цвет — синий — позволяет легко отличить ноль от фазы
• Готова к использованию сразу после вскрытия упаковки — никаких инструментов кроме отвёртки не требуется
• Устойчивость к вибрациям и частому обслуживанию — пружинный механизм не требует периодической подтяжки

Ограничения применения

• Не допускается использование с алюминиевыми проводниками — риск окисления и потери контакта
• Максимальное сечение — 1,5 мм²; более толстые провода не войдут
• Недоступен встраиваемый крепёж на DIN-рейку — нужна дополнительная фиксация
• Не предназначена для постоянного погружения в жидкости или экстремально влажной среды — IP-защита не указана
• Не следует применять в цепях с импульсными токами выше 18 А (например, светодиодные драйверы с высокой пиковой мощностью)

Примеры использования

• Разветвление нулевой шины в квартирном щите
• Подключение датчиков движения и реле времени внутри светового оборудования
• Сборка контрольных цепей в станках с ЧПУ
• Формирование группы выключателей в слаботочных панелях
• Переход с одного типа провода на другой (например, 1,5 мм² → 0,75 мм²) в пределах одной точки

Практические советы

• При подключении многожильного провода обязательно зачистите его до 8–10 мм, чтобы все жилы вошли равномерно — иначе возможен плохой контакт
• Для удобства сборки используйте плоскую отвёртку с тонким лезвием — так легче нажать на пружину в плотном щите
• Если собираете много клемм подряд — всегда устанавливайте замыкающую планку, чтобы исключить случайное отсоединение
• Проверьте посадочный размер: шаг 5 мм означает, что клемму можно расположить рядом с другими элементами того же шага (например, с микросwitch’ами или термореле)
• Храните в сухом месте — даже прочный полиамид может потерять прочность при долгом воздействии влаги и перепадах температур
